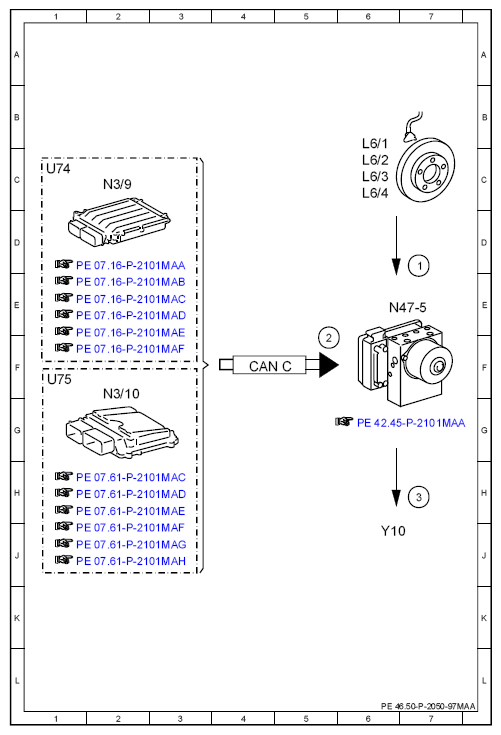

Electrical function schematic for speed-sensitive power steering (PML) - PE46.50-P-2050-97MAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 7D |
| 2 | Circuit 61, status | 5F |
| 3 | Speed-sensitive power steering solenoid valve, actuation | 7H |
| CAN C | Engine compartment CAN | 4F |
| L6/1 | Left front rpm sensor | 6C |
| L6/2 | Right front rpm sensor | 6C |
| L6/3 | Left rear rpm sensor | 6C |
| L6/4 | right rear rpm sensor | 6C |
| N3/10 | ME-SFI [ME] control unit | 2F |
| N3/9 | CDI control unit | 2C |
| N47-5 | ESP control unit | 6E |
| U74 | Valid for diesel engines | 1C |
| U75 | Valid for gasoline engines | 1F |
| Y10 | SPS [PML] solenoid valve | 6J |
