Electrical Function Schematic For Common Rail Diesel Injection (CDI), Start Quantity Control - PE07.16-U-2764-99MAA

Code: Designation: Position:
1 Circuit 50, status 7 E
2 Fuel injectors, actuation 5 D
3 Accelerator pedal sensor, signal 3 F
4 Crankshaft Hall sensor, signal 5 H
5 Coolant temperature sensor, signal 6 H
6 Quantity control valve, actuation 7 D
7 Pressure regulator valve, actuation 4 D
8 Rail pressure sensor, signal 4 H
9 DIRECT SELECT gear selector switch, status 7 F
A8/1 Transmitter key 11 C
B11/4 Coolant temperature sensor 6 J
B37 Accelerator pedal sensor 2 F
B4/6 Rail pressure sensor 3 J
B70 Crankshaft Hall sensor 5 J
CAN C Engine compartment CAN 8 F
CAN C Engine compartment CAN 8 E
N3/9 CDI control module 5 E
N73 EIS [EZS] control unit 11 C
Y3/8n4 Fully integrated transmission control (VGS) control unit 10 H
Y74 Pressure regulator valve 3 C
Y76 Fuel injectors 5 B
Y94 Volume control valve 7 C

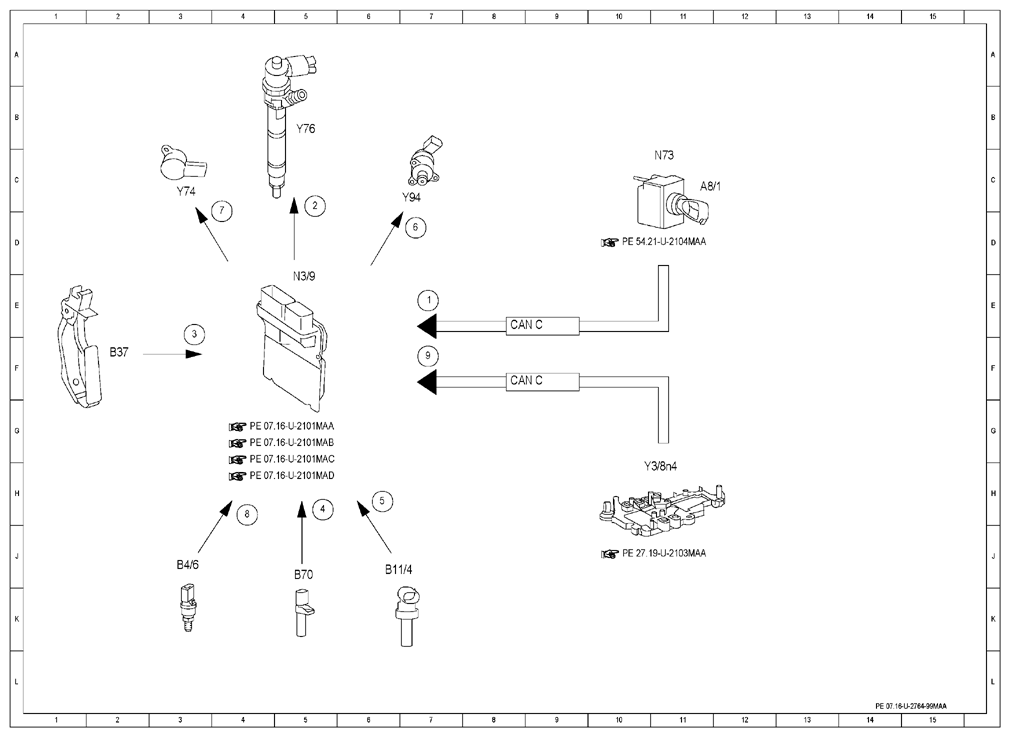

Fig 1: Common Rail Diesel Injection (Start Quantity Control) Electrical Function Schematic
G10120088Courtesy of MERCEDES-BENZ USA
