Electrical Function Schematic For Common Rail Diesel Injection (CDI), Sliding Operation, Mean Quantity Adaption - PE07.16-U-2766-99MAA

Code: Designation: Position:
1 Fuel injectors, actuation 5 F
10 Throttle valve actuator, actuation 9 G
2 Exhaust gas recirculation positioner, actuation 7 C
3 Pressure regulator valve, actuation 6 C
4 Quantity control valve, actuation 9 D
5 Crankshaft Hall sensor, signal 7 H
6 Hot film mass air flow sensor, signal 9 D
7 Hot film mass air flow sensor, signal 9 F
8 Oxygen sensor, signal 6 H
9 Accelerator pedal sensor, signal 8 H
B2/6 Left hot film MAF sensor 10 D
B2/7 Right hot film MAF sensor 10 F
B37 Accelerator pedal sensor 9 J
B70 Crankshaft Hall sensor 7 J
G3/2 O2 sensor 1 upstream TWC [KAT] 5 J
M16/6 Throttle valve actuator 11 G
N3/9 CDI control module 7 D
Y27/9 Left exhaust gas recirculation positioner 7 C
Y74 Pressure regulator valve 5 C
Y76 Fuel injectors 4 F
Y94 Volume control valve 9 C

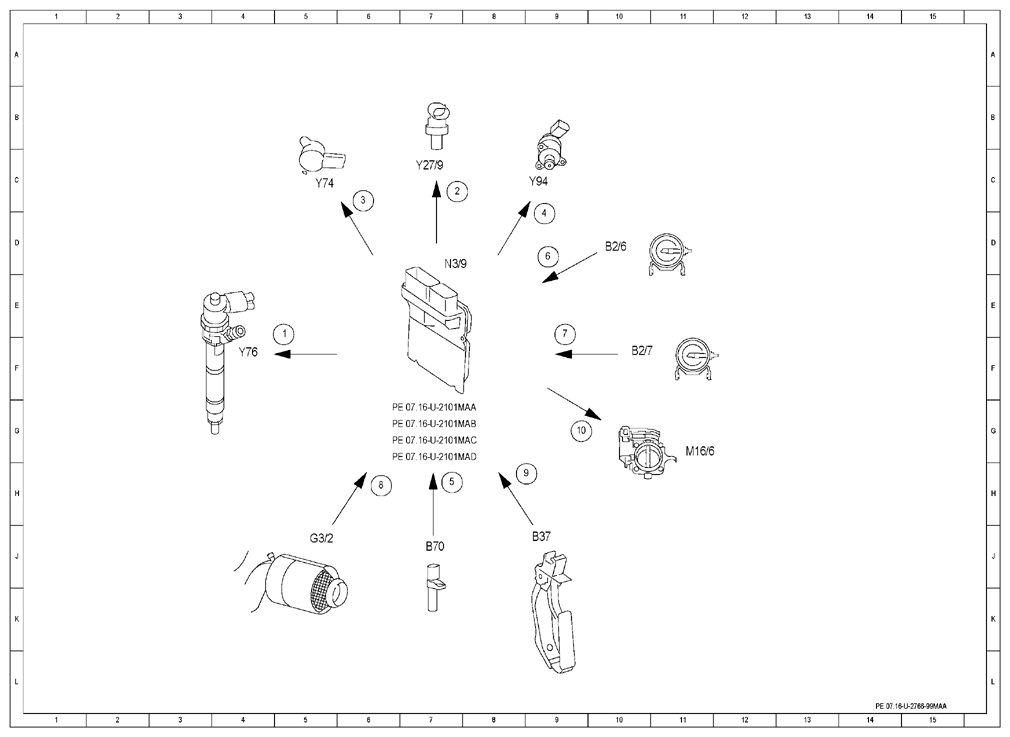

Fig 1: Common Rail Diesel Injection Electrical Function Schematic
G10120090Courtesy of MERCEDES-BENZ USA
