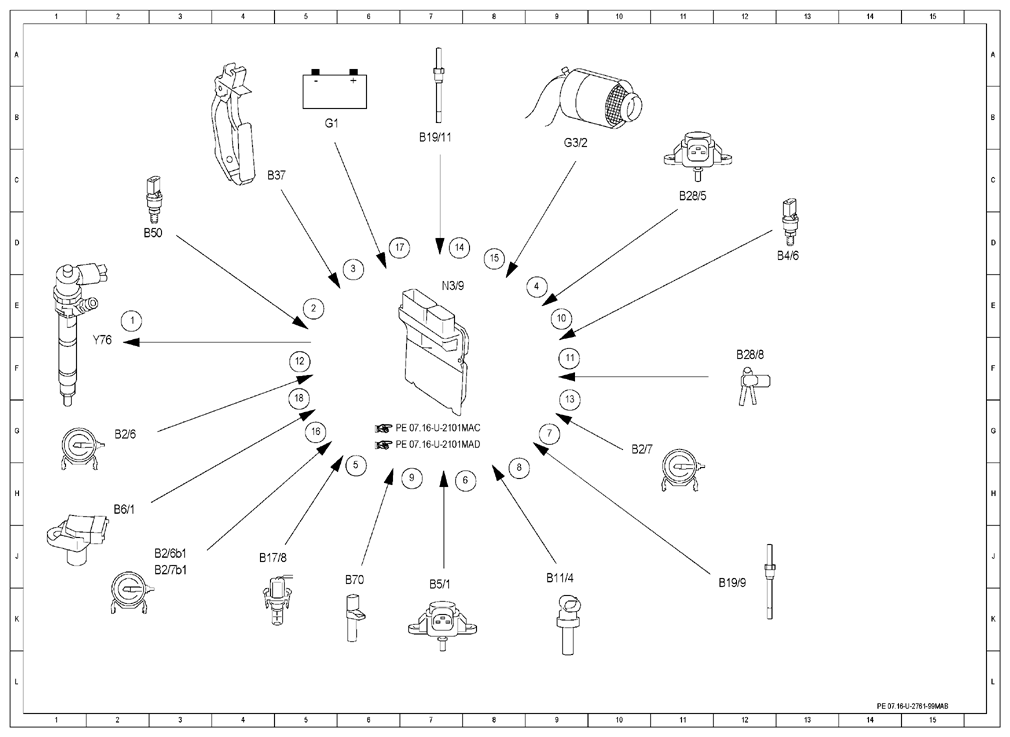

| 1 |
Fuel injectors, actuation |
2 E |
| 10 |
Rail pressure sensor, signal |
9 E |
| 11 |
Differential pressure sensor (DPF), signal |
9 F |
| 12 |
Hot film mass air flow sensor, signal |
5 F |
| 13 |
Hot film mass air flow sensor, signal |
9 G |
| 14 |
Temperature sensor upstream of turbocharger, signal |
7 D |
| 15 |
Oxygen sensor, signal |
8 D |
| 16 |
Intake air temperature sensor, signal |
5 G |
| 17 |
Battery voltage, signal |
6 D |
| 18 |
Camshaft Hall sensor, signal |
5 G |
| 2 |
Fuel temperature sensor, signal |
5 E |
| 3 |
Accelerator pedal sensor, signal |
6 E |
| 4 |
Pressure sensor downstream of air filter, signal |
9 E |
| 5 |
Charge air temperature sensor, signal |
6 H |
| 6 |
Boost pressure sensor, signal |
7 H |
| 7 |
Temperature sensor upstream of diesel particulate filter, signal |
9 G |
| 8 |
Coolant temperature sensor, signal |
8 H |
| 9 |
Crankshaft Hall sensor, signal |
7 H |
| B11/4 |
Coolant temperature sensor |
9 J |
| B17/8 |
Charge air temperature sensor |
4 J |
| B19/11 |
Temperature sensor upstream of turbocharger |
7 B |
| B19/9 |
Temperature sensor upstream of diesel particulate filter |
12 K |
| B2/6 |
Left hot film MAF sensor |
2 G |
| B2/6b1 |
Intake air temperature sensor |
3 J |
| B2/7 |
Right hot film MAF sensor |
10 G |
| B2/7b1 |
Intake air temperature sensor |
3 J |
| B28/5 |
Pressure sensor downstream of air cleaner |
11 C |
| B28/8 |
Pressure differential sensor (DPF) |
12 F |
| B37 |
Accelerator pedal sensor |
4 C |
| B4/6 |
Rail pressure sensor |
13 D |
| B5/1 |
Charge pressure sensor |
7 K |
| B50 |
Fuel temperature sensor |
2 D |
| B6/1 |
Camshaft Hall sensor |
2 H |
| B70 |
Crankshaft Hall sensor |
6 K |
| G1 |
Battery |
5 B |
| G3/2 |
O2 sensor 1 upstream TWC [KAT] |
9 C |
| N3/9 |
CDI control module |
7 E |
| Y76 |
Fuel injectors |
2 F |
