Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97MAF

Code: Designation: Position:
A0 Color code key 80L
B1 Oil temperature sensor 9L
B11/4 Coolant temperature sensor 10L
B16/14 Exhaust gas recirculation temperature sensor 13L
B17/8 Charge air temperature sensor 12L
B19/11 Temperature sensor upstream of turbocharger 24L
B19/7 Temperature sensor upstream of TWC [KAT] 25L
B19/9 Temperature sensor upstream of diesel particulate filter 23L
B2/6 Left hot film MAF sensor 44L
B2/6b1 Intake air temperature sensor 45L
B2/7 Right hot film MAF sensor 47L
B2/7b1 Intake air temperature sensor 47L
B28/16 Pressure differential sensor for diesel particulate filter for onboard diagnostics (OBD) 16L
B28/5 Pressure sensor downstream of air filter 21L
B28/8 Pressure differential sensor (DPF) 18L
B4/6 Rail pressure sensor 5L
B5/1 Charge pressure sensor 2L
B50 Fuel temperature sensor 11L
B6/1 Camshaft Hall sensor 3L
B60 Exhaust back pressure sensor 19L
B70 Crankshaft Hall sensor 42L
B76/1 Condensation sensor for fuel filter with heating element 53L
B76/1 Condensation sensor for fuel filter with heating element 70L
B96/1 Left intake port shutoff end position sensor 28L
B96/2 Right intake port shutoff end position sensor 27L
Code 71o   54H
F58 Engine compartment fuse and relay box 66L
G2 Alternator 75L
G3/2 O2 sensor upstream of TWC [KAT] 49L
G3/2x1 O2 sensor upstream of TWC [KAT] connector 48J
M1 Starter 72L
M16/6 Throttle valve actuator 7L
M16/6m1 Actuator motor 7K
M16/6r1 Actual value potentiometer 1 8K
M16/6r2 Actual value potentiometer 2 8K
M16/6r3 Actual value potentiometer (sliding contact 1) 6K
M16/6r4 Actual value potentiometer (sliding contact 2) 6K
M55 Intake port shutoff motor 38L
N14/3 Glow time output stage 74A
N14/3 Glow time output stage 69A
N3/9 CDI control unit 4A
N3/9 CDI control unit 14L
N3/9 CDI control unit 12A
N3/9 CDI control unit 20A
N3/9 CDI control unit 28A
N3/9 CDI control unit 36A
N3/9 CDI control unit 44A
N3/9 CDI control unit 52A
N3/9 CDI control unit 60A
N33/7   56L
R39/1 Vent line heater element 36L
R48 Two-disk thermostat heating element 35L
R54 Fuel preheating system heating element 61L
R9/1 Cylinder 1 glow plug 72F
R9/2 Cylinder 2 glow plug 73F
R9/3 Cylinder 3 glow plug 73F
R9/4 Cylinder 4 glow plug 73F
R9/5 Cylinder 5 glow plug 74F
R9/6 Cylinder 6 glow plug 74F
S43 Oil level check switch 43L
U1 Valid for {{USA}} 26A
U2 Valid for all except {{USA}} 34A
U206 Not valid for countries with poor quality fuel 59H
U244 Valid for BlueTEC 24G
U244 Valid for BlueTEC 26A
U42 Valid for countries with poor quality fuel 51H
U458   52H
U458   59H
U458   69G
U871 Valid for version with soot particulate filter 17G
U871 Valid for version with soot particulate filter 22G
U931 Not valid for engine 642 BLUETEC 34A
U934 Valid for EU5 and uprated 32A
W11 Ground (engine - electrical line connected) 70E
W11/4 Ground (engine support) 77H
W12 Ground point for fuel filter with heating element 70H
W2 Ground (right front, at lamp unit) 63L
W51/2 Ground (engine-frame) 77L
X18/7 Interior/engine connector 62H
X22/6 Automatic transmission/intelligent servo module connector 14H
X26/4   56J
Y27/9 Left exhaust gas recirculation positioner 30L
Y27/9 Left exhaust gas recirculation positioner 33L
Y77/1 Boost pressure positioner 40L
Z12 Connector sleeve 4 23E
Z13 Connector sleeve 5 45G
Z13 Connector sleeve 5 32G
Z14 Connector sleeve 6 29G
Z15 Connector sleeve 7 28G
Z2 Circuit TD connector sleeve 4G
Z4 Connector sleeve (solder connector in harness) 19E
Z5 Connector sleeve (solder connector in harness) 21E
Z6 Ground connector sleeve 37E
Z6 Ground connector sleeve 31G
Z6 Ground connector sleeve 63E
Z7/43 Sensor ground connector sleeve 11G
Z7/5 Circuit 87 connector sleeve 38E
Z7/5 Circuit 87 connector sleeve 30G
Z7/5 Circuit 87 connector sleeve 36G
Z7/5 Circuit 87 connector sleeve 45H
Z7/5 Circuit 87 connector sleeve 66E
Z9 Connector sleeve 1 69E

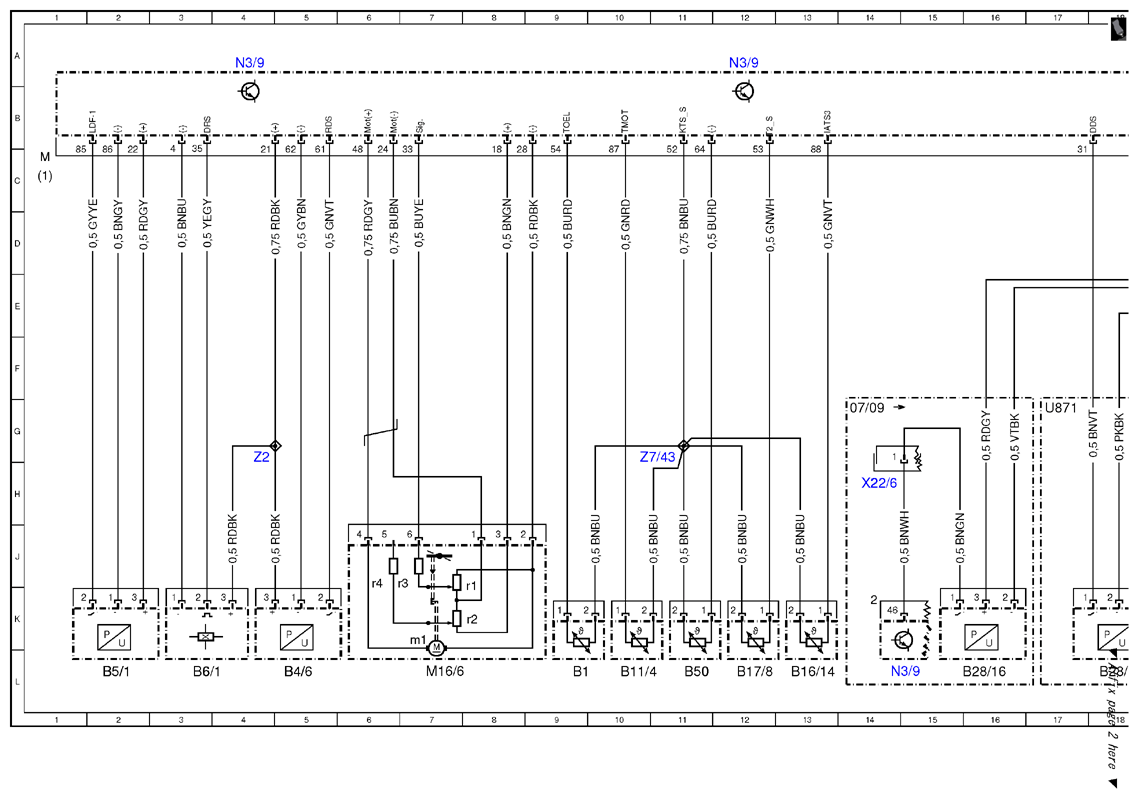

Fig 1: Common Rail Diesel Injection Control Unit Wiring Diagram (1 Of 5)
G10120058Courtesy of MERCEDES-BENZ USA

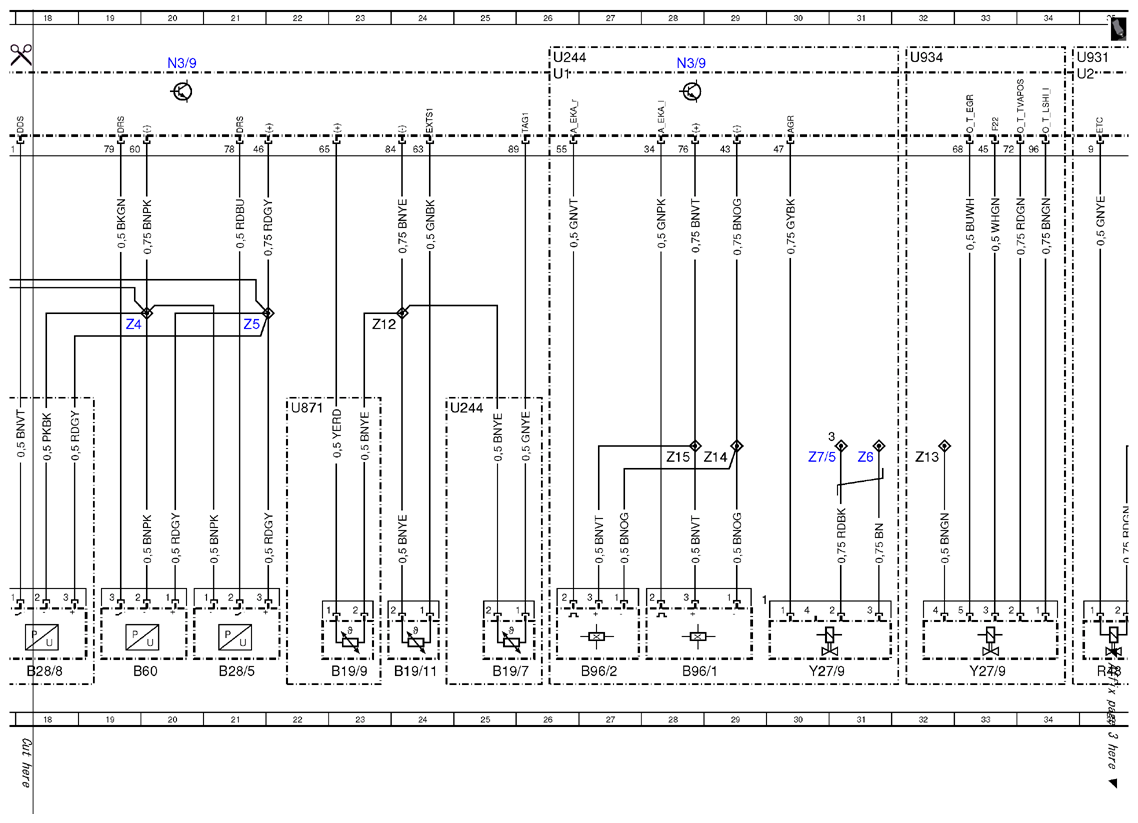

Fig 2: Common Rail Diesel Injection Control Unit Wiring Diagram (2 Of 5)
G10120059Courtesy of MERCEDES-BENZ USA

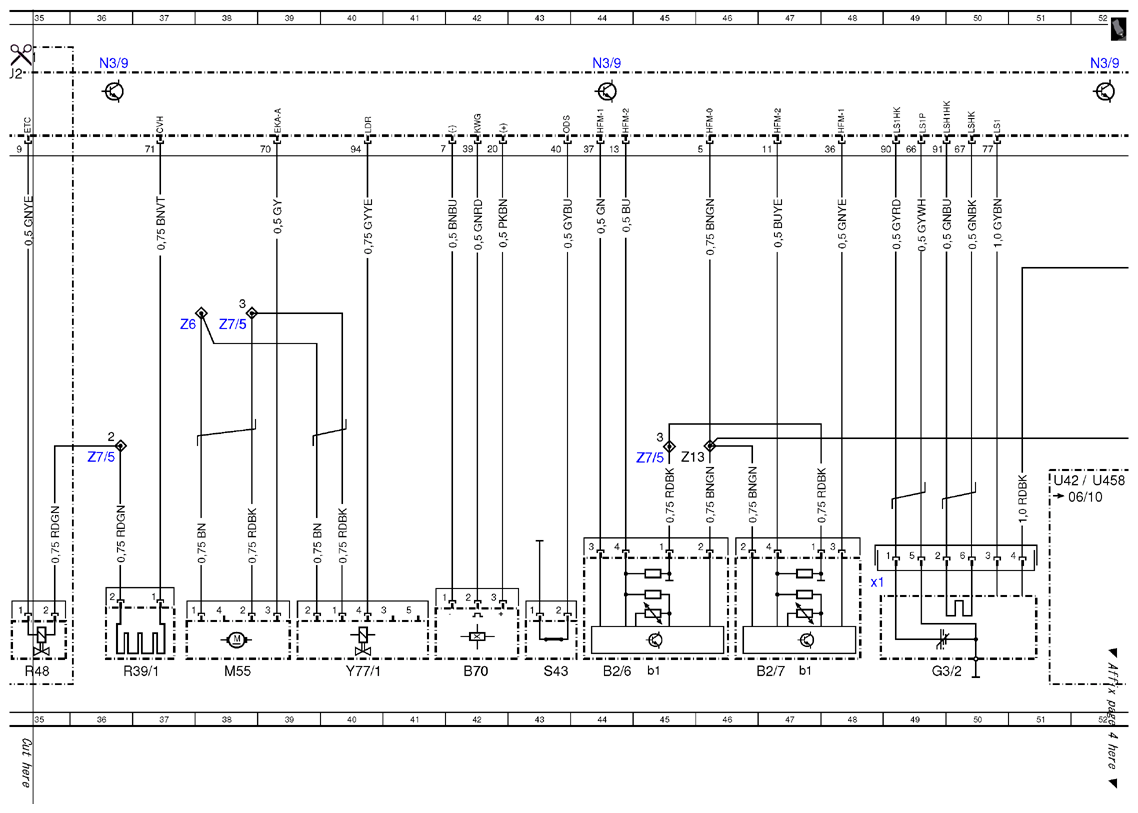

Fig 3: Common Rail Diesel Injection Control Unit Wiring Diagram (3 Of 5)
G10120060Courtesy of MERCEDES-BENZ USA

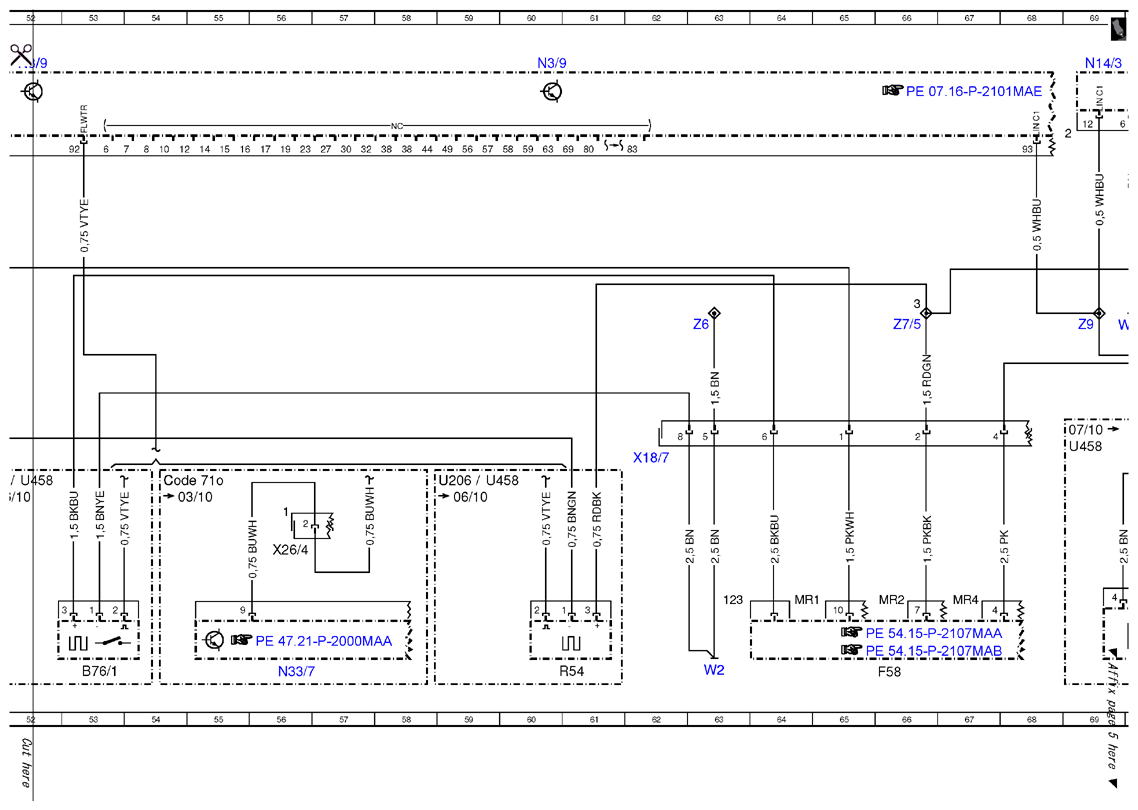

Fig 4: Common Rail Diesel Injection Control Unit Wiring Diagram (4 Of 5)
G10120061Courtesy of MERCEDES-BENZ USA

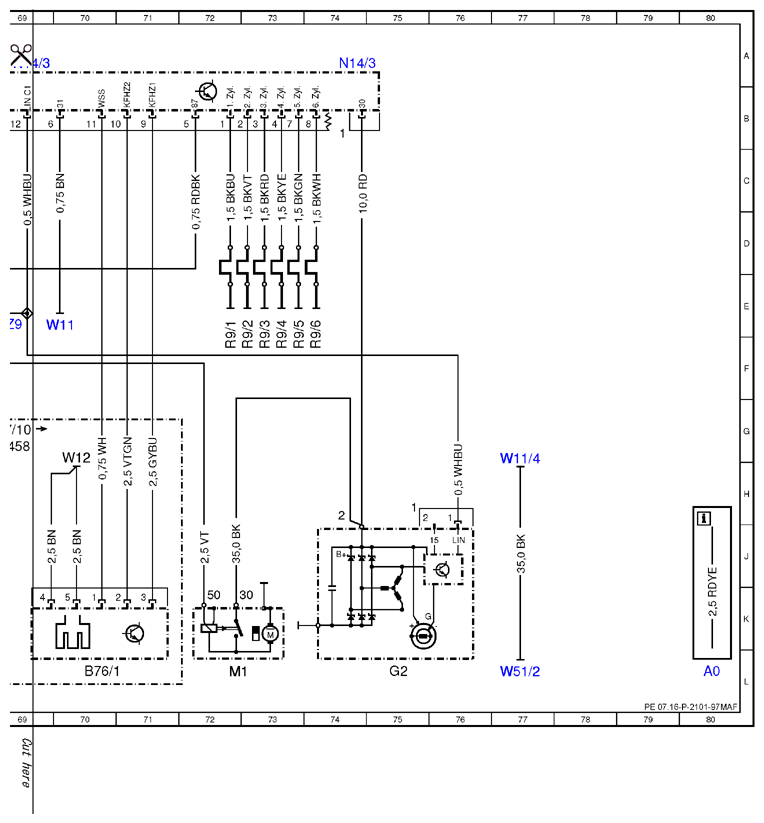

Fig 5: Common Rail Diesel Injection Control Unit Wiring Diagram (5 Of 5)
G10120062Courtesy of MERCEDES-BENZ USA
