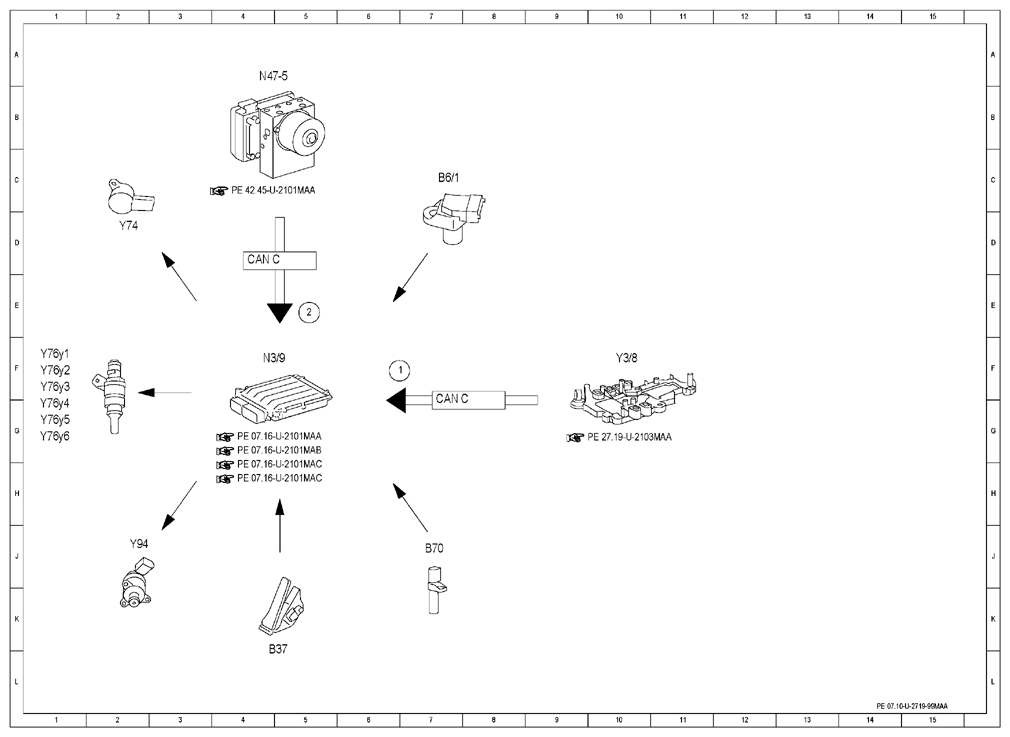

Electrical function schematic for engine limp-home mode - PE07.10-U-2719-99MAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Gear range, status | 6 F |
| 2 | Service brake, status | 5 E |
| B37 | Accelerator pedal sensor | 4 L |
| B6/1 | Camshaft Hall sensor | 7 C |
| B70 | Crankshaft Hall sensor | 7 J |
| CAN C | Engine compartment CAN | 4 D |
| CAN C | Engine compartment CAN | 7 G |
| N3/9 | CDI control unit | 4 F |
| N47-5 | ESP control unit | 4 A |
| Y3/8 | Electric control unit (VGS) | 10 F |
| Y74 | Pressure regulator valve | 2 D |
| Y76y1 | Cylinder 1 fuel injector | 1 F |
| Y76y2 | Cylinder 2 fuel injector | 1 F |
| Y76y3 | Cylinder 3 fuel injector | 1 F |
| Y76y4 | Cylinder 4 fuel injector | 1 G |
| Y76y5 | Cylinder 5 fuel injector | 1 G |
| Y76y6 | Fuel injector cylinder 6 | 1 G |
| Y94 | Quantity control valve | 2 J |
