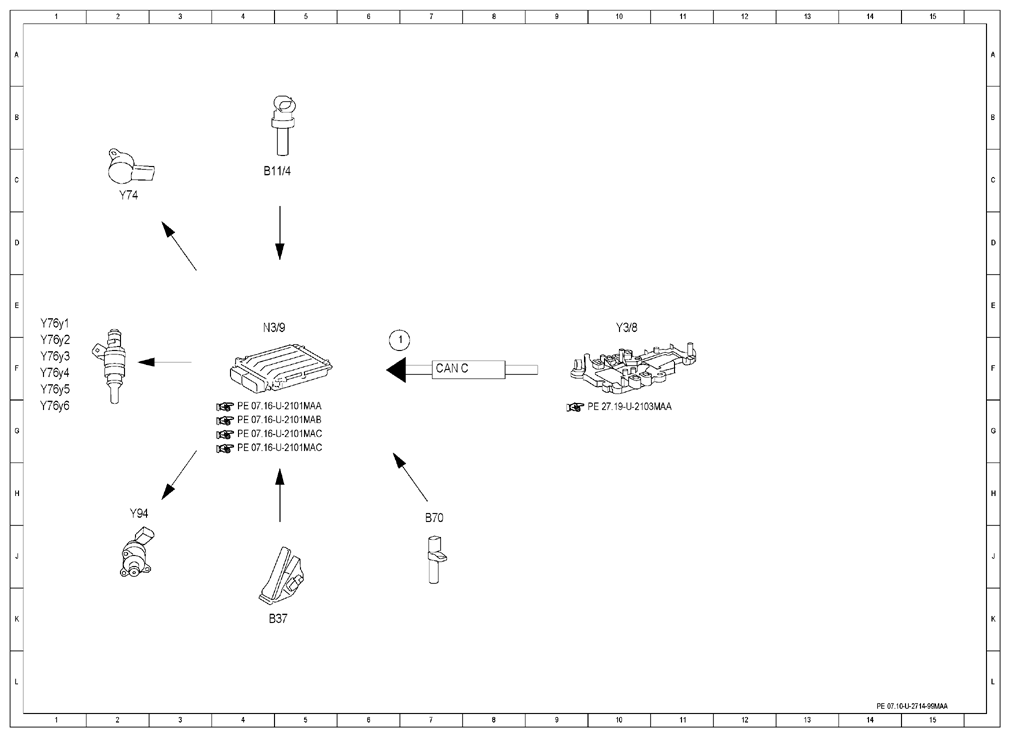

Electrical function schematic for deceleration fuel shutoff - PE07.10-U-2714-99MAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Shift stage, status | 6 F |
| B11/4 | Coolant temperature sensor | 4 C |
| B37 | Accelerator pedal sensor | 4 K |
| B70 | Crankshaft Hall sensor | 7 J |
| CAN C | Engine compartment CAN | 7 F |
| N3/9 | CDI control unit | 4 F |
| Y3/8 | Electric control unit (VGS) | 10 F |
| Y74 | Pressure regulator valve | 2 C |
| Y76y1 | Cylinder 1 fuel injector | 1 E |
| Y76y2 | Cylinder 2 fuel injector | 1 F |
| Y76y3 | Cylinder 3 fuel injector | 1 F |
| Y76y4 | Cylinder 4 fuel injector | 1 F |
| Y76y5 | Cylinder 5 fuel injector | 1 G |
| Y76y6 | Fuel injector cylinder 6 | 1 G |
| Y94 | Quantity control valve | 2 H |
