Electrical function schematic for starting - PE07.10-U-2701-99MAA

Code: Designation: Position:
1 Circuit 50, status 10 G
2 Gear range, status 10 E
3 Starter circuit 50 relay, actuation 7 J
4 Starter, actuation 9 K
5 Fuel pump relay, actuation 7 D
A8/1 Transmitter key 15 K
B1 Oil temperature sensor 3 K
B11/4 Coolant temperature sensor 11 D
B37 Accelerator pedal sensor 2 H
B4/6 Rail pressure sensor 5 K
B6/1 Camshaft Hall sensor 1 J
B70 Crankshaft Hall sensor 12 D
CAN C Engine compartment CAN 12 G
CAN C Engine compartment CAN 12 F
F4kO Fuel pump relay 7 C
F58kI Starter relay 7 K
M1 Starter 10 J
M3 Right fuel pump 5 B
N3/9 CDI control unit 7 F
N73 EIS [EZS] control unit 14 J
Y3/8 Electric control unit (VGS) 14 B
Y74 Pressure regulator valve 13 H
Y76y1 Cylinder 1 fuel injector 2 E
Y76y2 Cylinder 2 fuel injector 2 E
Y76y3 Cylinder 3 fuel injector 2 F
Y76y4 Cylinder 4 fuel injector 2 F
Y76y5 Cylinder 5 fuel injector 2 F
Y76y6 Fuel injector cylinder 6 2 F
Y94 Quantity control valve 12 J

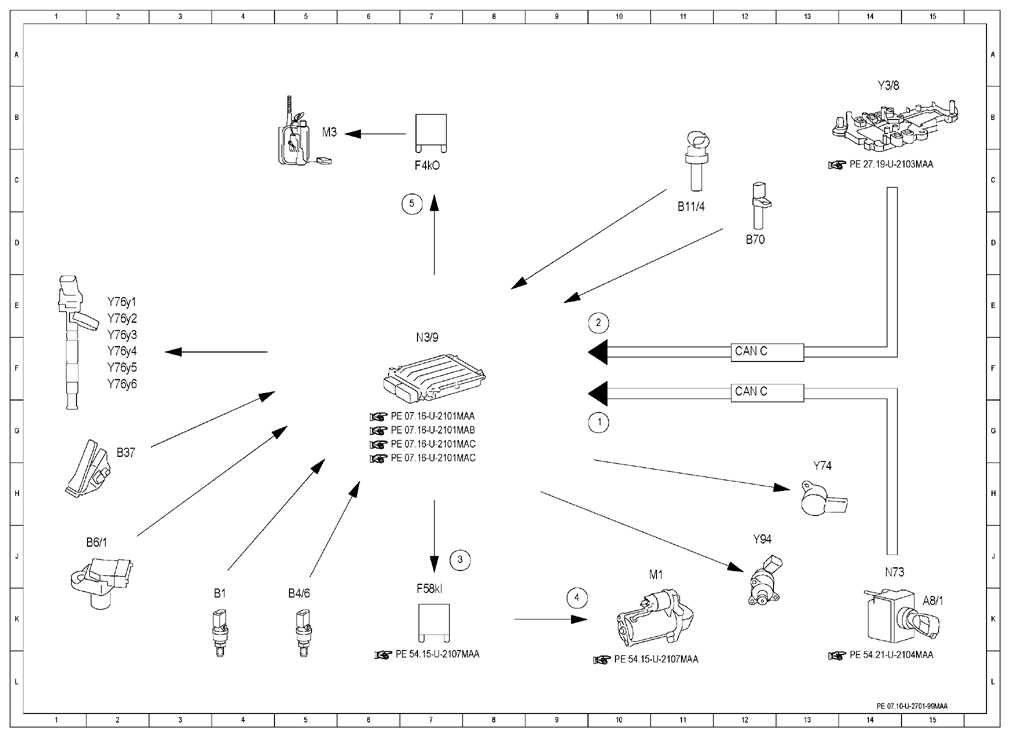

Fig 1: Starting Electrical Function Schematic
G10120044Courtesy of MERCEDES-BENZ USA
