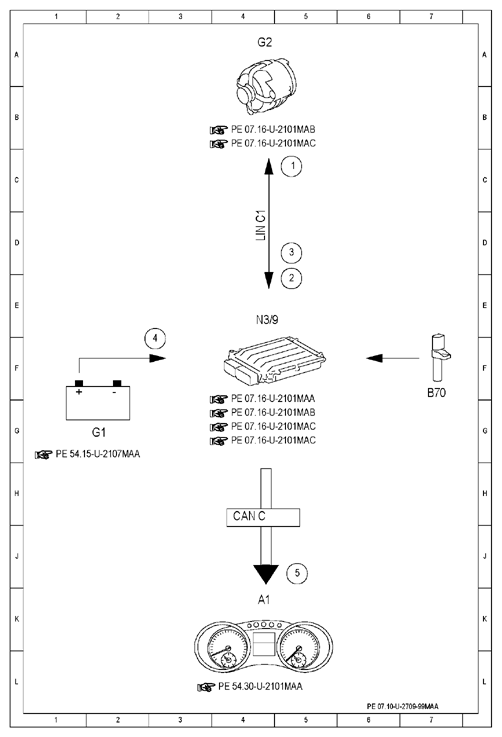

Electrical function schematic for alternator interface - PE07.10-U-2709-99MAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Alternator, request | 5 C |
| 2 | Alternator, status | 5 E |
| 3 | Circuit 61, status | 5 D |
| 4 | Circuit 30, status | 3 F |
| 5 | Instrument cluster, message | 5 J |
| A1 | Instrument cluster | 4 K |
| B70 | Crankshaft Hall sensor | 7 G |
| CAN C | Engine compartment CAN | 4 J |
| G1 | Battery | 2 G |
| G2 | Alternator | 4 A |
| LIN C1 | Drive train LIN | 4 D |
| N3/9 | CDI control unit | 4 E |
