Electrical function schematic for RPM control - PE07.10-U-2708-99MAA

Code: Designation: Position:
1 Gear range, status 10 F
2 Air conditioning, status 10 E
2 Air conditioning, status 14 B
3 Circuit 30, status 5 E
4 Vehicle speed, signal 10 G
5 Outside temperature, signal 10 E
5 Outside temperature, signal 15 B
B11/4 Coolant temperature sensor 9 K
B17/8 Charge air temperature sensor 1 K
B37 Accelerator pedal sensor 8 B
B4/6 Rail pressure sensor 1 H
B5/1 Charge pressure sensor 8 K
B70 Crankshaft Hall sensor 4 K
CAN B Interior CAN 15 B
CAN C Engine compartment CAN 12 G
CAN C Engine compartment CAN 13 D
CAN C Engine compartment CAN 13 F
Code 581 Comfort automatic air conditioning 17 A
G1 Battery 2 D
N22 AAC [KLA] control and operating unit 18 A
N22/7 Comfort AAC [KLA] control and operating unit 18 A
N3/9 CDI control unit 8 F
N47-5 ESP control unit 13 H
N93 Central gateway control unit 13 B
Y3/8 Electric control unit (VGS) 18 F
Y74 Pressure regulator valve 4 B
Y76y1 Cylinder 1 fuel injector 1 F
Y76y2 Cylinder 2 fuel injector 1 F
Y76y3 Cylinder 3 fuel injector 1 F
Y76y4 Cylinder 4 fuel injector 1 F
Y76y5 Cylinder 5 fuel injector 1 G
Y76y6 Fuel injector cylinder 6 1 G
Y94 Quantity control valve 6 K

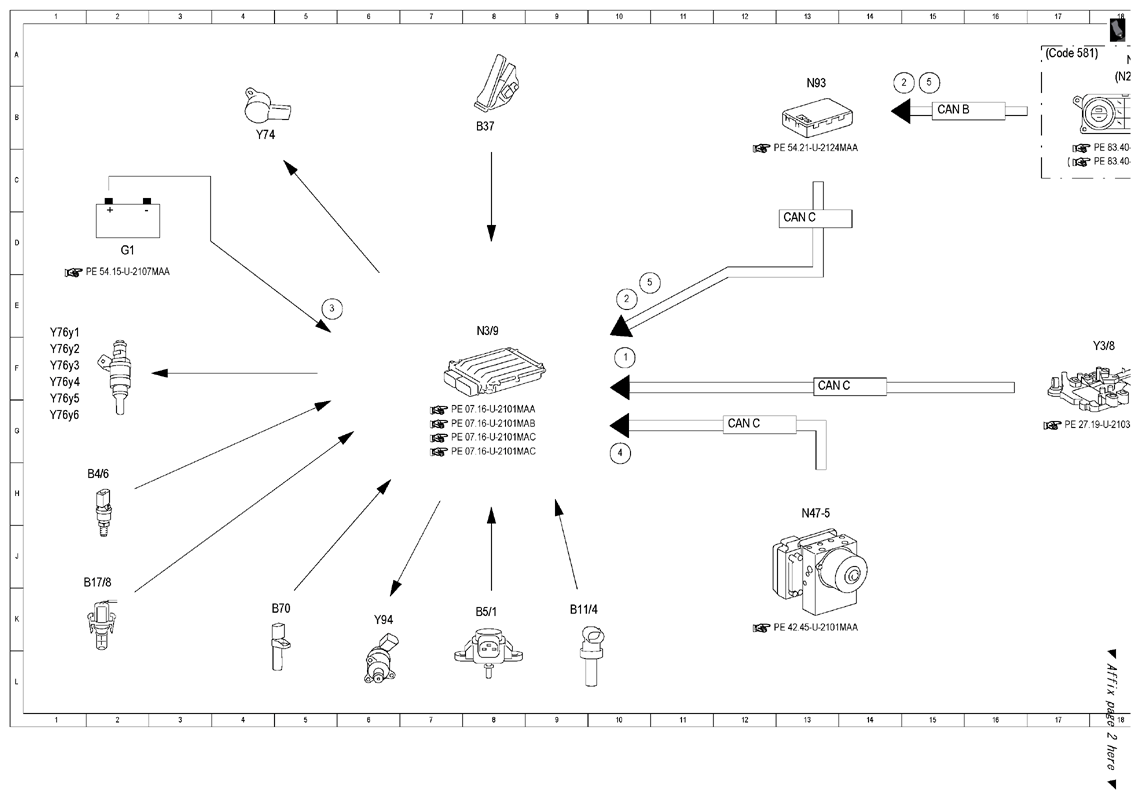

Fig 1: RPM Control Electrical Function Schematic (1 Of 2)
G10120048Courtesy of MERCEDES-BENZ USA

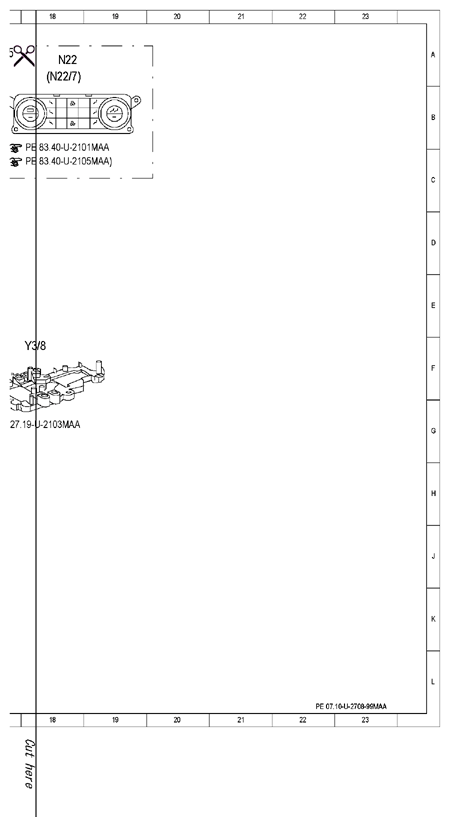

Fig 2: RPM Control Electrical Function Schematic (2 Of 2)
G10120049Courtesy of MERCEDES-BENZ USA
