Electrical function diagram for ignition OFF - PE07.10-U-2702-99MAA

Code: Designation: Position:
1 Circuit 15, status OFF 8 E
1 Circuit 15, status OFF 10 H
1 Circuit 15, status OFF 14 G
2 Circuit 31, status 5 F
2 Circuit 31, status 10 B
3 Pressure regulator valve, actuation 7 C
4 Fuel injectors, actuation 3 E
5 Quantity control valve, actuation 5 D
6 Circuit 30, status 7 D
7 Fuel pump relay, actuation OFF 6 H
8 Relay/circuit 87 internal combustion engine actuation Off 10 F
A103/2m1 AdBlue® delivery pump 9 L
A103/2y1 AdBlue® reversing valve 10 L
A8/1 Transmitter key 14 J
B16/15 Temperature sensor upstream of SCR catalytic converter 1 B
CAN B Interior CAN 13 H
CAN I Drive train sensor CAN 9 H
F4kO Fuel pump relay 6 K
F58kD Engine circuit 87 relay 11 F
F58kH Circuit 15 relay 11 D
G1 Battery 9 C
M3 Right fuel pump 4 J
N10 Front SAM control unit 13 E
N118/5 AdBlue® control unit 9 J
N3/9 CDI control unit 6 E
N73 EIS [EZS] control unit 13 J
U244 Valid for BlueTEC 1 B
U244 Valid for BlueTEC 8 J
W10 Ground (battery) 10 A
W16/4 Ground (right assembly compartment, power ground) 3 F
Y129 AdBlue® metering valve 8 L
Y74 Pressure regulator valve 6 C
Y76y1 Cylinder 1 fuel injector 2 E
Y76y2 Cylinder 2 fuel injector 2 E
Y76y3 Cylinder 3 fuel injector 2 E
Y76y4 Cylinder 4 fuel injector 2 E
Y76y5 Cylinder 5 fuel injector 2 F
Y76y6 Fuel injector cylinder 6 2 F
Y94 Quantity control valve 4 C

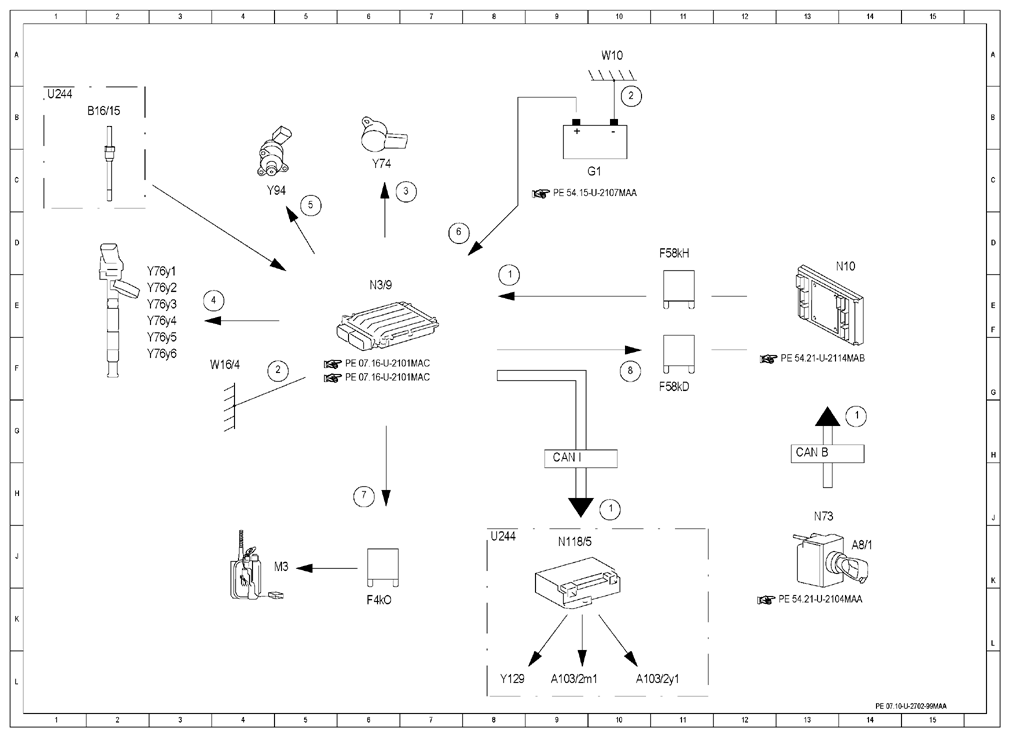

Fig 1: Ignition Off Electrical Function Diagram
G10120045Courtesy of MERCEDES-BENZ USA
