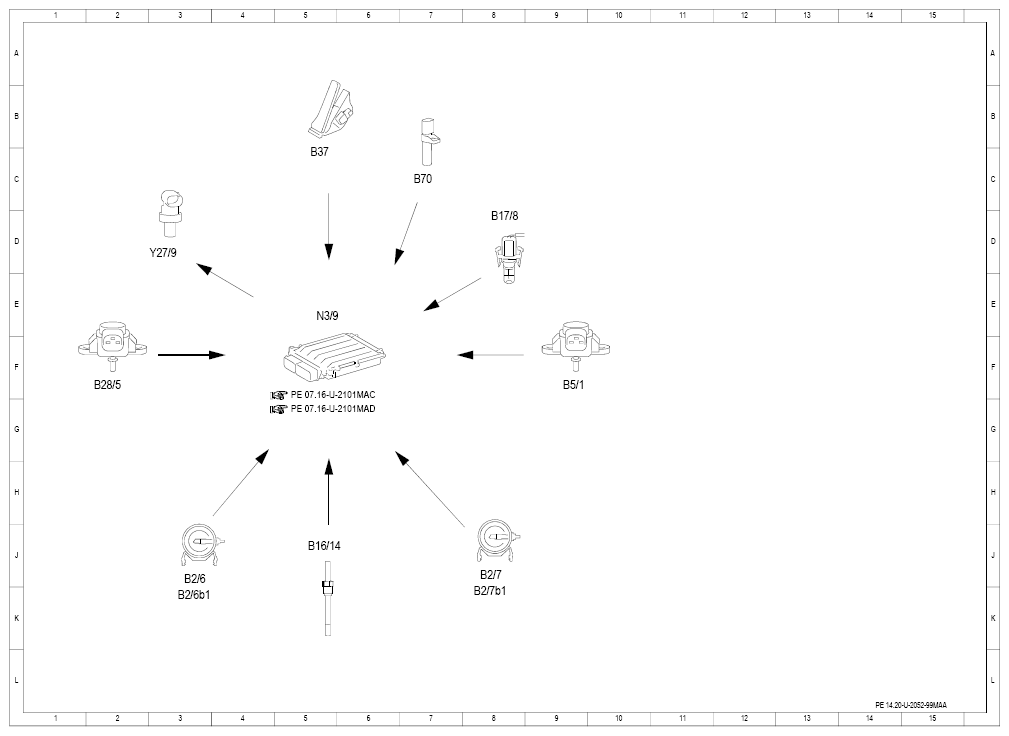

Electrical function schematic for exhaust gas recirculation - PE14.20-U-2052-99MAA
| Code: | Designation: | Position: |
|---|---|---|
| B16/14 | Exhaust gas recirculation temperature sensor | 5 J |
| B17/8 | Charge air temperature sensor | 8 D |
| B2/6 | Left hot film MAF sensor | 3 K |
| B2/6b1 | Intake air temperature sensor | 3 K |
| B2/7 | Right hot film MAF sensor | 8 J |
| B2/7b1 | Intake air temperature sensor | 8 K |
| B28/5 | Pressure sensor downstream of air cleaner | 2 F |
| B37 | Accelerator pedal sensor | 5 C |
| B5/1 | Charge pressure sensor | 9 F |
| B70 | Crankshaft Hall sensor | 7 C |
| N3/9 | CDI control module | 5 E |
| Y27/9 | Left exhaust gas recirculation positioner | 2 D |
