Electrical function schematic for common rail diesel injection (CDI), exhaust gas recirculation - PE14.20-U-2050-99MAA

Code: Designation: Position:
1 Hot film mass air flow sensor, signal 4 G
10 Exhaust gas recirculation positioner, actuation 3 D
2 Hot film mass air flow sensor, signal 4 H
3 Boost pressure sensor, signal 7 F
4 Exhaust gas recirculation temperature sensor, signal 6 J
5 Charge air temperature sensor, signal 7 E
6 Throttle valve actuator, actuation 8 G
7 Coolant temperature sensor, signal 4 F
8 Accelerator pedal sensor, signal 5 D
9 Crankshaft Hall sensor, signal 6 D
B11/4 Coolant temperature sensor 1 M
B16/14 Exhaust gas recirculation temperature sensor 5 K
B17/8 Charge air temperature sensor 8 D
B2/6 Left hot film MAF sensor 2 J
B2/7 Right hot film MAF sensor 3 K
B37 Accelerator pedal sensor 4 C
B5/1 Charge pressure sensor 9 F
B70 Crankshaft Hall sensor 7 C
N3/9 CDI control module 5 E
Y27/9 Left exhaust gas recirculation positioner 2 D

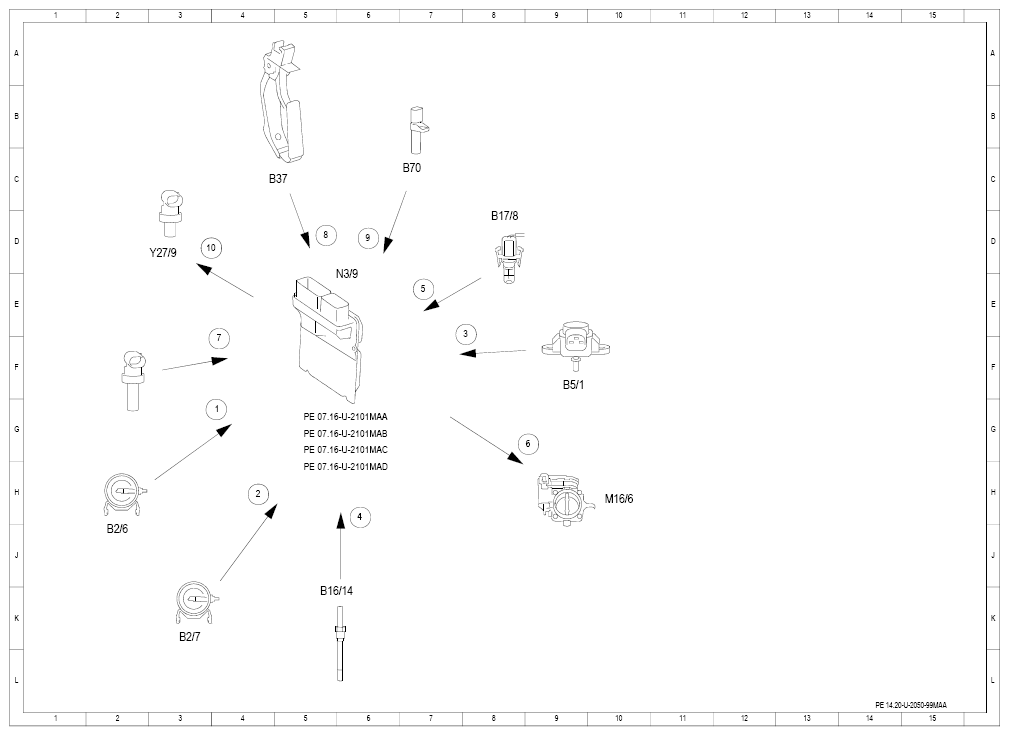

Fig 1: Common Rail Diesel Injection Exhaust Gas Recirculation Electrical Function Schematic
G10120113Courtesy of MERCEDES-BENZ USA
