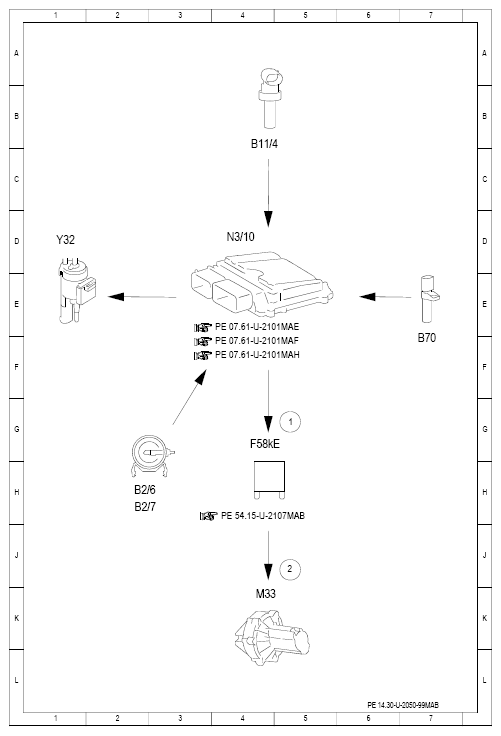

Electrical function diagram for secondary air injection - PE14.30-U-2050-99MAB
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air pump relay, actuation | 5 G |
| 2 | Electric air pump, actuation | 5 J |
| B11/4 | Coolant temperature sensor | 4 C |
| B2/6 | Left hot film MAF sensor | 2 H |
| B2/7 | Right hot film MAF sensor | 2 H |
| B70 | Crankshaft Hall sensor | 7 F |
| F58kE | AIR pump relay | 4 G |
| M33 | AIR pump | 4 K |
| N3/10 | ME-SFI [ME] control module | 4 D |
| Y32 | Air pump switchover valve | 1 D |
