Electrical Function Diagram For Trailer Hitch (AHV) - PE31.19-U-2050-99MAA

Code: Designation: Position:
A1 Instrument cluster 11 J
A7/7 BAS brake booster 5 H
A80 Intelligent servo module for DIRECT SELECT 6 D
B38/2 Rain/light sensor 15 A
N10 Front SAM control unit 17 D
N10/8 Rear SAM control module 17 J
N47-5 ESP control module 6 J
N70 Overhead control panel control module 14 D
N72/1 Upper control panel control module 11 D
N80 Steering column module 3 D
N93 Central gateway control module 9 G
S1 Exterior lamp switch 11 B
S16/13 Gear selector switch DIRECT SELECT 4 D
S4 Combination switch 4 B
X58/11 Trailer hitch socket (7-pin) 21 H
X58/28 Electric brake control separation point 21 H

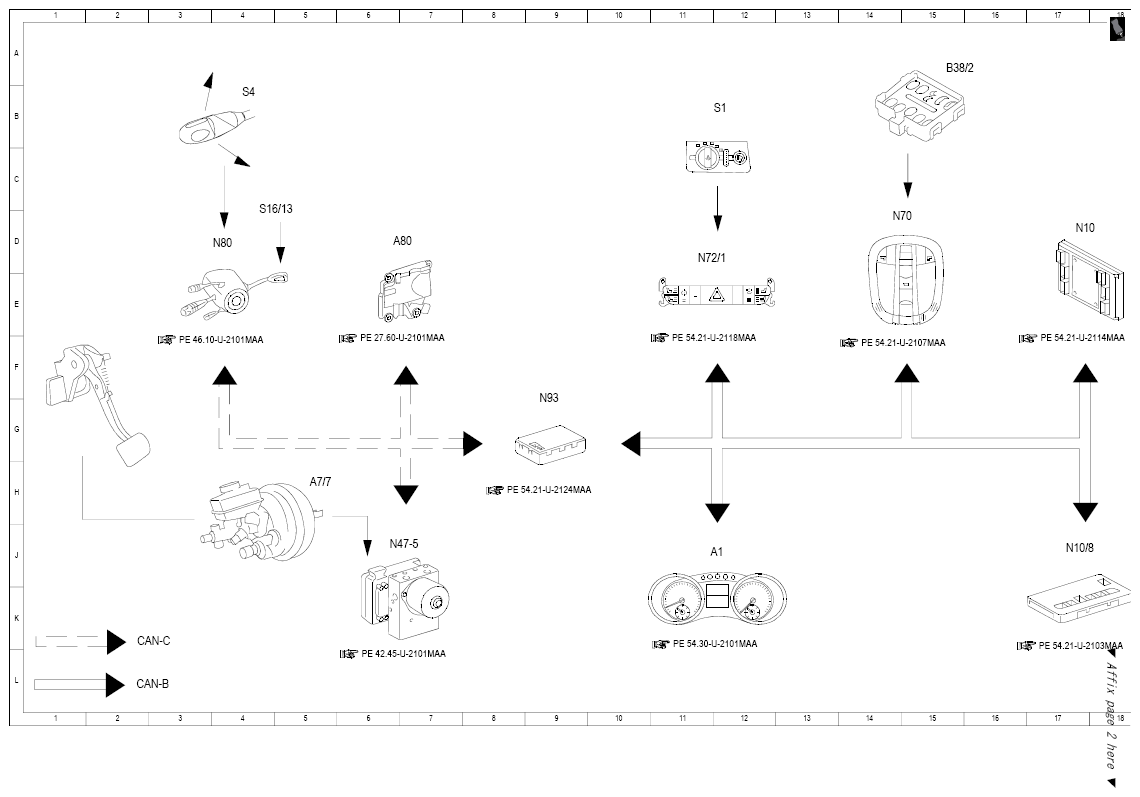

Fig 1: Trailer Hitch Electrical Function Diagram (1 Of 2)
G10120172Courtesy of MERCEDES-BENZ USA

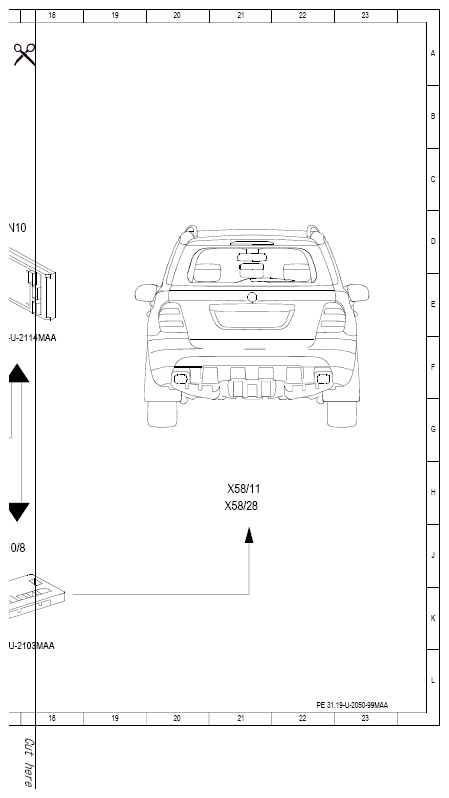

Fig 2: Trailer Hitch Electrical Function Diagram (2 Of 2)
G10120173Courtesy of MERCEDES-BENZ USA
