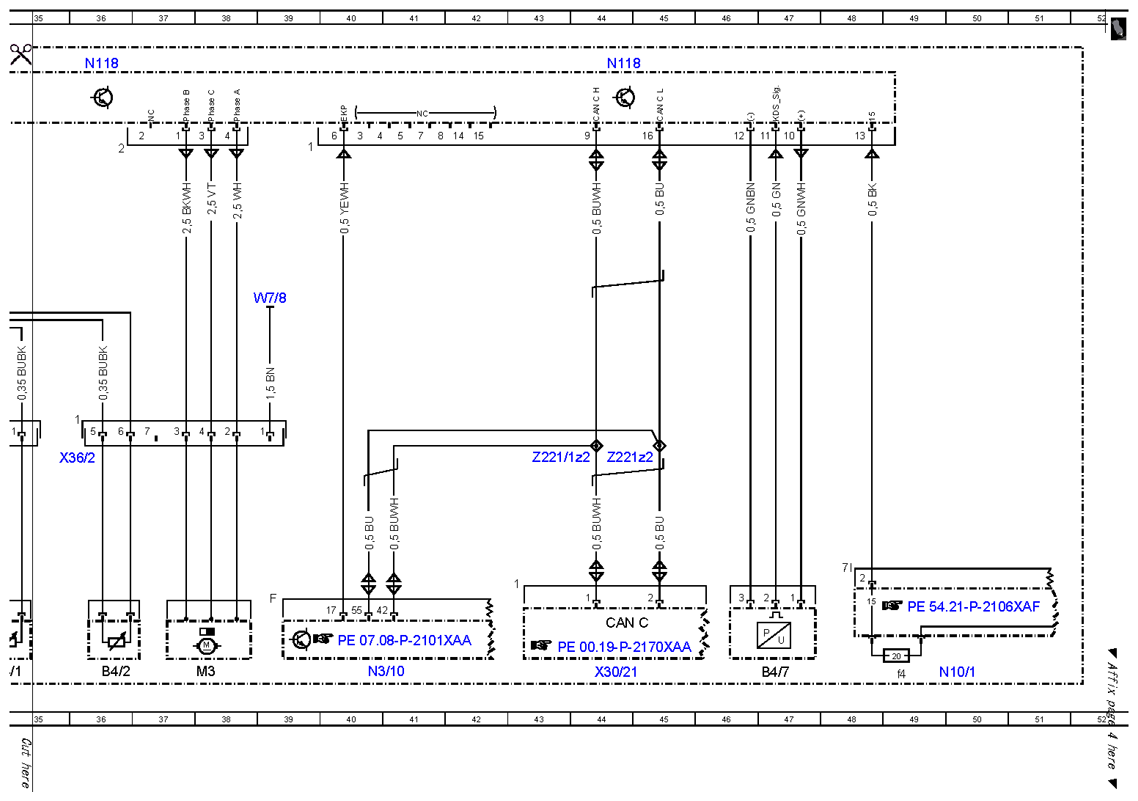

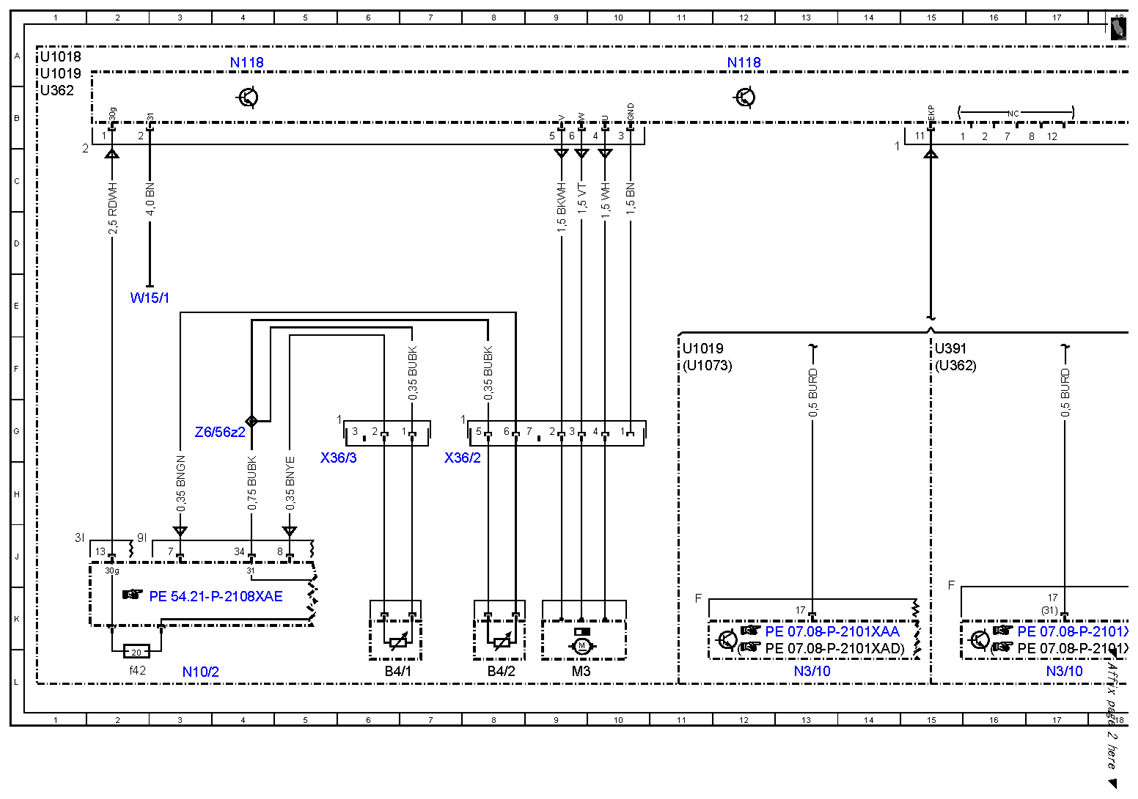

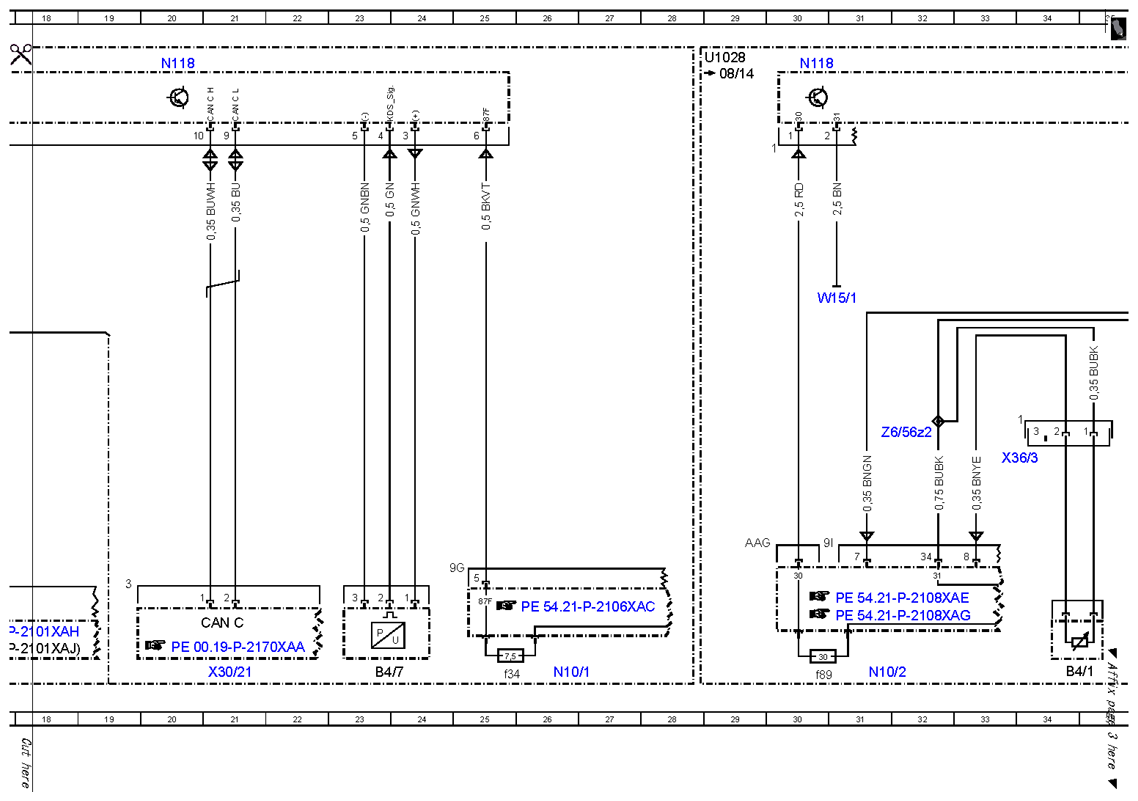

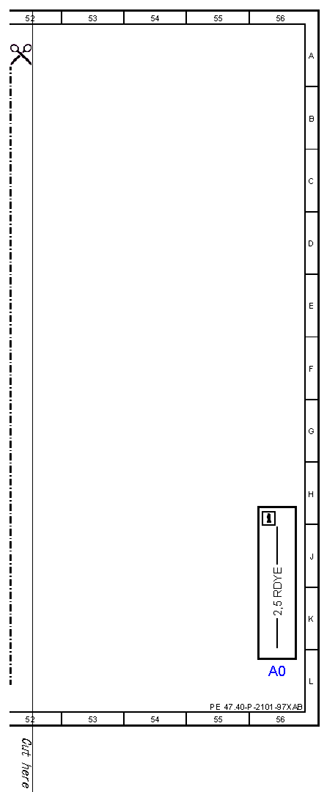

| A0 |
Color code key |
56L |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
6L |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
34L |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
8L |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
36L |
| B4/7 |
Fuel pressure sensor |
23L |
| B4/7 |
Fuel pressure sensor |
47L |
| CAN C |
Drive train CAN |
21K |
| CAN C |
Drive train CAN |
44K |
| M3 |
Fuel pump (FP) |
9L |
| M3 |
Fuel pump (FP) |
38L |
| N10/1 |
Front SAM control unit with fuse and relay module |
26L |
| N10/1 |
Front SAM control unit with fuse and relay module |
50L |
| N10/1f34 |
Fuse 34 |
25L |
| N10/1f4 |
Fuse 4 |
49L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
31L |
| N10/2f42 |
Fuse 42 |
2L |
| N10/2f89 |
Fuse 89 |
30L |
| N118 |
Fuel pump control unit |
4A |
| N118 |
Fuel pump control unit |
12A |
| N118 |
Fuel pump control unit |
20A |
| N118 |
Fuel pump control unit |
30A |
| N118 |
Fuel pump control unit |
36A |
| N118 |
Fuel pump control unit |
44A |
| N3/10 |
ME-SFI [ME] control unit |
17L |
| N3/10 |
ME-SFI [ME] control unit |
13L |
| N3/10 |
ME-SFI [ME] control unit |
40L |
| U1018 |
Valid for gasoline engine 276 |
1A |
| U1019 |
Valid for gasoline engine 278 |
1A |
| U1019 |
Valid for gasoline engine 278 |
11F |
| U1028 |
Valid for engine 157 |
29A |
| U1073 |
Valid for gasoline engine 276.9 |
11F |
| U362 |
Valid for gasoline engine 274 |
15F |
| U362 |
Valid for gasoline engine 274 |
1B |
| U391 |
Valid for gasoline engine 276.8 |
15F |
| W15/1 |
Right footwell ground point |
2E |
| W15/1 |
Right footwell ground point |
30E |
| W7/8 |
Right wheelhouse trunk ground point |
39E |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
21L |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
44L |
| X36/2 |
Fuel pump and vehicle rear wiring harness electrical connector |
8H |
| X36/2 |
Fuel pump and vehicle rear wiring harness electrical connector |
36H |
| X36/3 |
Fuel pump harness electrical connector |
6H |
| X36/3 |
Fuel pump harness electrical connector |
34H |
| Z221/1z2 |
Drive train CAN "high" potential distributor connector sleeve |
43G |
| Z221z2 |
Drive train CAN "low" potential distributor connector sleeve |
44G |
| Z6/56z2 |
Circuit 31 connector sleeve |
4G |
| Z6/56z2 |
Circuit 31 connector sleeve |
32G |
