Electrical function schematic for boost pressure control - PE09.40-P-2050-97CAA

Code: Designation: Position:
1 Gear range, status 7E
B11/4 Coolant temperature sensor 5B
B17/8 Charge air temperature sensor 2D
B28/4 Pressure sensor downstream of air filter, left cylinder bank 2H
B28/5 Pressure sensor downstream of air filter, right cylinder bank 2H
B28/6 Pressure sensor upstream of throttle valve actuator 3J
B28/7 Pressure sensor downstream of throttle valve actuator 5J
B37 Accelerator pedal sensor 7H
B40 Oil sensor (oil level, temperature and quality) 1F
CAN C Drive train CAN 8F
L5 Crankshaft position sensor 3C
N15/3 ETC [EGS] control unit 11F
N3/10 ME-SFI [ME] control unit 5F
Y31/5 Boost pressure control pressure transducer 7C

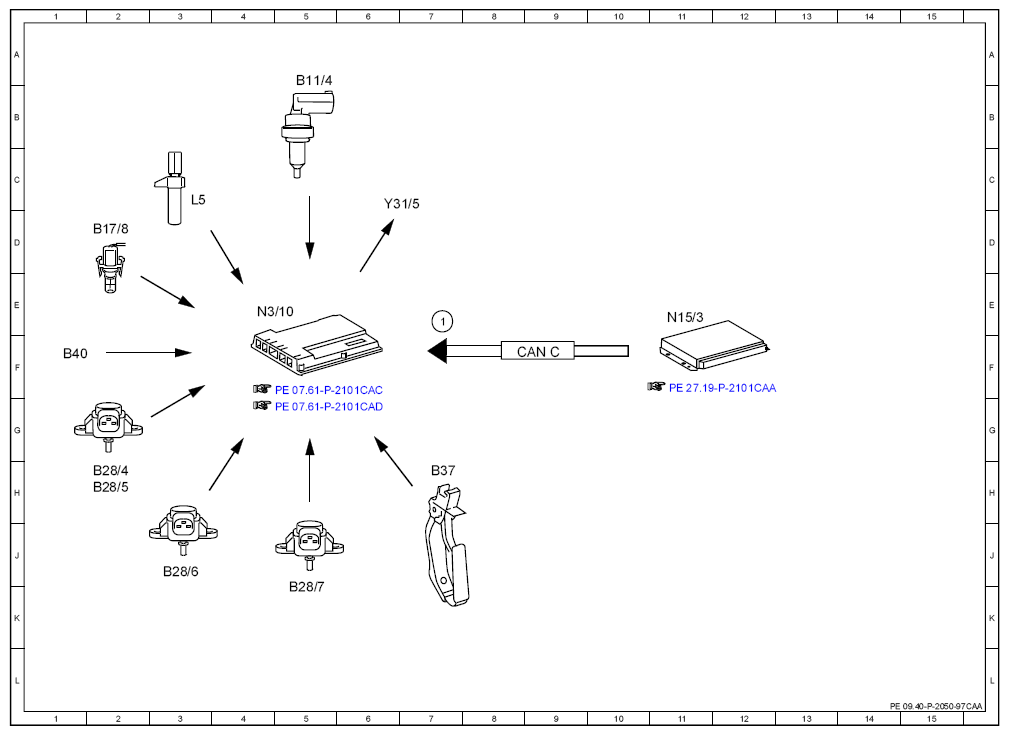

Fig 1: Boost Pressure Control - Electrical Function Schematic
G07513620Courtesy of MERCEDES-BENZ USA
