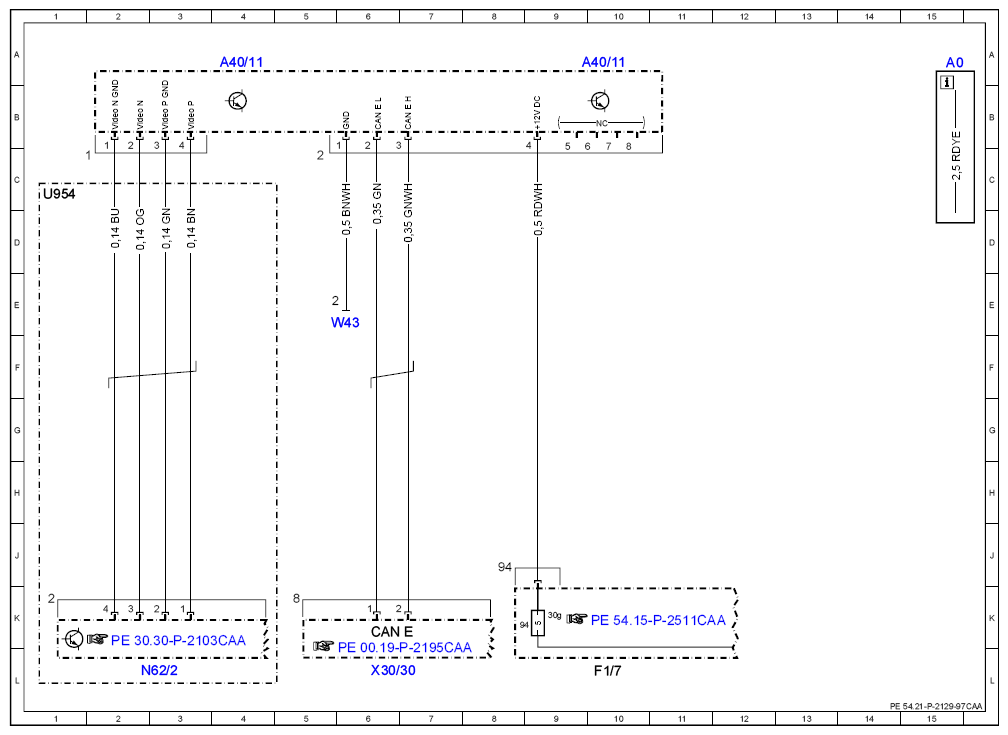

Wiring diagram for multifunction camera - PE54.21-P-2129-97CAA
| Code: | Designation: | Position: |
| A0 | Color code key | 15A |
| A40/11 | Multifunction camera | 4A |
| A40/11 | Multifunction camera | 10A |
| CAN E | Chassis CAN | 6K |
| F1/7 | Left instrument panel fuse box | 10L |
| F1/7f94 | Fuse 94 | 8K |
| N62/2 | Video and radar sensor system control unit | 3L |
| U954 | Valid for multifunction camera for Speed Limit Assist | 1C |
| W43 | Ground (reference, image transmission systems) | 6E |
| X30/30 | Chassis CAN/FFS [RBA] voltage distributor connector | 6L |
