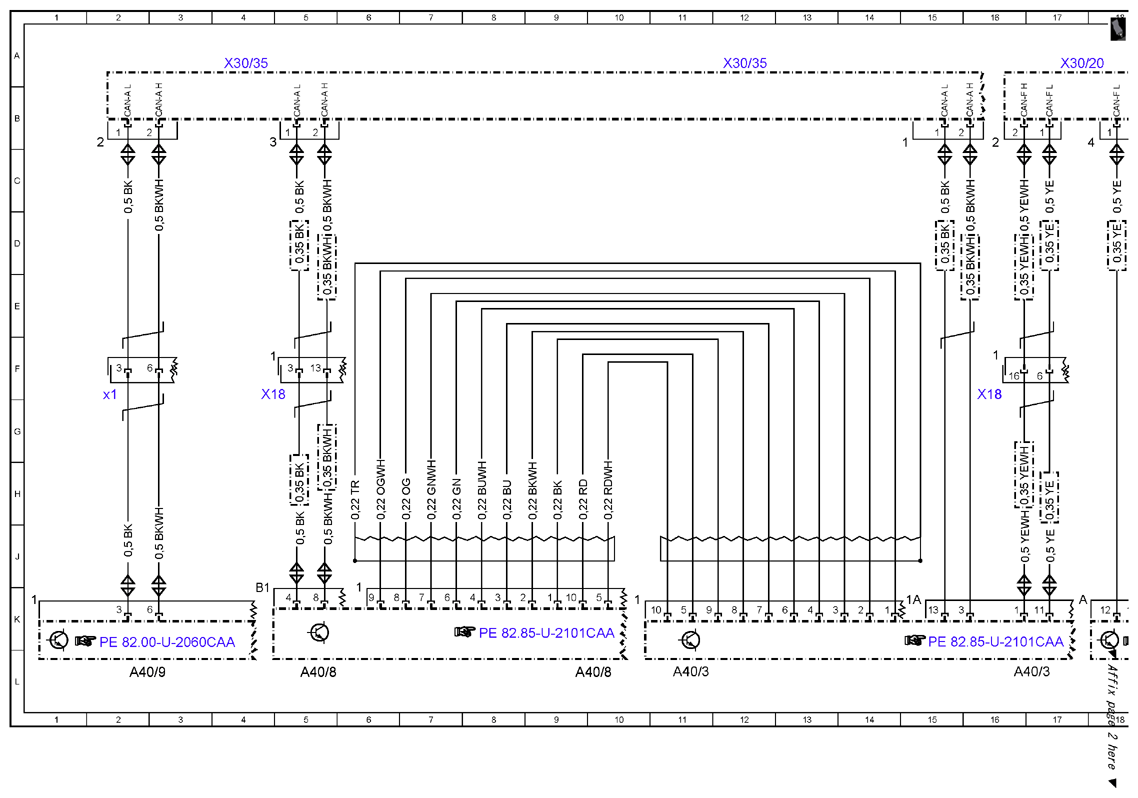

| A40/3 |
COMAND control unit |
11L |
| A40/3 |
COMAND control unit |
16L |
| A40/8 |
COMAND display |
5L |
| A40/8 |
COMAND display |
9L |
| A40/9 |
Front central operating unit |
2L |
| A40/9x1 |
Front central operating unit connector |
2F |
| F1/7 |
Left instrument panel fuse box |
38D |
| F1/7f102 |
Fuse 102 |
38E |
| M25/1 |
Lumbar pump |
29L |
| M40 |
Multicontour seat pneumatic pump |
31L |
| M40/1 |
Pneumatic pump for dynamic seat control |
31L |
| M95 |
Right front seat massage function actuator motor |
45L |
| M95x1 |
Right front seat massage function actuator motor electrical connector |
44H |
| N10/1 |
Front SAM control unit with fuse and relay module |
23L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
26L |

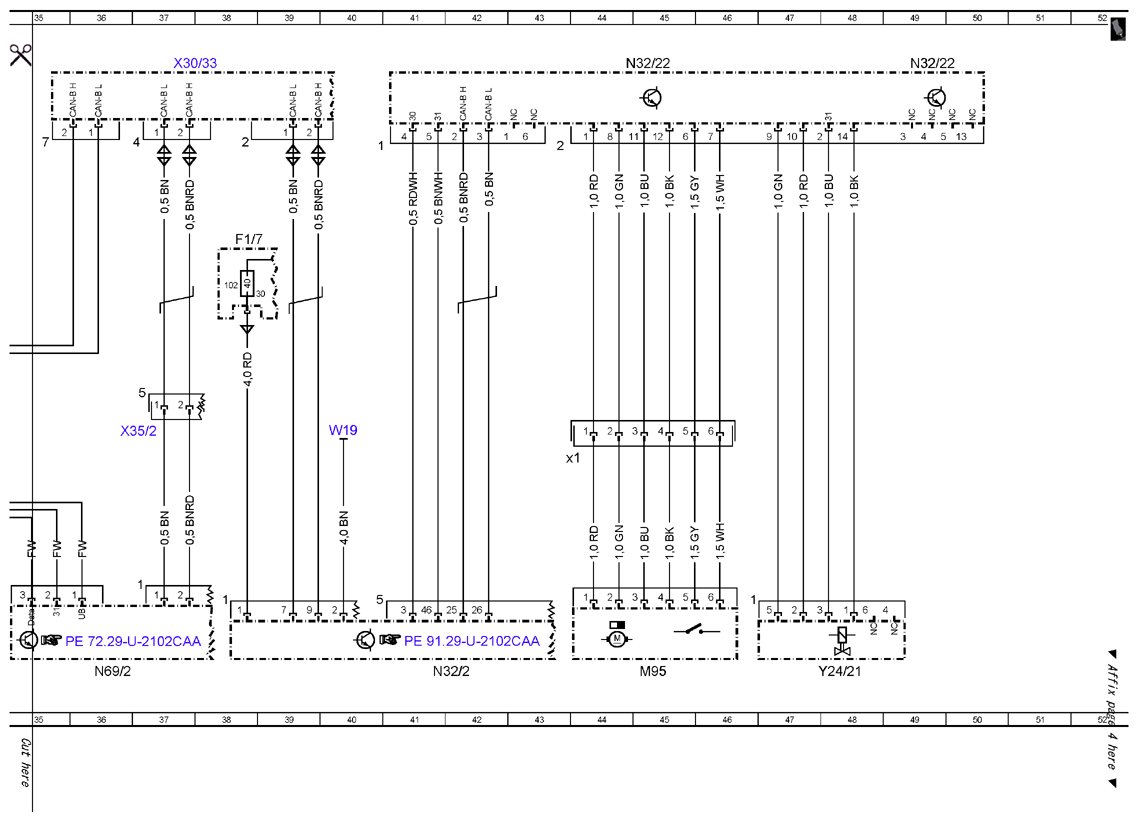

| N32/2 |
Right front seat control unit |
41L |
| N32/22 |
Right front dynamic seat control unit |
45A |
| N32/22 |
Right front dynamic seat control unit |
49A |
| N69/2 |
Right door control unit |
36L |
| N82/1 |
Vehicle power supply control unit |
26D |

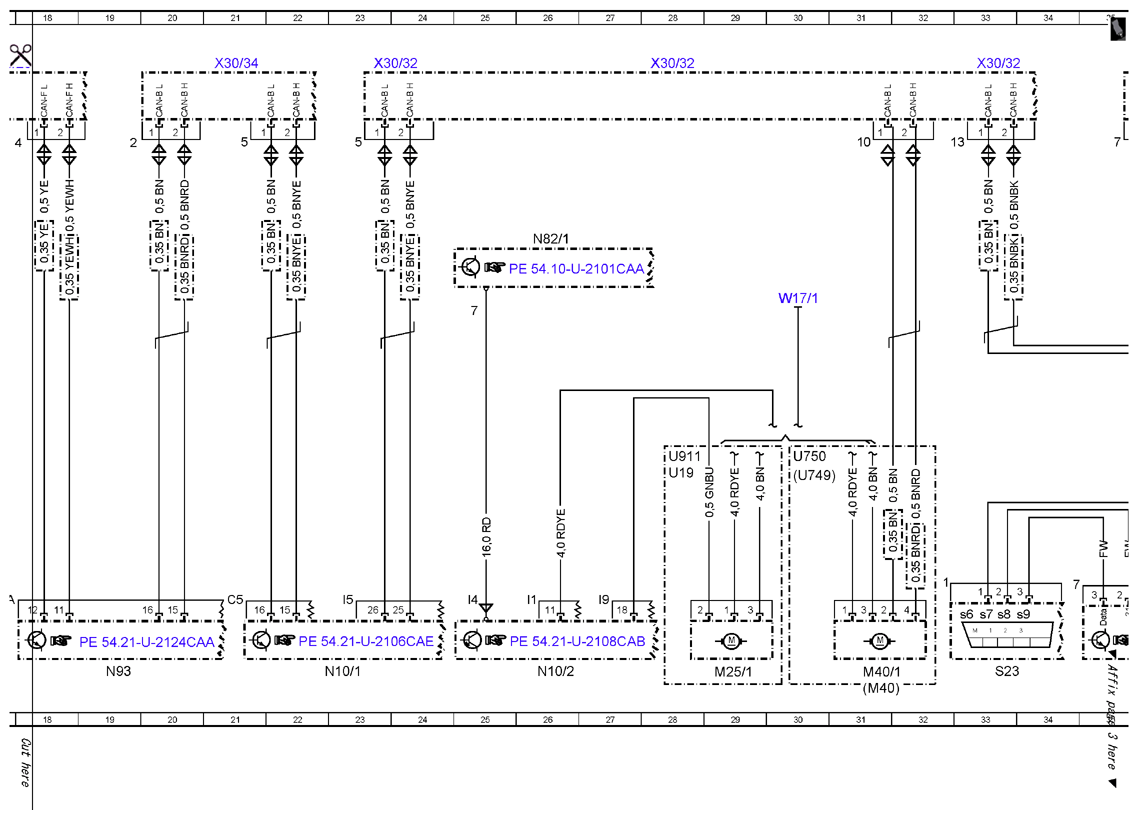

| N93 |
Central gateway control unit |
19L |
| S23 |
Right front seat operation switch group |
33L |
| S23s6 |
Memory switch |
33K |
| S23s7 |
Memory 1 switch |
33K |
| S23s8 |
Memory 2 switch |
34K |
| S23s9 |
Memory 3 switch |
34K |
| U19 |
Valid for standard equipment |
28H |
| U749 |
Valid for multicontour seat (MCS [MKS]) |
30H |
| U750 |
Valid for dynamic seat (DS [FDS]) |
30G |
| U911 |
Valid for lumbar support |
28G |
| W17/1 |
Ground (left rear seat) |
30E |
| W19 |
Ground (right front seat crossmember) |
40G |
| X18 |
Cockpit wiring harness and FFS [RBA] connector |
5F |
| X18 |
Cockpit wiring harness and FFS [RBA] connector |
16F |
| X30/20 |
Central CAN voltage distributor connector |
17A |
| X30/32 |
Left interior CAN/FFS [RBA] voltage distributor connector |
28A |
| X30/32 |
Left interior CAN/FFS [RBA] voltage distributor connector |
33A |
| X30/32 |
Left interior CAN/FFS [RBA] voltage distributor connector |
23A |
| X30/33 |
Right interior CAN/FFS [RBA] voltage distributor connector |
37A |
| X30/34 |
Interior CAN/cockpit voltage distributor connector |
21A |
| X30/35 |
Telematics CAN voltage distributor connector |
4A |
| X30/35 |
Telematics CAN voltage distributor connector |
12A |
| X35/2 |
Right front door and FFS [RBA] connector |
37G |
| Y24/21 |
Dynamic front passenger seat massage function main valve |
48L |
