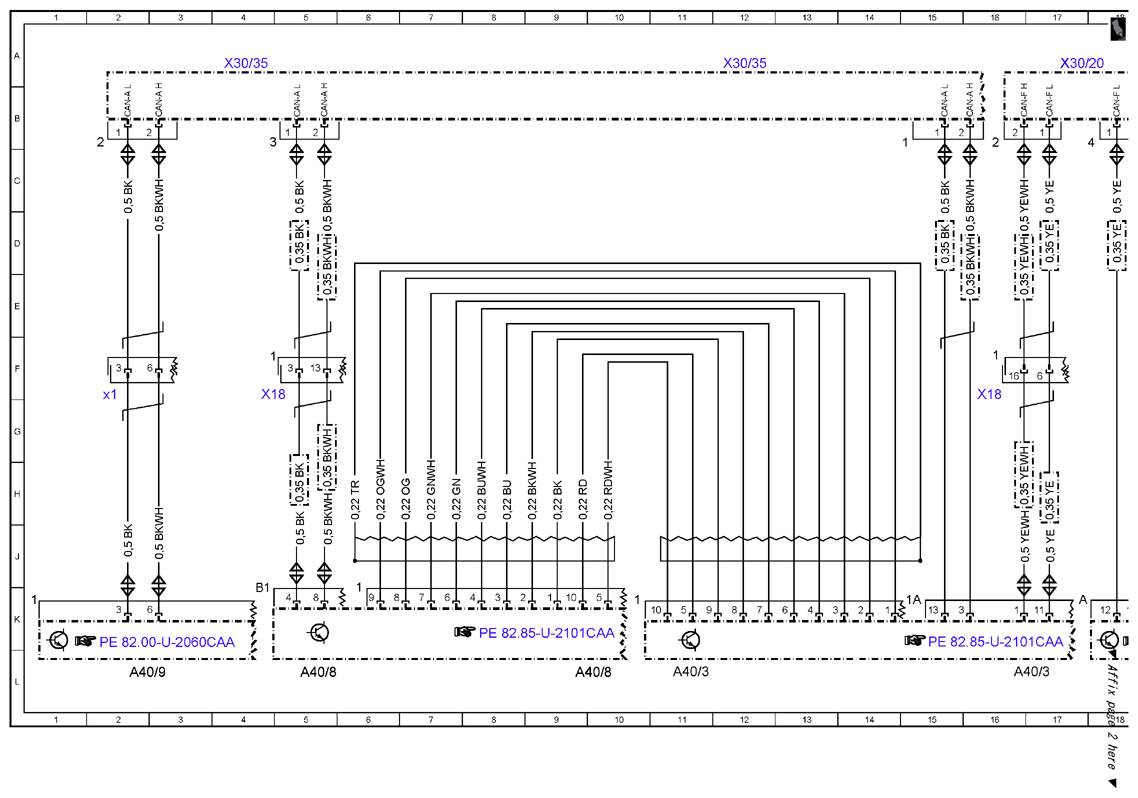

| A40/3 |
COMAND control unit |
11L |
| A40/3 |
COMAND control unit |
16L |
| A40/8 |
COMAND display |
5L |
| A40/8 |
COMAND display |
9L |
| A40/9 |
Front central operating unit |
2L |
| A40/9x1 |
Front central operating unit connector |
2F |
| F1/7 |
Left instrument panel fuse box |
40D |
| F1/7f102 |
Fuse 102 |
40E |

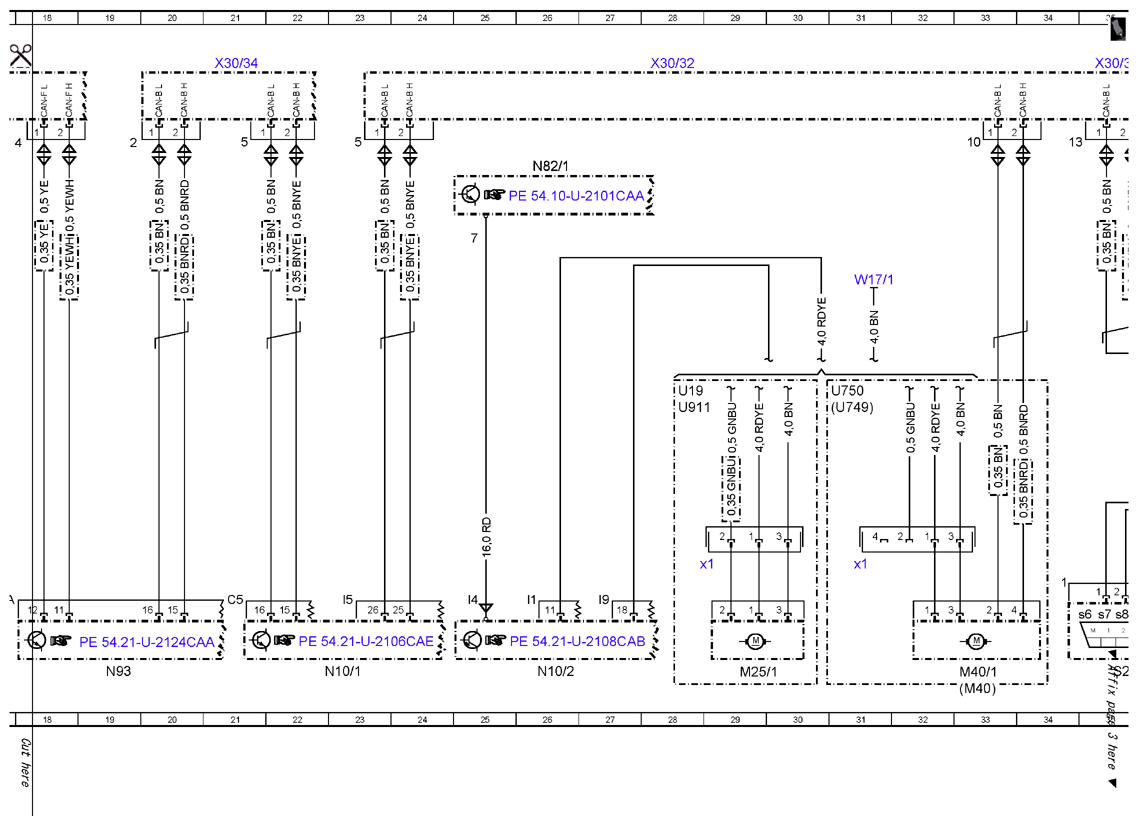

| M25/1 |
Lumbar pump |
29L |
| M25/1x1 |
Lumbar support pump electrical connector |
29J |
| M25/1x1 |
Lumbar support pump electrical connector |
31J |
| M40 |
Multicontour seat pneumatic pump |
33L |
| M40/1 |
Pneumatic pump for dynamic seat control |
33L |
| N10/1 |
Front SAM control unit with fuse and relay module |
23L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
26L |

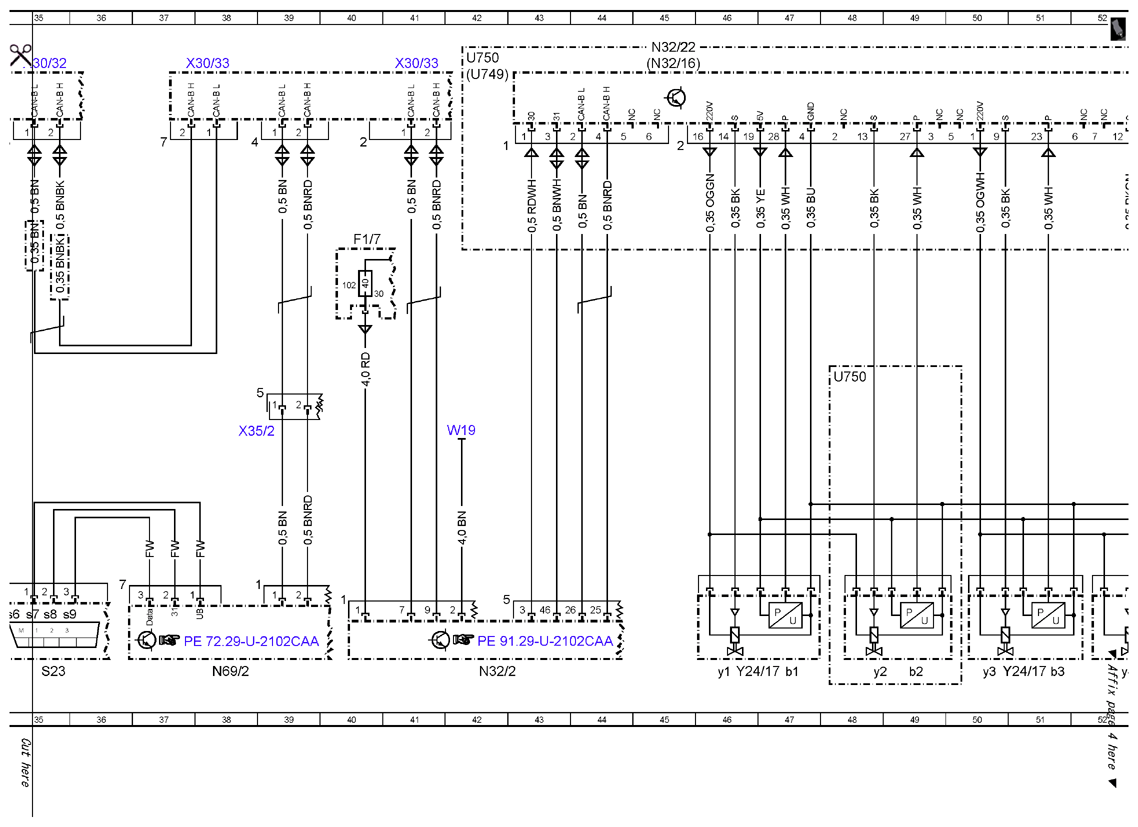

| N32/16 |
Right front multicontour backrest control unit |
45A |
| N32/16 |
Right front multicontour backrest control unit |
53A |
| N32/16 |
Right front multicontour backrest control unit |
61A |
| N32/16 |
Right front multicontour backrest control unit |
69A |
| N32/16 |
Right front multicontour backrest control unit |
75A |
| N32/2 |
Right front seat control unit |
42L |
| N32/22 |
Right front dynamic seat control unit |
45A |
| N32/22 |
Right front dynamic seat control unit |
53A |
| N32/22 |
Right front dynamic seat control unit |
61A |
| N32/22 |
Right front dynamic seat control unit |
69A |
| N32/22 |
Right front dynamic seat control unit |
75A |
| N69/2 |
Right door control unit |
38L |
| N82/1 |
Vehicle power supply control unit |
26C |
| N93 |
Central gateway control unit |
19L |
| S23 |
Right front seat operation switch group |
35L |
| S23s6 |
Memory switch |
35K |
| S23s7 |
Memory 1 switch |
35K |
| S23s8 |
Memory 2 switch |
35K |
| S23s9 |
Memory 3 switch |
35K |
| U19 |
Valid for standard equipment |
28F |
| U749 |
Valid for multicontour seat (MCS [MKS]) |
42A |
| U749 |
Valid for multicontour seat (MCS [MKS]) |
31G |
| U750 |
Valid for dynamic seat (DS [FDS]) |
42A |
| U750 |
Valid for dynamic seat (DS [FDS]) |
48F |
| U750 |
Valid for dynamic seat (DS [FDS]) |
31F |
| U911 |
Valid for lumbar support |
28G |

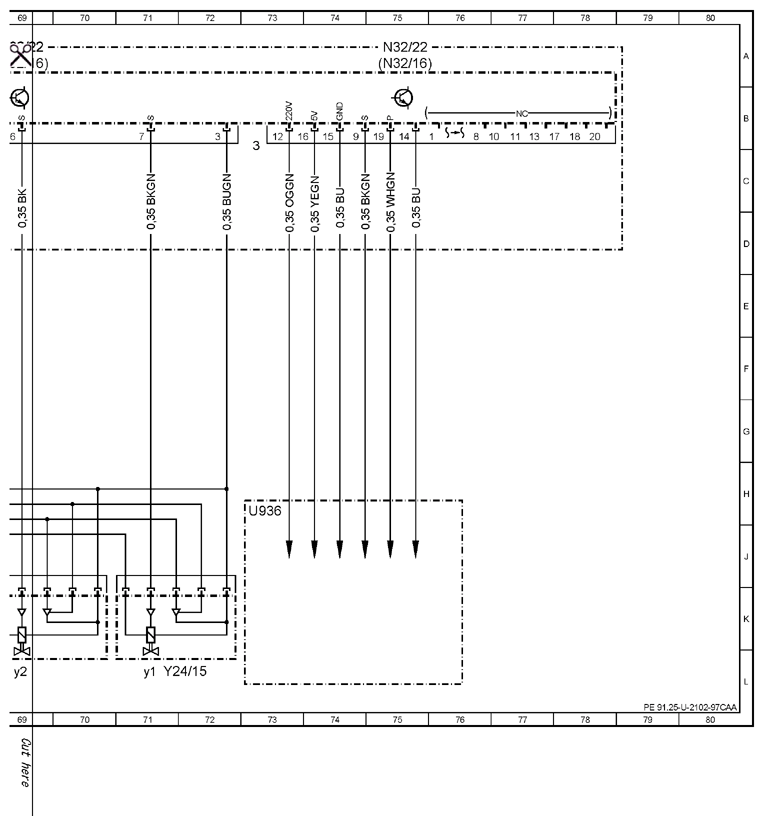

| U936 |
Driver dynamic seat massage function |
73H |
| W17/1 |
Ground (left rear seat) |
31E |
| W19 |
Ground (right front seat crossmember) |
42G |
| X18 |
Cockpit wiring harness and FFS [RBA] connector |
5F |
| X18 |
Cockpit wiring harness and FFS [RBA] connector |
16F |
| X30/20 |
Central CAN voltage distributor connector |
17A |
| X30/32 |
Left interior CAN/FFS [RBA] voltage distributor connector |
28A |
| X30/32 |
Left interior CAN/FFS [RBA] voltage distributor connector |
35A |
| X30/33 |
Right interior CAN/FFS [RBA] voltage distributor connector |
38A |
| X30/33 |
Right interior CAN/FFS [RBA] voltage distributor connector |
41A |
| X30/34 |
Interior CAN/cockpit voltage distributor connector |
21A |
| X30/35 |
Telematics CAN voltage distributor connector |
4A |
| X30/35 |
Telematics CAN voltage distributor connector |
12A |
| X35/2 |
Right front door and FFS [RBA] connector |
38G |

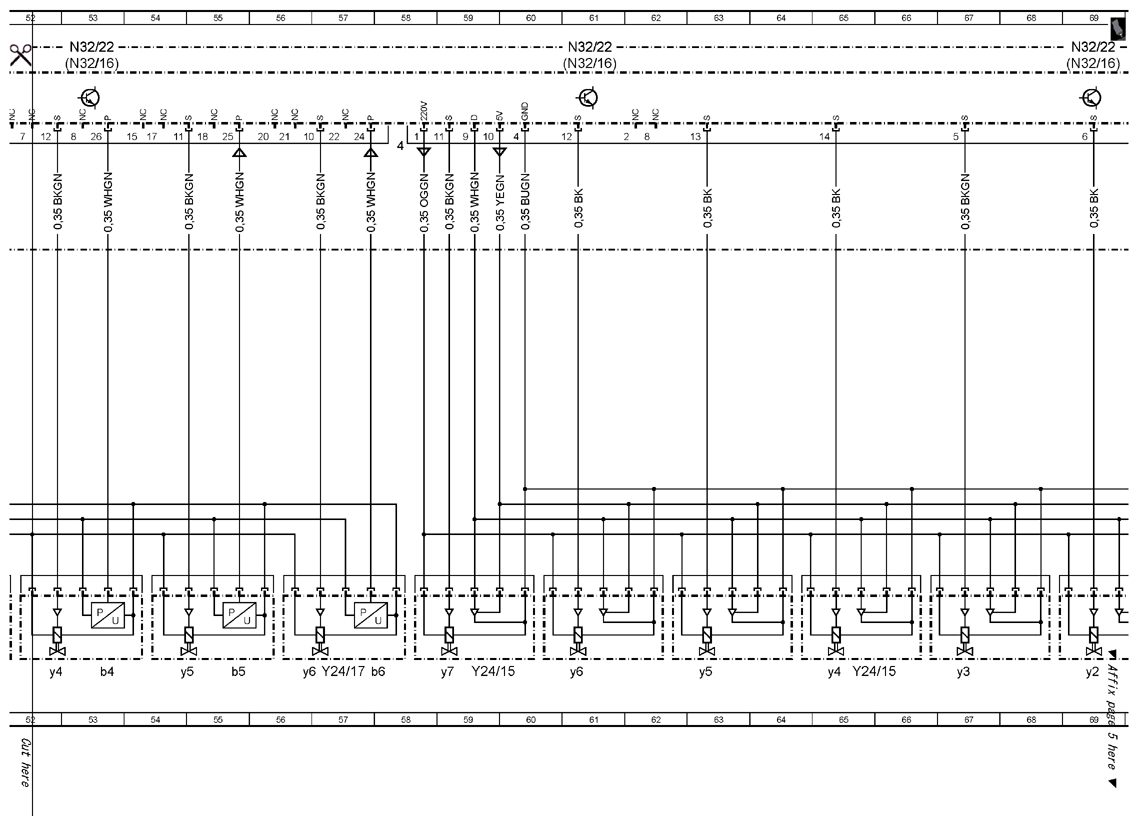

| Y24/15 |
Right front seat massage cushion valve group |
59L |
| Y24/15 |
Right front seat massage cushion valve group |
65L |
| Y24/15 |
Right front seat massage cushion valve group |
71L |
| Y24/15y1 |
Lower massage row 1 piezo valve |
71L |
| Y24/15y2 |
Lower massage row 2 piezo valve |
69L |
| Y24/15y3 |
Lower massage row 3 piezo valve |
67L |
| Y24/15y4 |
Lower massage row 4 piezo valve |
65L |
| Y24/15y5 |
Lower massage row 5 piezo valve |
63L |
| Y24/15y6 |
Lower massage row 6 piezo valve |
61L |
| Y24/15y7 |
Upper massage row piezo valve |
59L |
| Y24/17 |
Right front seat backrest cushion valve group |
46L |
| Y24/17 |
Right front seat backrest cushion valve group |
51L |
| Y24/17 |
Right front seat backrest cushion valve group |
57L |
| Y24/17b1 |
Left backrest lateral support cushion pressure sensor |
47L |
| Y24/17b2 |
Right backrest lateral support cushion pressure sensor |
49L |
| Y24/17b3 |
Shoulder cushion pressure sensor |
51L |
| Y24/17b4 |
Upper lumbar cushion pressure sensor |
53L |
| Y24/17b5 |
Central lumbar cushion pressure sensor |
56L |
| Y24/17b6 |
Lower lumbar cushion pressure sensor |
57L |
| Y24/17y1 |
Left backrest lateral support cushion piezo valve |
46L |
| Y24/17y2 |
Right backrest lateral support cushion piezo valve |
49L |
| Y24/17y3 |
Shoulder cushion piezo valve |
50L |
| Y24/17y4 |
Upper lumbar cushion piezo valve |
52L |
| Y24/17y5 |
Central lumbar cushion piezo valve |
54L |
| Y24/17y6 |
Lower lumbar cushion piezo valve |
56L |
