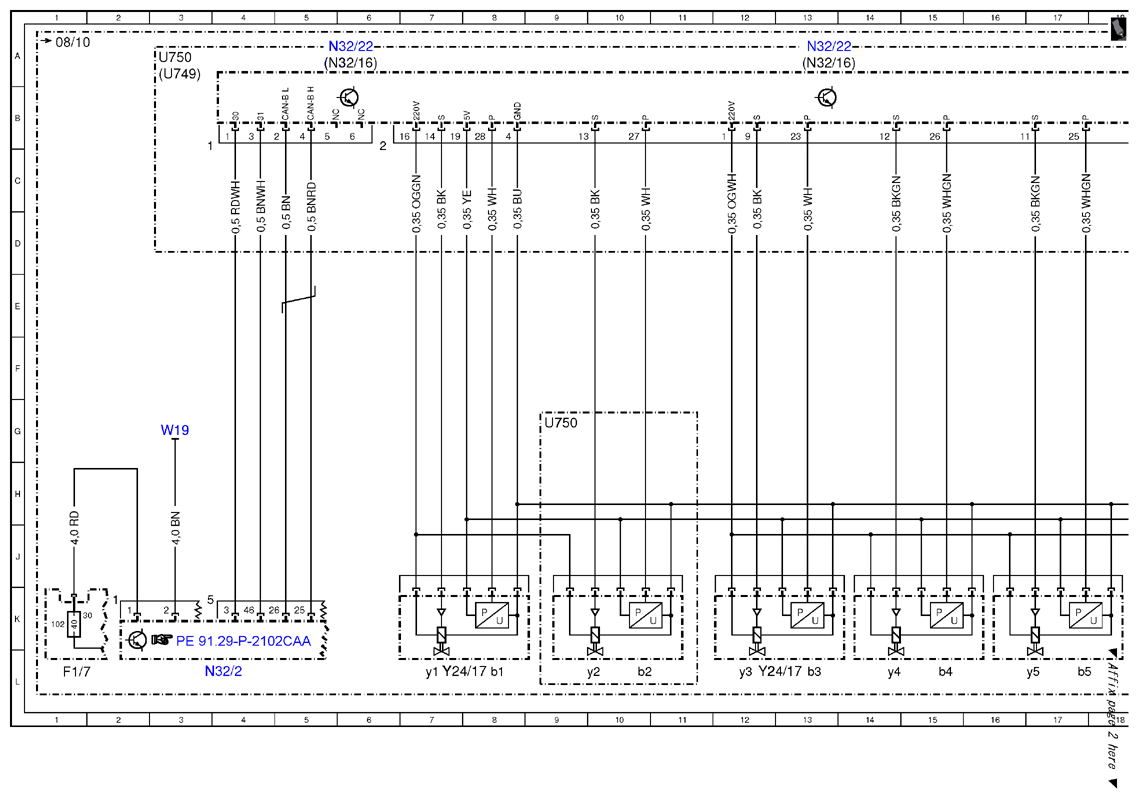

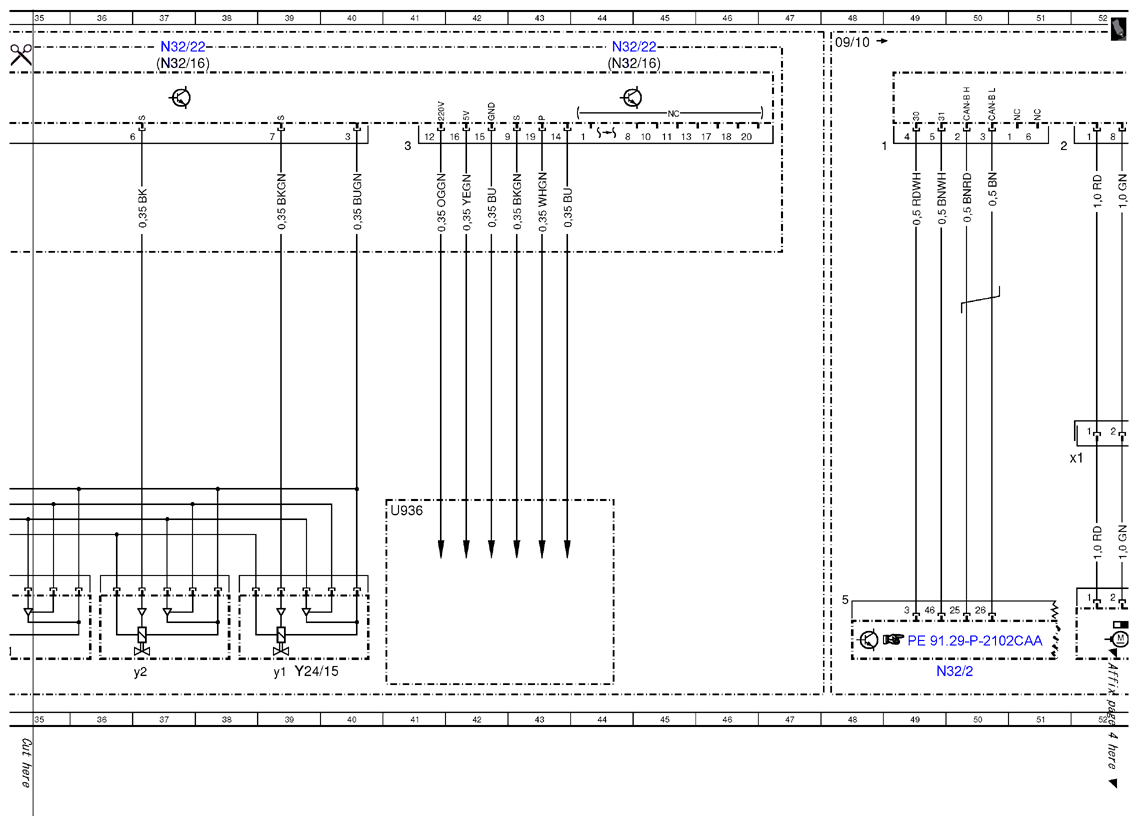

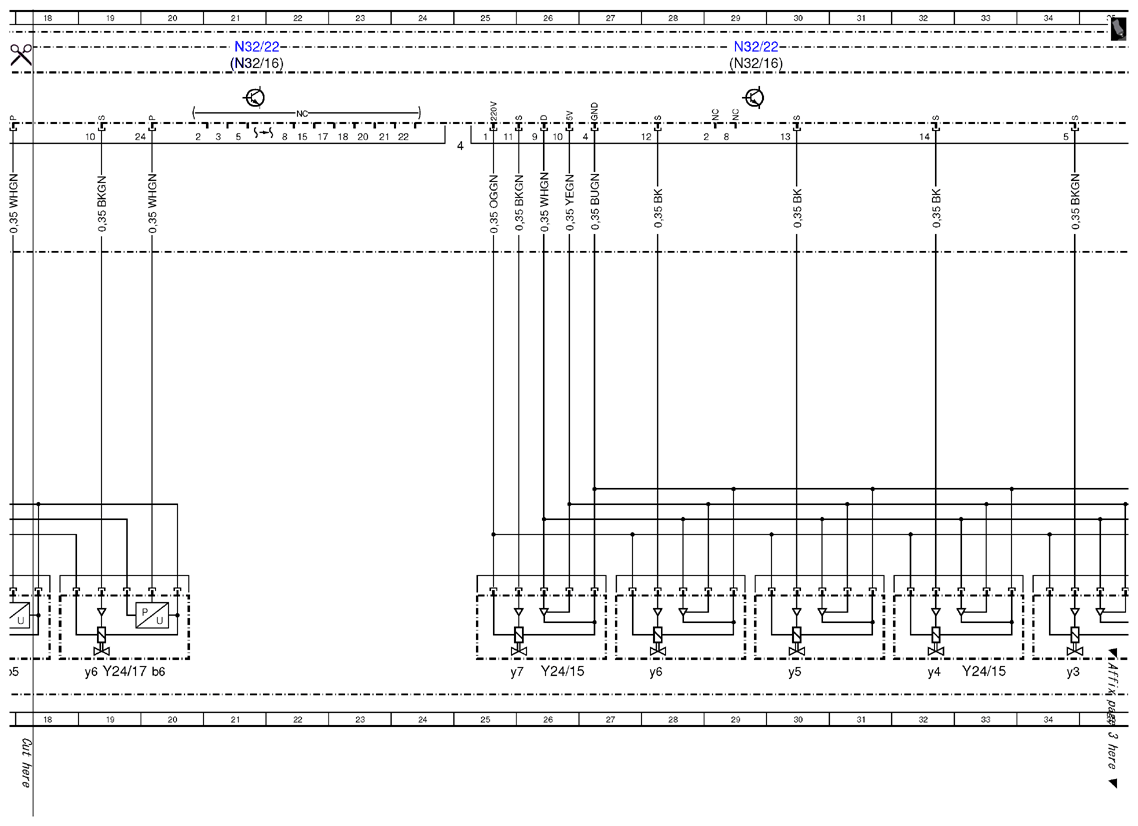

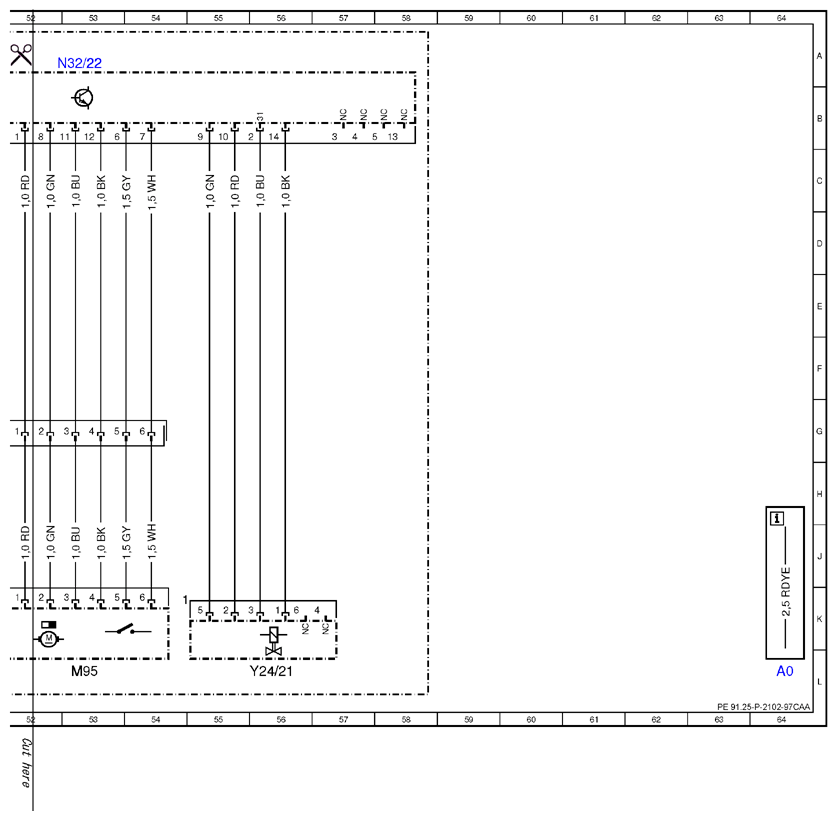

Wiring diagram for left front dynamic seat control unit - PE91.25-P-2102-97CAA
MODEL 216.3 with CODE (409) Left/right front multicontour seat up to model year 2011 /YoM 10 model refinement package, control unit N32/16 MODEL 216.3 with CODE (432) Left and right dynamic multicontour seat control unit N32/22
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| F1/7 | Left instrument panel fuse box | 1L |
| F1/7f102 | Fuse 102 | 1K |
| M95 | Right front seat massage function actuator motor | 53L |
| M95x1 | Right front seat massage function actuator motor electrical connector | 52H |
| N32/16 | Right front multicontour backrest control unit | 5A |
| N32/16 | Right front multicontour backrest control unit | 13A |
| N32/16 | Right front multicontour backrest control unit | 21A |
| N32/16 | Right front multicontour backrest control unit | 29A |
| N32/16 | Right front multicontour backrest control unit | 37A |
| N32/16 | Right front multicontour backrest control unit | 44A |
| N32/2 | Right front seat control unit | 4L |
| N32/2 | Right front seat control unit | 49L |
| N32/22 | Right front dynamic seat control unit | 6A |
| N32/22 | Right front dynamic seat control unit | 13A |
| N32/22 | Right front dynamic seat control unit | 21A |
| N32/22 | Right front dynamic seat control unit | 29A |
| N32/22 | Right front dynamic seat control unit | 37A |
| N32/22 | Right front dynamic seat control unit | 44A |
| N32/22 | Right front dynamic seat control unit | 53A |
| U749 | Valid for multicontour seat (MCS [MKS]) | 3A |
| U750 | Valid for dynamic seat (DS [FDS]) | 9G |
| U750 | Valid for dynamic seat (DS [FDS]) | 3A |
| U936 | Driver dynamic seat massage function | 41H |
| W19 | Ground (right front seat crossmember) | 3G |
| Y24/15 | Right front seat massage cushion valve group | 39L |
| Y24/15 | Right front seat massage cushion valve group | 26L |
| Y24/15 | Right front seat massage cushion valve group | 33L |
| Y24/15y1 | Lower massage row 1 piezo valve | 39L |
| Y24/15y2 | Lower massage row 2 piezo valve | 37L |
| Y24/15y3 | Lower massage row 3 piezo valve | 34L |
| Y24/15y4 | Lower massage row 4 piezo valve | 32L |
| Y24/15y5 | Lower massage row 5 piezo valve | 30L |
| Y24/15y6 | Lower massage row 6 piezo valve | 28L |
| Y24/15y7 | Upper massage row piezo valve | 25L |
| Y24/17 | Right front seat backrest cushion valve group | 7L |
| Y24/17 | Right front seat backrest cushion valve group | 12L |
| Y24/17 | Right front seat backrest cushion valve group | 19L |
| Y24/17b1 | Left backrest lateral support cushion pressure sensor | 8L |
| Y24/17b2 | Right backrest lateral support cushion pressure sensor | 10L |
| Y24/17b3 | Shoulder cushion pressure sensor | 13L |
| Y24/17b4 | Upper lumbar cushion pressure sensor | 15L |
| Y24/17b5 | Central lumbar cushion pressure sensor | 17L |
| Y24/17b6 | Lower lumbar cushion pressure sensor | 20L |
| Y24/17y1 | Left backrest lateral support cushion piezo valve | 7L |
| Y24/17y2 | Right backrest lateral support cushion piezo valve | 10L |
| Y24/17y3 | Shoulder cushion piezo valve | 12L |
| Y24/17y4 | Upper lumbar cushion piezo valve | 14L |
| Y24/17y5 | Central lumbar cushion piezo valve | 17L |
| Y24/17y6 | Lower lumbar cushion piezo valve | 19L |
| Y24/21 | Dynamic front passenger seat massage function main valve | 56L |
