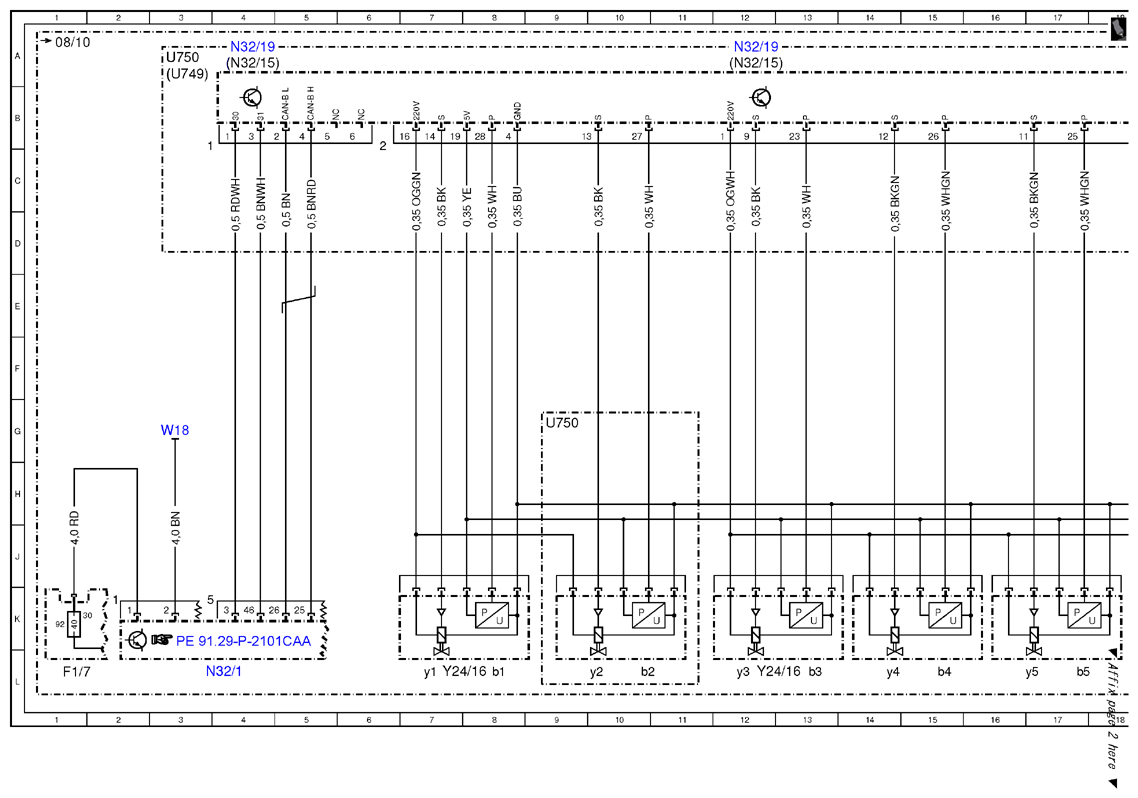

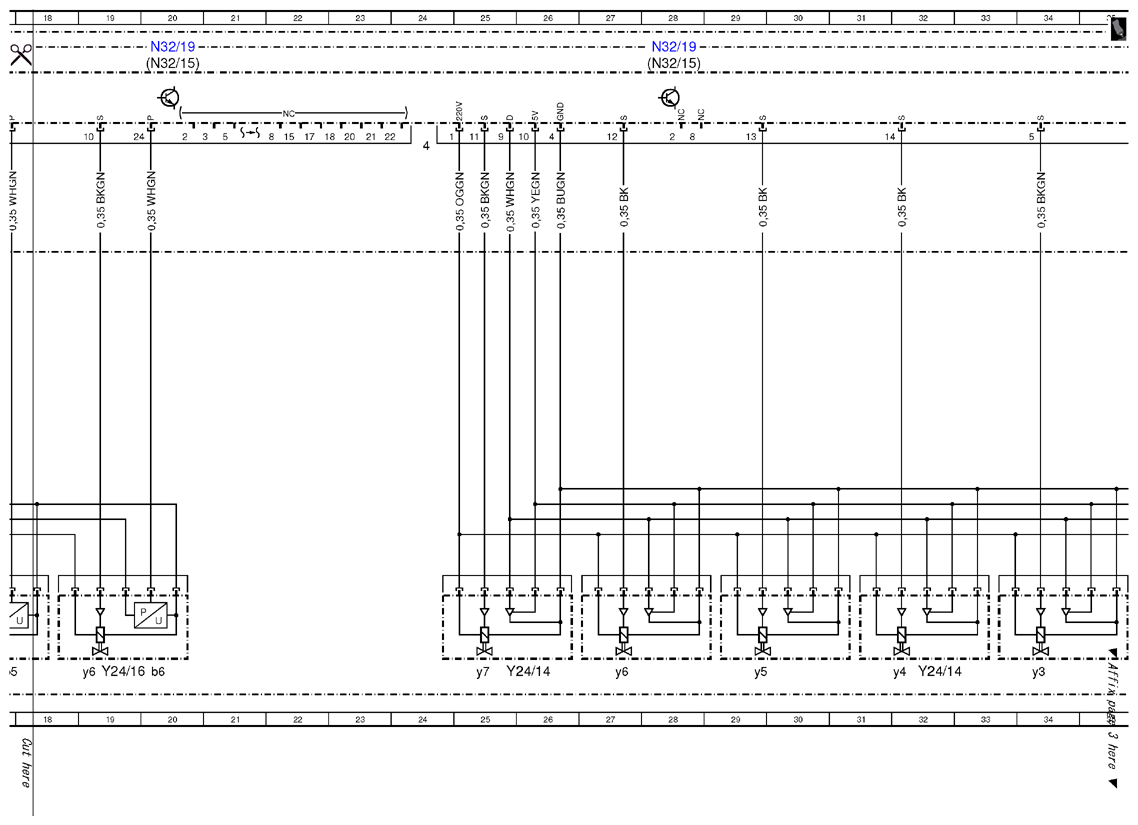

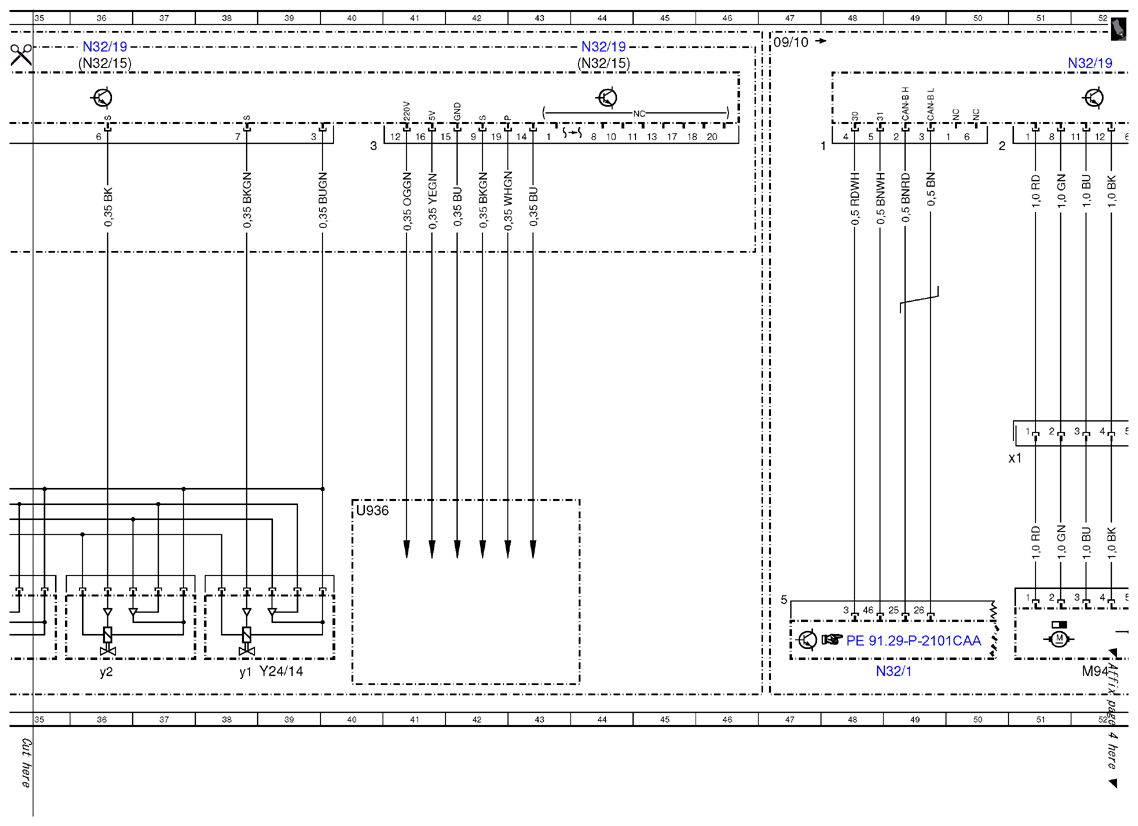

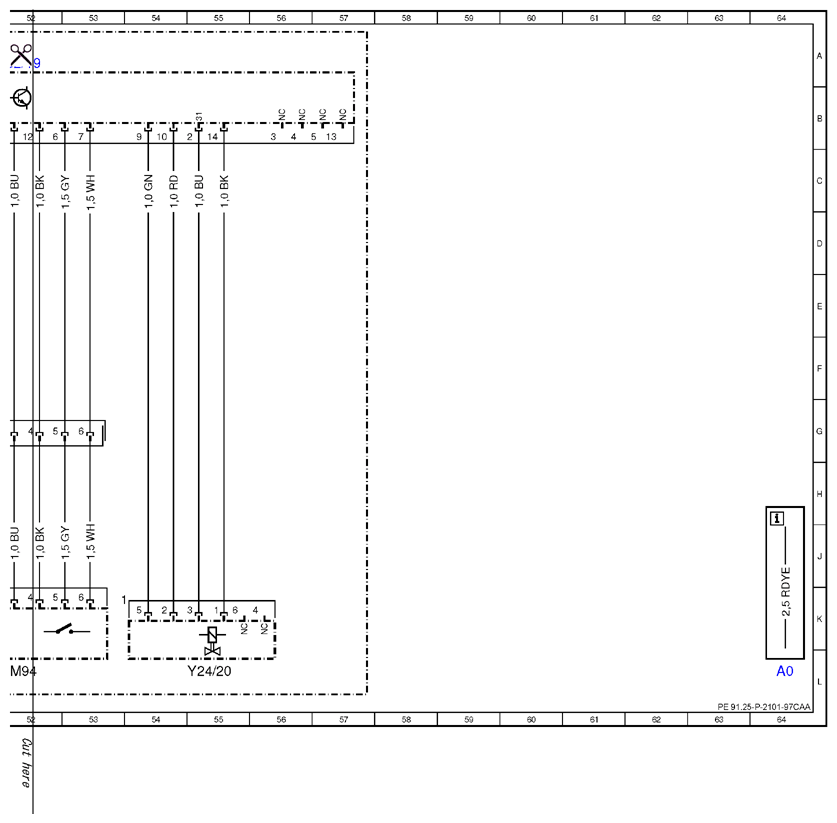

Wiring diagram for left front dynamic seat control unit - PE91.25-P-2101-97CAA
MODEL 216.3 with CODE (409) Left/right front multicontour seat up to model year 2011 /YoM 10 model refinement package, control unit N32/15 MODEL 216.3 with CODE (432) Left and right dynamic multicontour seat control unit N32/19
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| F1/7 | Left instrument panel fuse box | 1L |
| F1/7f92 | Fuse 92 | 1K |
| M94 | Left front seat massage function actuator motor | 52L |
| M94x1 | Left front seat massage function actuator motor electrical connector | 51H |
| N32/1 | Left front seat control unit | 4L |
| N32/1 | Left front seat control unit | 49L |
| N32/15 | Left front multicontour backrest control unit | 4A |
| N32/15 | Left front multicontour backrest control unit | 12A |
| N32/15 | Left front multicontour backrest control unit | 20A |
| N32/15 | Left front multicontour backrest control unit | 28A |
| N32/15 | Left front multicontour backrest control unit | 36A |
| N32/15 | Left front multicontour backrest control unit | 44A |
| N32/19 | Left front dynamic seat control unit | 4A |
| N32/19 | Left front dynamic seat control unit | 12A |
| N32/19 | Left front dynamic seat control unit | 20A |
| N32/19 | Left front dynamic seat control unit | 28A |
| N32/19 | Left front dynamic seat control unit | 36A |
| N32/19 | Left front dynamic seat control unit | 44A |
| N32/19 | Left front dynamic seat control unit | 52A |
| U749 | Valid for multicontour seat (MCS [MKS]) | 3A |
| U750 | Valid for dynamic seat (DS [FDS]) | 3A |
| U750 | Valid for dynamic seat (DS [FDS]) | 9G |
| U936 | Driver dynamic seat massage function | 40H |
| W18 | Ground (left front seat crossmember) | 3G |
| Y24/14 | Left front seat massage cushion valve group | 26L |
| Y24/14 | Left front seat massage cushion valve group | 32L |
| Y24/14 | Left front seat massage cushion valve group | 39L |
| Y24/14y1 | Lower massage row 1 piezo valve | 38L |
| Y24/14y2 | Lower massage row 2 piezo valve | 36L |
| Y24/14y3 | Lower massage row 3 piezo valve | 34L |
| Y24/14y4 | Lower massage row 4 piezo valve | 32L |
| Y24/14y5 | Lower massage row 5 piezo valve | 29L |
| Y24/14y6 | Lower massage row 6 piezo valve | 27L |
| Y24/14y7 | Upper massage row piezo valve | 25L |
| Y24/16 | Left front seat backrest cushion valve group | 7L |
| Y24/16 | Left front seat backrest cushion valve group | 12L |
| Y24/16 | Left front seat backrest cushion valve group | 19L |
| Y24/16b1 | Left backrest lateral support cushion pressure sensor | 8L |
| Y24/16b2 | Right backrest lateral support cushion pressure sensor | 10L |
| Y24/16b3 | Shoulder cushion pressure sensor | 13L |
| Y24/16b4 | Upper lumbar cushion pressure sensor | 15L |
| Y24/16b5 | Central lumbar cushion pressure sensor | 17L |
| Y24/16b6 | Lower lumbar cushion pressure sensor | 20L |
| Y24/16y1 | Left backrest lateral support cushion piezo valve | 7L |
| Y24/16y2 | Right backrest lateral support cushion piezo valve | 10L |
| Y24/16y3 | Shoulder cushion piezo valve | 12L |
| Y24/16y4 | Upper lumbar cushion piezo valve | 14L |
| Y24/16y5 | Central lumbar cushion piezo valve | 17L |
| Y24/16y6 | Lower lumbar cushion piezo valve | 19L |
| Y24/20 | Dynamic driver seat massage function main valve | 55L |
