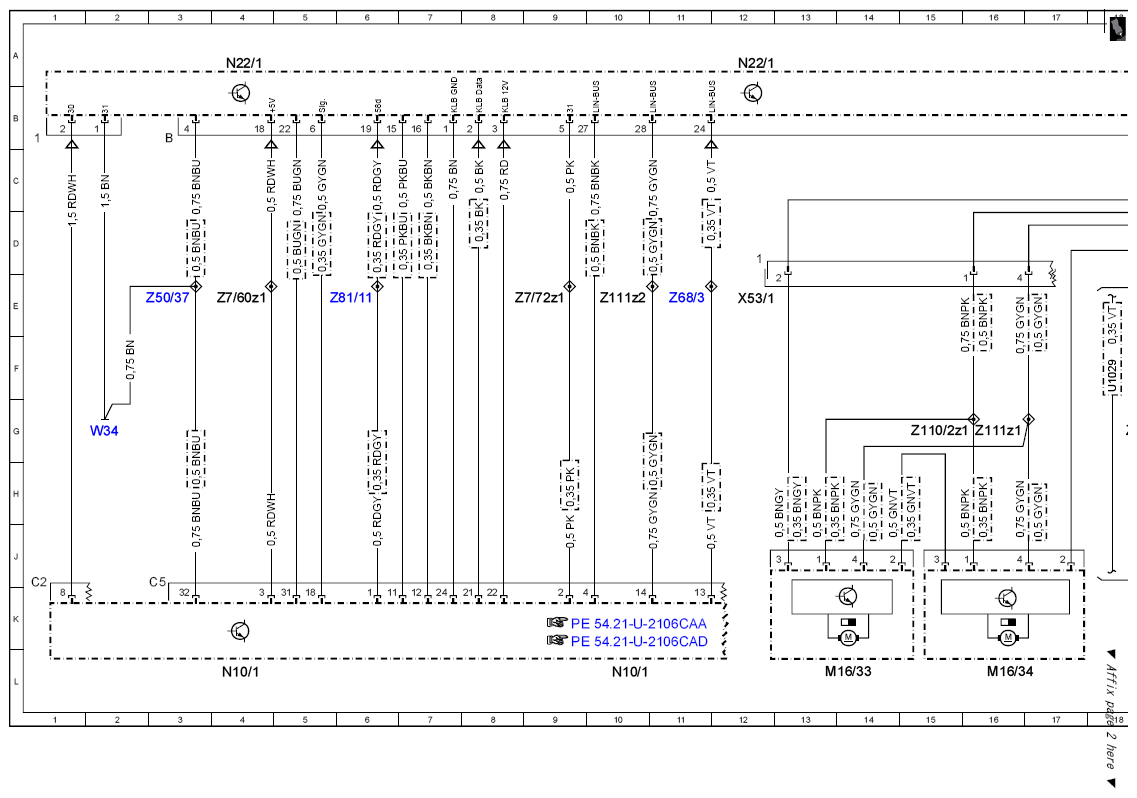

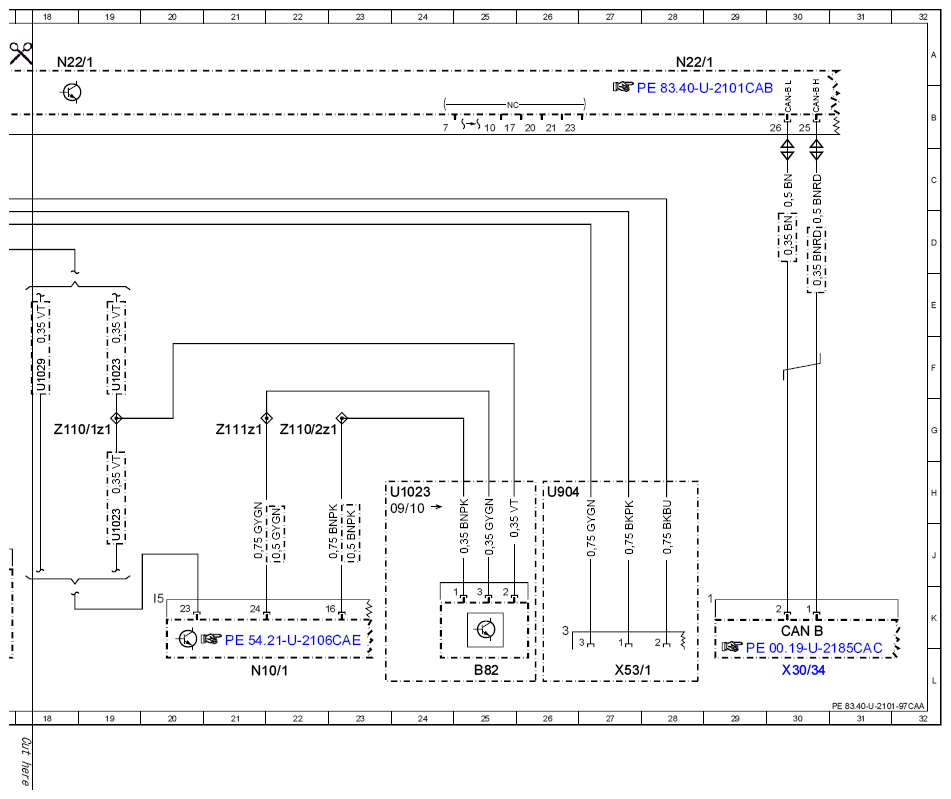

| B82 |
Vehicle interior humidity/temperature sensor |
25L |
| CAN B |
Interior CAN |
30K |
| M16/33 |
Left B-pillar air distribution actuator motor |
14L |
| M16/34 |
Right B-pillar air distribution actuator motor |
16L |
| N10/1 |
Front SAM control unit with fuse and relay module |
4L |
| N10/1 |
Front SAM control unit with fuse and relay module |
10L |
| N10/1 |
Front SAM control unit with fuse and relay module |
21L |
| N22/1 |
AAC [KLA] control unit |
4A |
| N22/1 |
AAC [KLA] control unit |
12A |
| N22/1 |
AAC [KLA] control unit |
28A |
| N22/1 |
AAC [KLA] control unit |
18A |
| U1023 |
Valid for humidity/temperature sensor |
19F |
| U1023 |
Valid for humidity/temperature sensor |
23H |
| U1023 |
Valid for humidity/temperature sensor |
19J |
| U1029 |
Not valid for humidity/temperature sensor |
18F |
| U904 |
Wiring harness installed but nonfunctional |
26H |
| W34 |
Ground (left footwell) |
2G |
| X30/34 |
Interior CAN/cockpit voltage distributor connector |
30L |
| X53/1 |
Air conditioning connector |
12E |
| X53/1 |
Air conditioning connector |
27L |
| Z110/1z1 |
|
19G |
| Z110/2z1 |
|
15G |
| Z110/2z1 |
|
22G |
| Z111z1 |
Voltage supply connector sleeve |
16G |
| Z111z1 |
Voltage supply connector sleeve |
21G |
| Z111z2 |
Voltage supply connector sleeve |
10E |
| Z50/37 |
Air conditioner compressor ground connector sleeve |
3E |
| Z68/3 |
AC LIN bus data connector sleeve |
11E |
| Z7/60z1 |
5V output connector sleeve (solder connector in wiring harness) |
4E |
| Z7/72z1 |
COC nozzles and sensors sensor ground connector sleeve |
9E |
| Z81/11 |
Front passenger circuit 58d connector sleeve |
6E |
