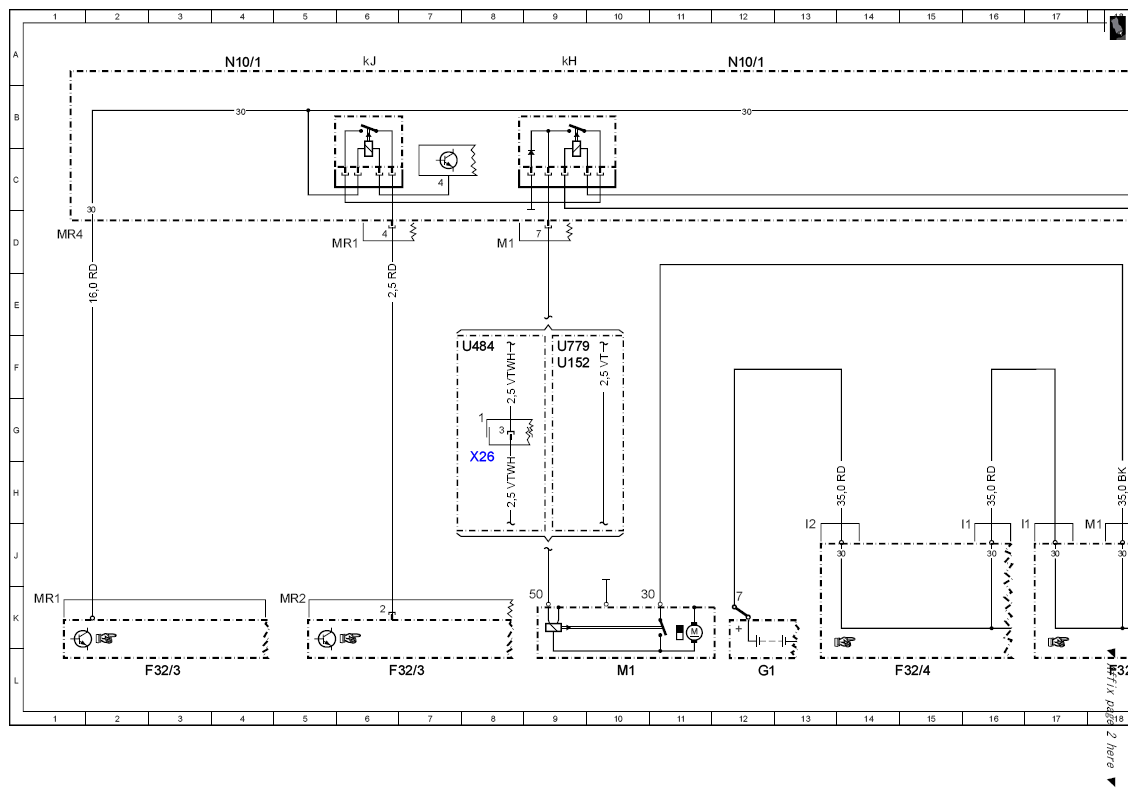

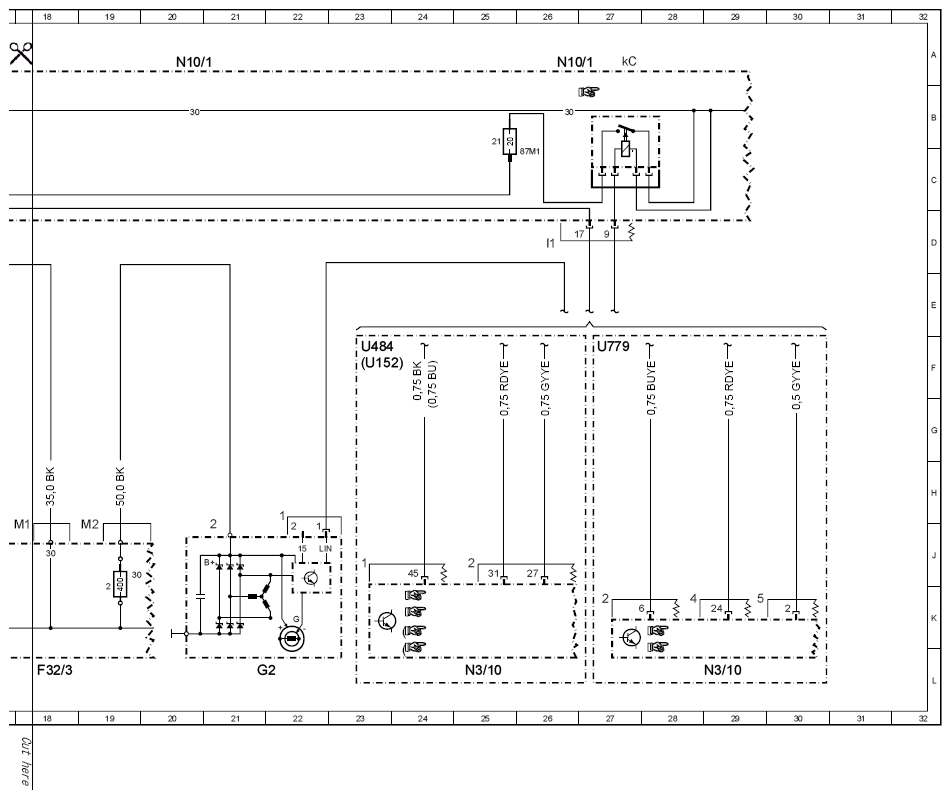

| F32/3 |
Engine compartment prefuse box |
18L |
| F32/3 |
Engine compartment prefuse box |
3L |
| F32/3 |
Engine compartment prefuse box |
6L |
| F32/3f2 |
Fuse 2 |
19K |
| F32/4 |
Interior prefuse box |
15L |
| G1 |
On-board electrical system battery |
12L |
| G2 |
Alternator |
21L |
| M1 |
Starter |
10L |
| N10/1 |
Front SAM control unit with fuse and relay module |
4A |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N10/1 |
Front SAM control unit with fuse and relay module |
20A |
| N10/1 |
Front SAM control unit with fuse and relay module |
26A |
| N10/1f21 |
Fuse 21 |
25B |
| N10/1kC |
Circuit 87 relay, engine |
27A |
| N10/1kH |
Circuit 50 relay, starter |
9A |
| N10/1kJ |
Circuit 15 relay, starter |
6A |
| N3/10 |
ME-SFI [ME] control unit |
25L |
| N3/10 |
ME-SFI [ME] control unit |
29L |
| U152 |
Valid for engine 156 |
23F |
| U152 |
Valid for engine 156 |
9F |
| U484 |
Valid for M273 ME |
8F |
| U484 |
Valid for M273 ME |
23F |
| U779 |
Valid for engine 275 |
9F |
| U779 |
Valid for engine 275 |
27F |
| X26 |
Interior and engine wiring harness connector |
8H |
