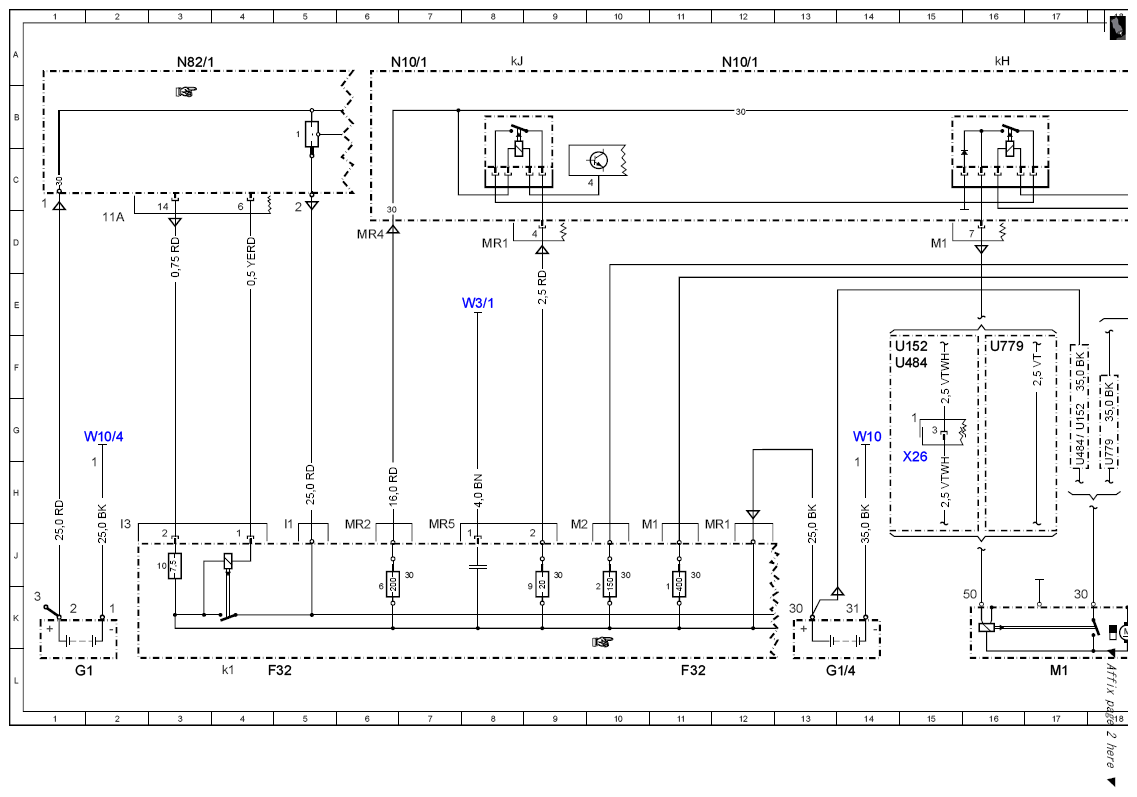

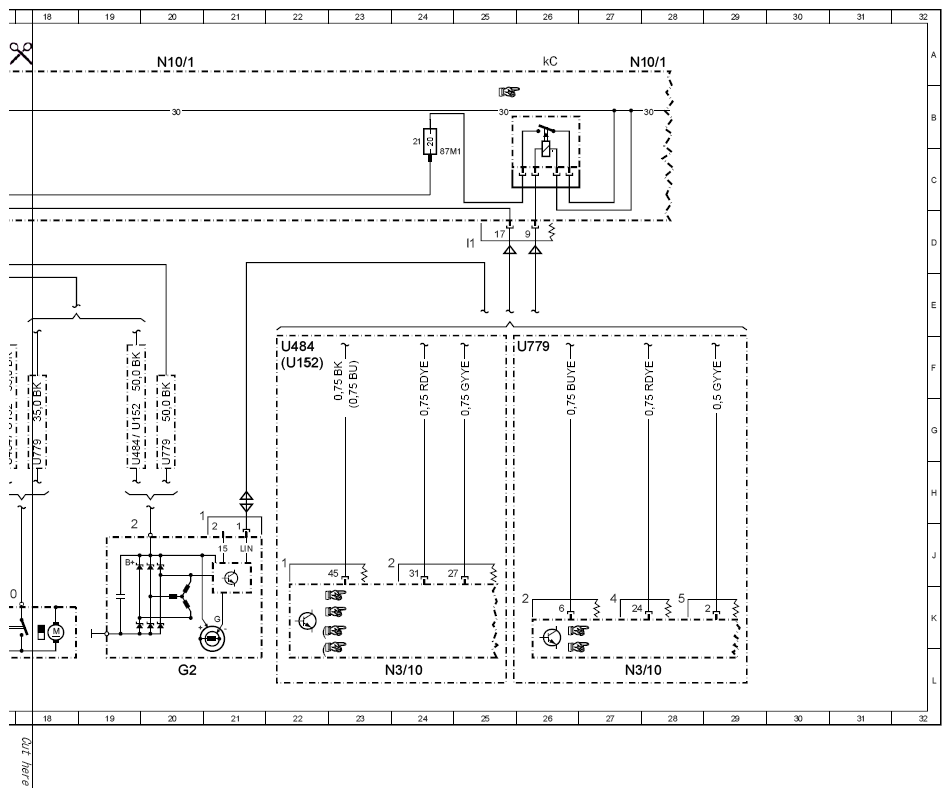

| F32 |
Front prefuse |
11L |
| F32 |
Front prefuse |
5L |
| F32f1 |
Fuse 1 |
11K |
| F32f10 |
Fuse 10 |
3J |
| F32f2 |
Fuse 2 |
10K |
| F32f6 |
Fuse 6 |
6K |
| F32f9 |
Fuse 9 |
9K |
| F32k1 |
Battery coupling relay |
4L |
| G1 |
On-board electrical system battery |
1L |
| G1/4 |
Starter battery |
13L |
| G2 |
Alternator |
20L |
| M1 |
Starter |
17L |
| N10/1 |
Front SAM control unit with fuse and relay module |
7A |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N10/1 |
Front SAM control unit with fuse and relay module |
20A |
| N10/1 |
Front SAM control unit with fuse and relay module |
27A |
| N10/1f21 |
Fuse 21 |
24B |
| N10/1kC |
Circuit 87 relay, engine |
26A |
| N10/1kH |
Circuit 50 relay, starter |
16A |
| N10/1kJ |
Circuit 15 relay, starter |
8A |
| N3/10 |
ME-SFI [ME] control unit |
24L |
| N3/10 |
ME-SFI [ME] control unit |
27L |
| N82/1 |
Vehicle power supply control unit |
3A |
| N82/1f1 |
On-board electrical network line pyrofuse |
5B |
| U152 |
Valid for engine 156 |
14F |
| U152 |
Valid for engine 156 |
22F |
| U484 |
Valid for M273 ME |
22F |
| U484 |
Valid for M273 ME |
14F |
| U779 |
Valid for engine 275 |
16F |
| U779 |
Valid for engine 275 |
26F |
| W10 |
Ground (battery) |
14G |
| W10/4 |
Ground (2nd battery) |
2G |
| W3/1 |
Ground (right front wheelhouse) |
8E |
| X26 |
Interior and engine wiring harness connector |
15H |
