Wiring diagram for engine cooling system (fan) - PE20.40-P-2000-97CAA

ENGINES 156.984, 157, 273, 275.953 /982, 278 in MODEL 216.3

Code: Designation: Position:
A0 Color code key 23A
F32 Front prefuse 2L
F32/3 Engine compartment prefuse box 4L
F32/3f5 Fuse 5 4K
F32f6 Fuse 6 2K
M4/7 Engine and AC electric suction fan with integrated control 4A
M4/7 Engine and AC electric suction fan with integrated control 12A
M4/7 Engine and AC electric suction fan with integrated control 16A
N10/1 Front SAM control unit with fuse and relay module 7L
N3/10 ME-SFI [ME] control unit 16L
N3/10 ME-SFI [ME] control unit 13L
N3/10 ME-SFI [ME] control unit 20L
N3/10 ME-SFI [ME] control unit 20L
N3/10 ME-SFI [ME] control unit 16L
R15 Electric suction fan series resistor 23L
U1019 Valid for engine 278 6F
U1019 Valid for engine 278 9H
U1019 Valid for engine 278 15G
U1028   6F
U1028   9H
U1028   19G
U152 Valid for engine 156 9G
U152 Valid for engine 156 6F
U152 Valid for engine 156 19G
U484 Valid for M273 ME 9G
U484 Valid for M273 ME 11G
U484 Valid for M273 ME 6E
U779 Valid for engine 275 6F
U779 Valid for engine 275 15G
U779 Valid for engine 275 9G
W2 Ground (right front, at lamp unit) 10L
W9 Ground (left front, at lamp unit) 10L
Z7/48 Circuit 87 D2 connector sleeve 6H
Z7/5 Circuit 87 connector sleeve 7G

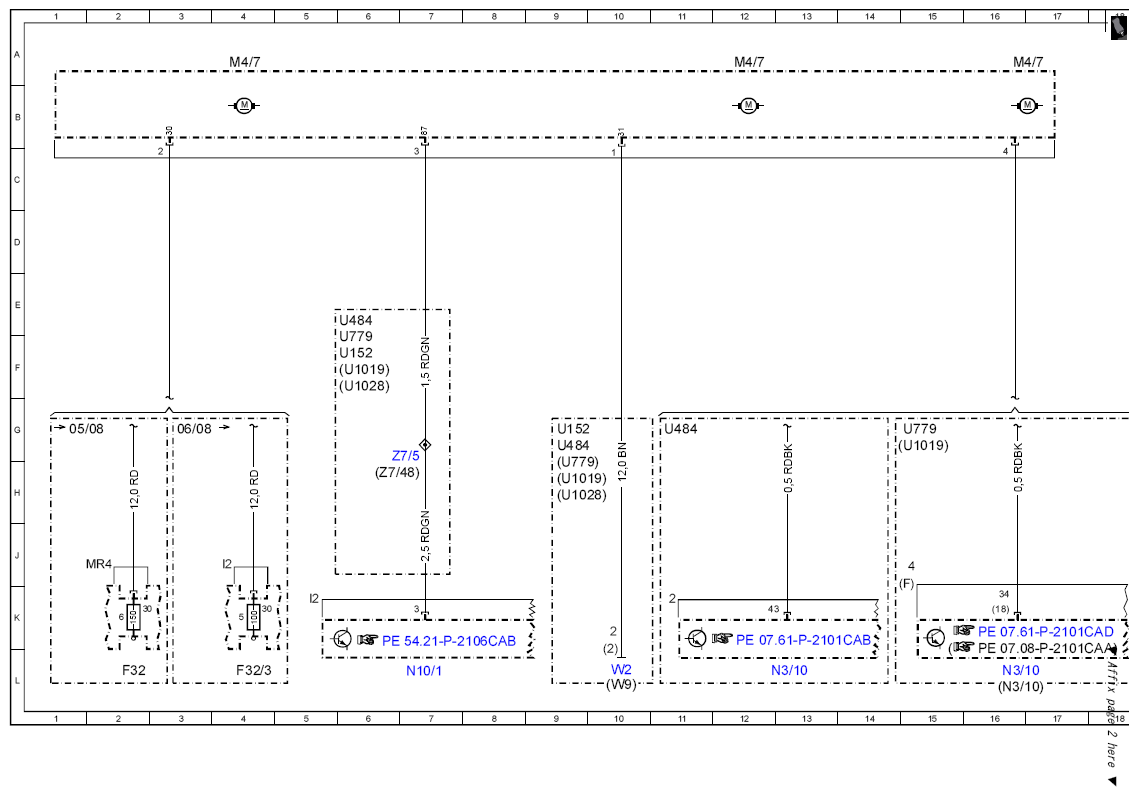

Fig 1: Engine Cooling System Wiring Diagram (1 Of 2)
G10108760Courtesy of MERCEDES-BENZ USA

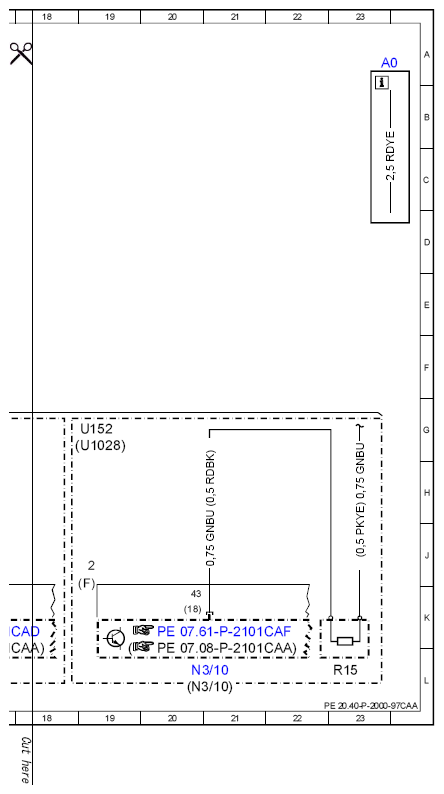

Fig 2: Engine Cooling System Wiring Diagram (2 Of 2)
G10108761Courtesy of MERCEDES-BENZ USA
