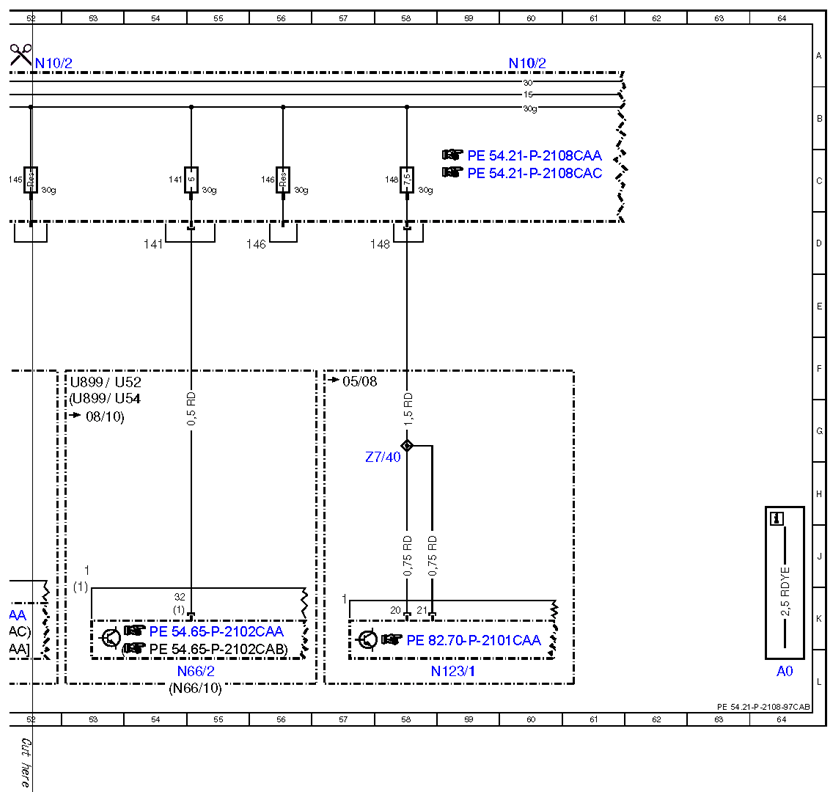

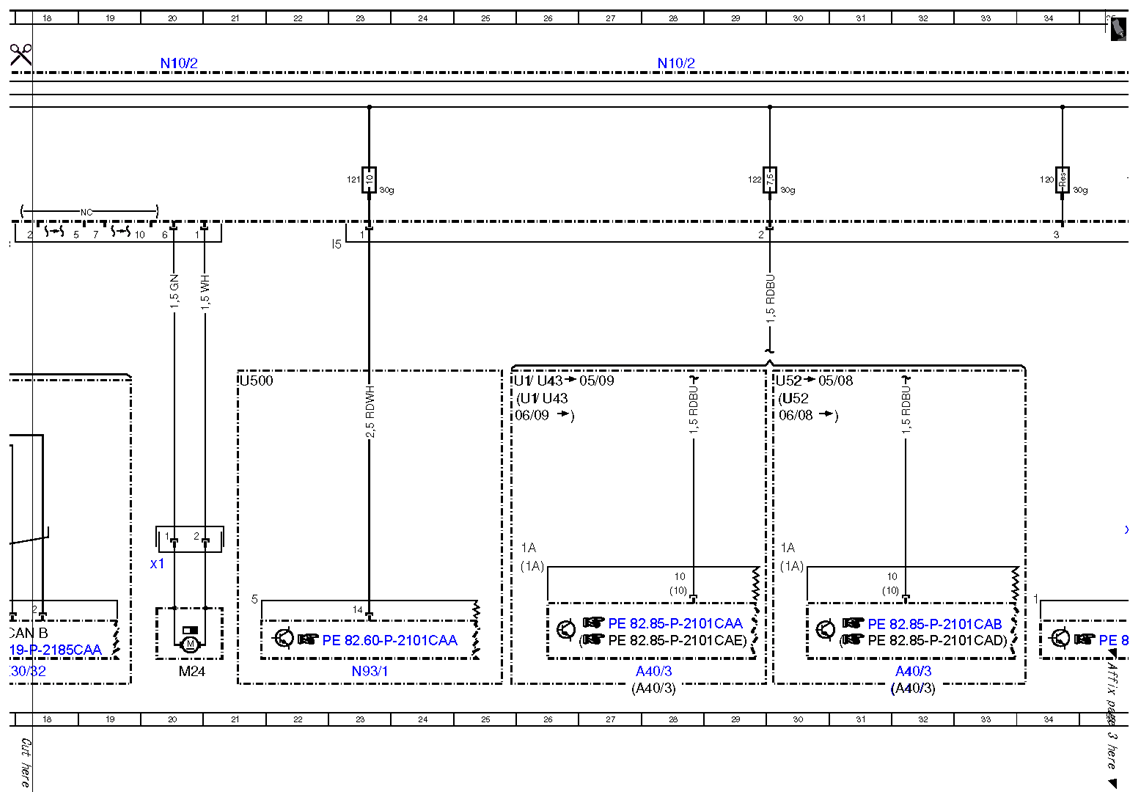

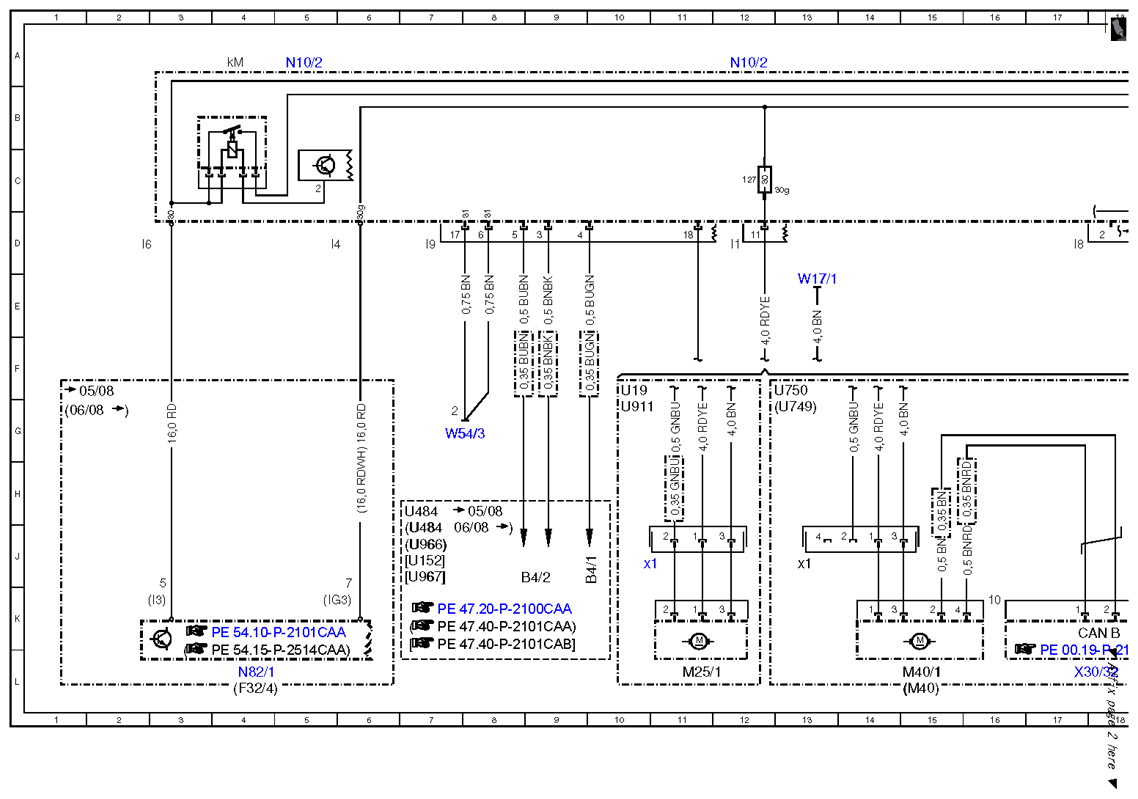

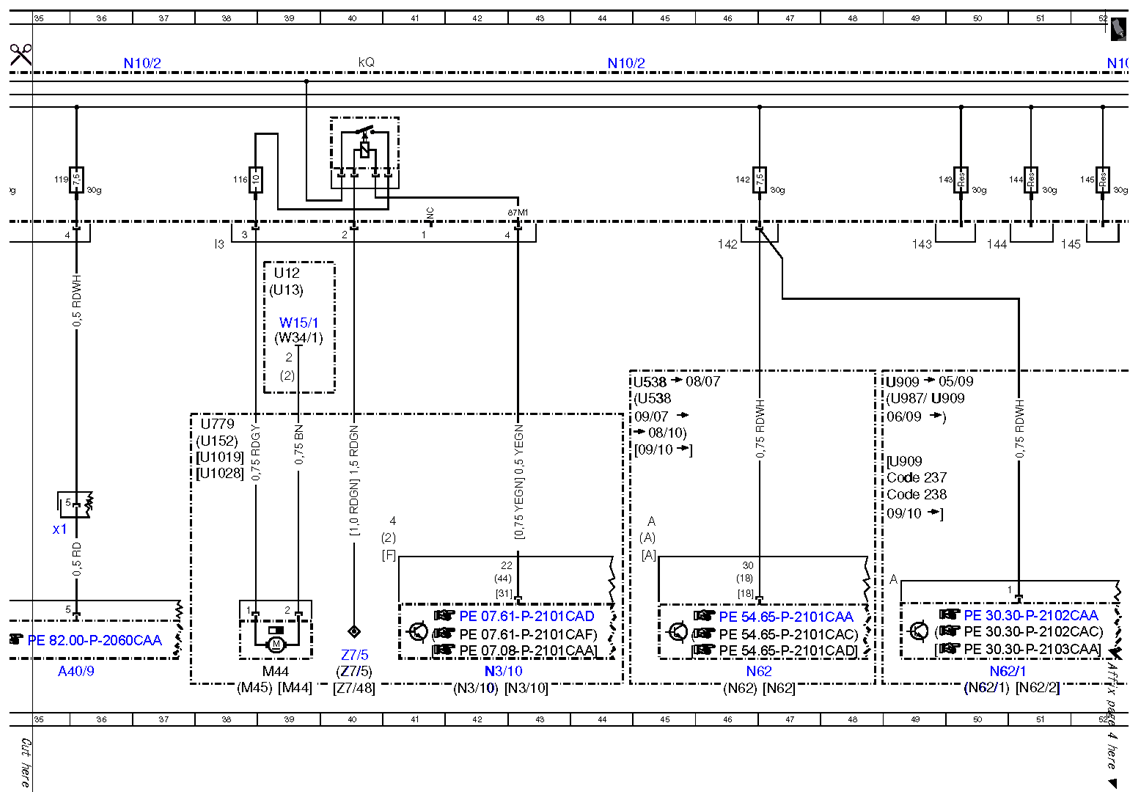

Wiring diagram/rear SAM control unit with fuse and relay module (/)N10/2 - PE54.21-P-2108-97CAB
MODEL 216.3 Sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| A40/3 | COMAND control unit | 28L |
| A40/3 | COMAND control unit | 28L |
| A40/3 | COMAND control unit | 32L |
| A40/3 | COMAND control unit | 32L |
| A40/9 | Front central operating unit | 35L |
| A40/9x1 | Front central operating unit connector | 35J |
| B4/1 | Left fuel level sensor | 10J |
| B4/2 | Right fuel level sensor | 9J |
| CAN B | Interior CAN | 18K |
| Code 237 | Active Blind Spot Assist | 49H |
| Code 238 | Active Lane Keeping Assist | 49H |
| F32/4 | Interior prefuse box | 4L |
| M24 | Rear roller blind motor | 20L |
| M24x1 | Rear window blind motor connector | 20J |
| M25/1 | Lumbar pump | 11L |
| M25/1x1 | Lumbar support pump electrical connector | 10J |
| M40 | Multicontour seat pneumatic pump | 15L |
| M40/1 | Pneumatic pump for dynamic seat control | 15L |
| M40/1x1 | 13J | |
| M40x1 | ||
| M44 | Charge air cooler circulation pump | 39L |
| M44 | Charge air cooler circulation pump | 39L |
| M45 | Engine coolant circulation pump | 38L |
| N10/2 | Rear SAM control unit with fuse and relay module | 12A |
| N10/2 | Rear SAM control unit with fuse and relay module | 5A |
| N10/2 | Rear SAM control unit with fuse and relay module | 20A |
| N10/2 | Rear SAM control unit with fuse and relay module | 28A |
| N10/2 | Rear SAM control unit with fuse and relay module | 37A |
| N10/2 | Rear SAM control unit with fuse and relay module | 44A |
| N10/2 | Rear SAM control unit with fuse and relay module | 52A |
| N10/2 | Rear SAM control unit with fuse and relay module | 60A |
| N10/2f116 | Fuse 116 | 38C |
| N10/2f119 | Fuse 119 | 35C |
| N10/2f120 | Fuse 120 | 34C |
| N10/2f121 | Fuse 121 | 23C |
| N10/2f122 | Fuse 122 | 29C |
| N10/2f127 | Fuse 127 | 12C |
| N10/2f141 | Fuse 141 | 54C |
| N10/2f142 | Fuse 142 | 46C |
| N10/2f143 | Fuse 143 | 49C |
| N10/2f144 | Fuse 144 | 51C |
| N10/2f145 | Fuse 145 | 52C |
| N10/2f146 | Fuse 146 | 56C |
| N10/2f148 | Fuse 148 | 58C |
| N10/2kM | Circuit 15 (2)/spare 1 relay (changeover contact) | 4A |
| N10/2kQ | Circulation pump relay | 40A |
| N123/1 | Universal Portable CTEL Interface (UPCI [UHI]) control unit | 59L |
| N3/10 | ME-SFI [ME] control unit | 42L |
| N3/10 | ME-SFI [ME] control unit | 43L |
| N3/10 | ME-SFI [ME] control unit | 42L |
| N62 | PTS control unit | 46L |
| N62 | PTS control unit | 46L |
| N62 | PTS control unit | 47L |
| N62/1 | Radar sensors control unit (SGR) | 50L |
| N62/1 | Radar sensors control unit (SGR) | 50L |
| N62/2 | Video and radar sensor system control unit | 51L |
| N66/10 | Backup camera voltage supply module | 54L |
| N66/2 | Backup camera control unit | 54L |
| N82/1 | Vehicle power supply control unit | 4L |
| N93/1 | Audio tuner control unit | 23L |
| U1 | Valid for {{USA}} | 26G |
| U1 | Valid for {{USA}} | 25F |
| U1019 | Valid for engine 278 | 38G |
| U1028 | Valid for engine 157 | 38H |
| U12 | Valid for left-hand drive vehicles | 39E |
| U13 | Valid for right-hand drive vehicles | 39E |
| U152 | Valid for engine 156 | 7J |
| U152 | Valid for engine 156 | 38G |
| U19 | Valid for standard equipment | 10F |
| U43 | Valid for ECE | 26G |
| U43 | Valid for ECE | 26F |
| U484 | Valid for M273 ME | 7J |
| U484 | Valid for M273 ME | 7H |
| U500 | Not valid for Sound System | 21F |
| U52 | Valid for {{Japan}} | 30G |
| U52 | Valid for {{Japan}} | 30F |
| U52 | Valid for {{Japan}} | 53F |
| U538 | Valid for Parktronic System | 45G |
| U538 | Valid for Parktronic System | 45F |
| U54 | Valid for all except {{Japan}} | 53G |
| U749 | Valid for multicontour seat (MCS [MKS]) | 12G |
| U750 | Valid for dynamic seat (DS [FDS]) | 12F |
| U779 | Valid for engine 275 | 38G |
| U899 | Valid for backup camera | 53F |
| U899 | Valid for backup camera | 53G |
| U909 | Valid for DISTRONIC PLUS | 49H |
| U909 | Valid for DISTRONIC PLUS | 49F |
| U909 | Valid for DISTRONIC PLUS | 49G |
| U911 | Valid for lumbar support | 10G |
| U966 | Valid for engine 275.953 | 7J |
| U967 | Valid for engine 275.982 | 7J |
| U987 | Valid for Distronic Plus (light) | 49G |
| W15/1 | Ground (right footwell) | 39E |
| W17/1 | Ground (left rear seat) | 13E |
| W34/1 | Ground (electronics - left footwell) | 39F |
| W54/3 | Ground (left rear wheelhouse) | 7G |
| X30/32 | Left interior CAN/FFS [RBA] voltage distributor connector | 17L |
| Z7/40 | Tml. 30 connector sleeve | 58G |
| Z7/48 | Circuit 87 D2 connector sleeve | 40L |
| Z7/5 | Circuit 87 connector sleeve | 40L |
| Z7/5 | Circuit 87 connector sleeve | 40L |
