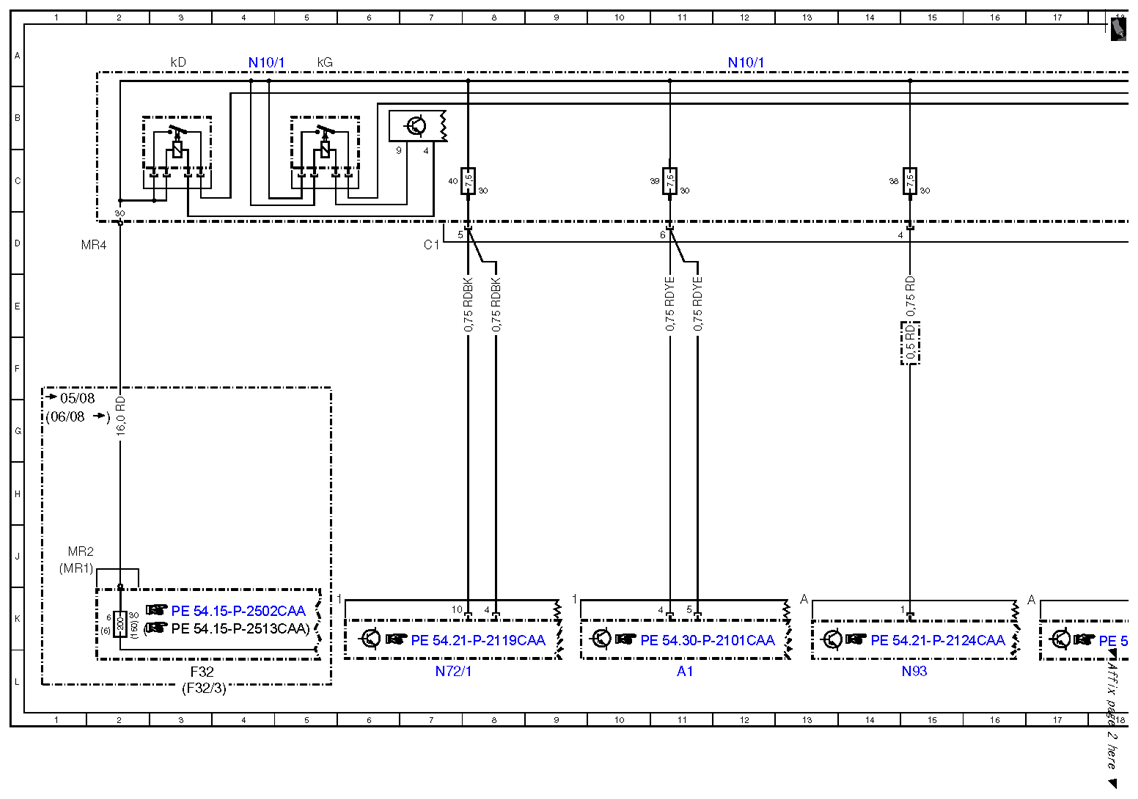

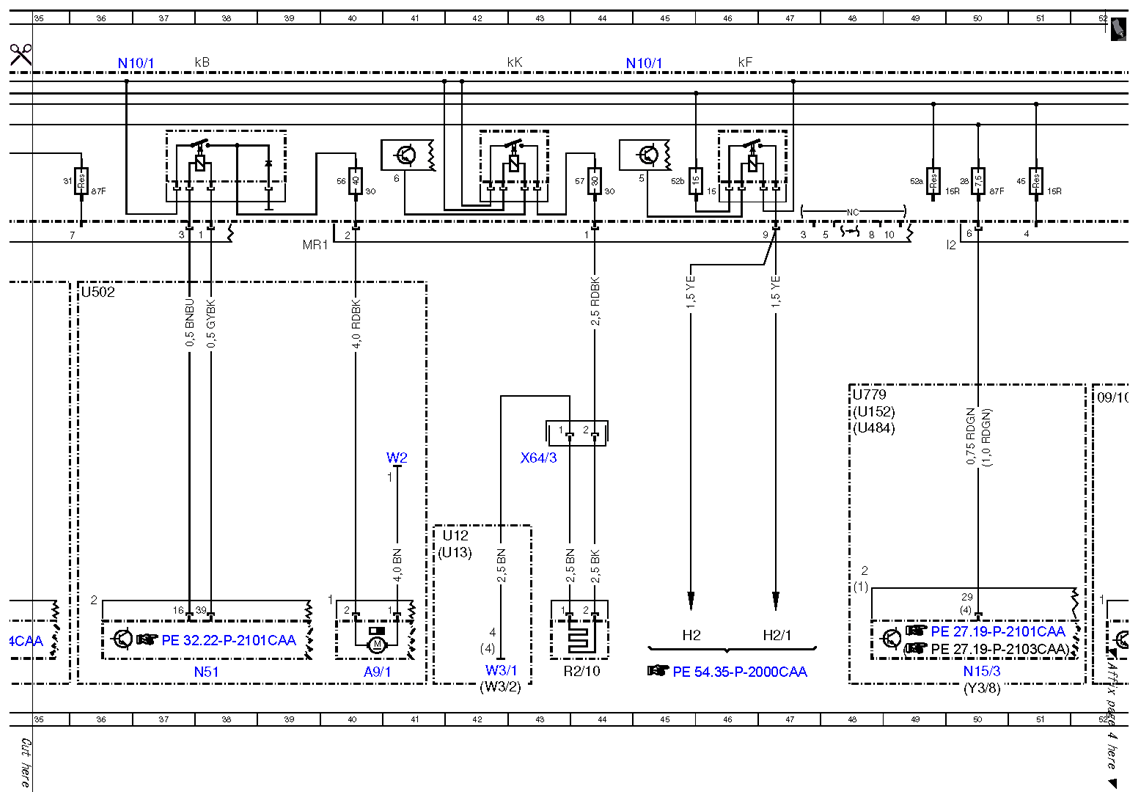

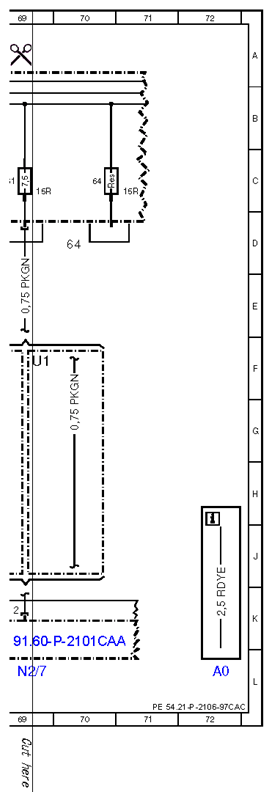

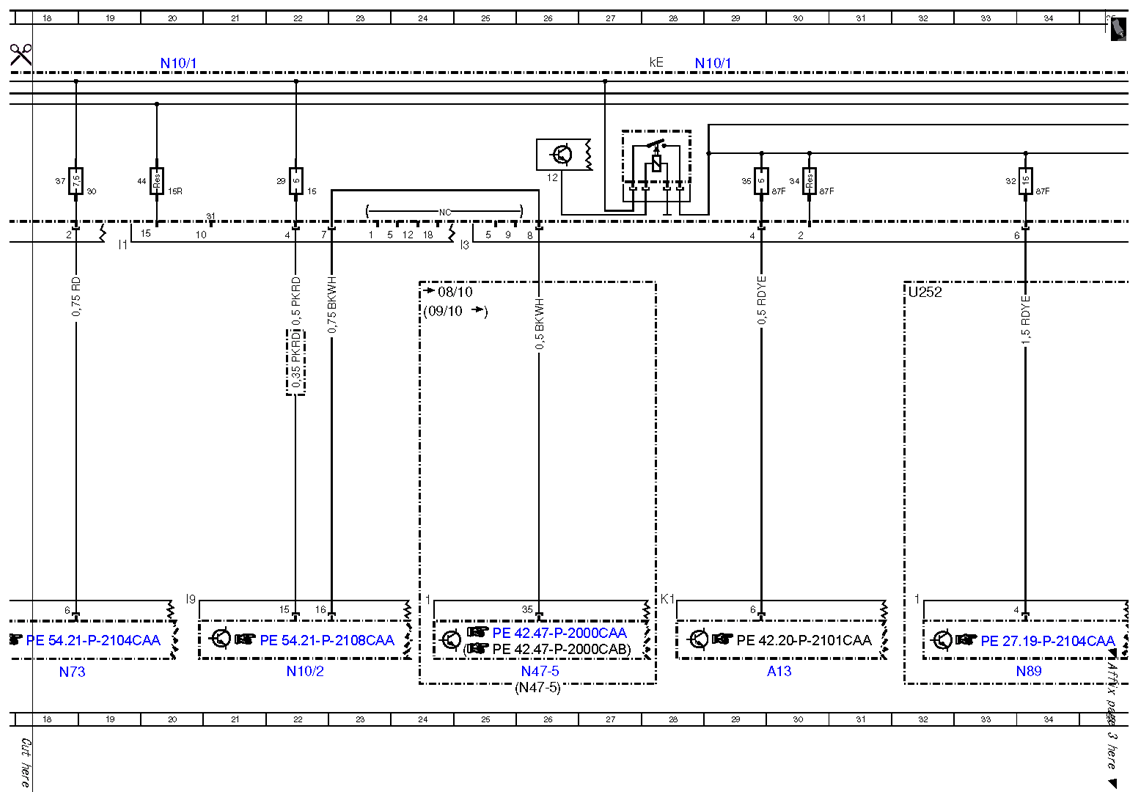

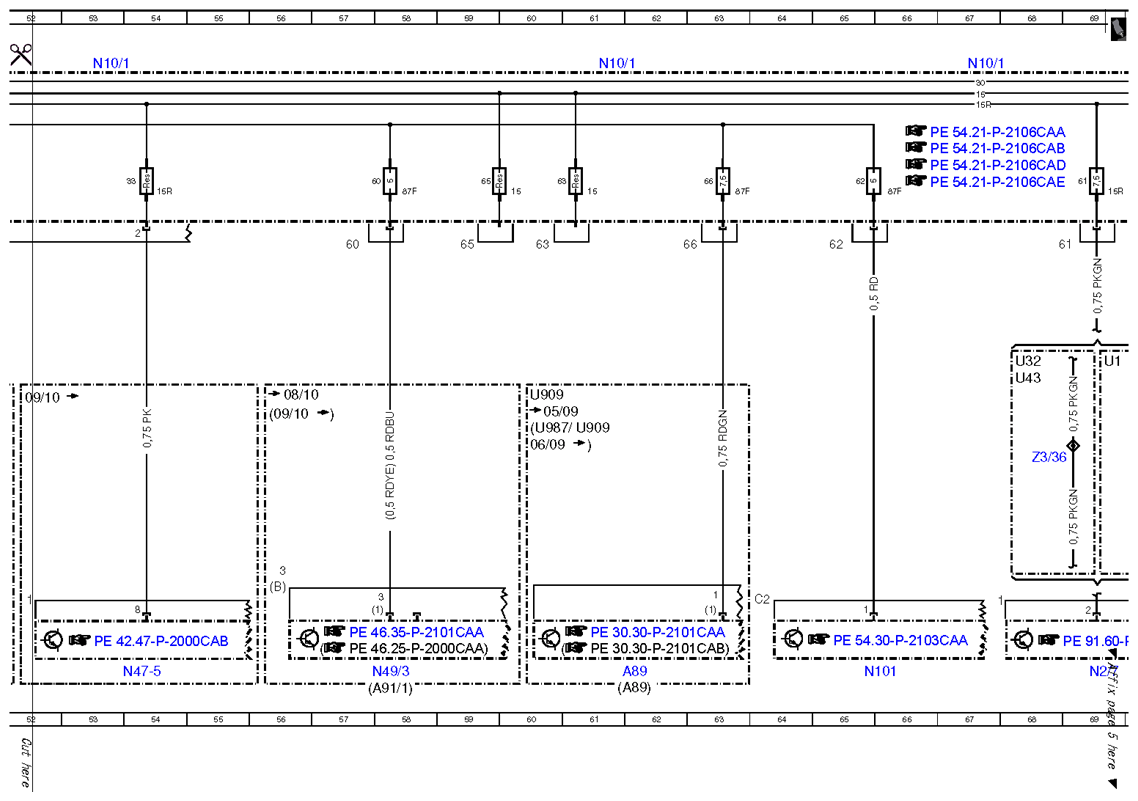

Wiring diagram of front SAM control unit with fuse and relay module (N10/1) - PE54.21-P-2106-97CAC
MODEL 216.3 Sheet 3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| A1 | Instrument cluster | 11L |
| A13 | Electric parking brake control unit | 30L |
| A89 | DTR control unit | 62L |
| A89 | DTR control unit | 62L |
| A9/1 | AIRMATIC compressor unit | 40L |
| A91/1 | Electrohydraulic power steering | 58L |
| F32 | Front prefuse | 3L |
| F32/3 | Engine compartment prefuse box | 3L |
| F32/3f6 | Fuse 6 | 2K |
| F32f6 | Fuse 6 | 2K |
| H2 | Left fanfare horn | 45K |
| H2/1 | Right fanfare horn | 47K |
| N10/1 | Front SAM control unit with fuse and relay module | 36A |
| N10/1 | Front SAM control unit with fuse and relay module | 4A |
| N10/1 | Front SAM control unit with fuse and relay module | 12A |
| N10/1 | Front SAM control unit with fuse and relay module | 20A |
| N10/1 | Front SAM control unit with fuse and relay module | 29A |
| N10/1 | Front SAM control unit with fuse and relay module | 45A |
| N10/1 | Front SAM control unit with fuse and relay module | 53A |
| N10/1 | Front SAM control unit with fuse and relay module | 61A |
| N10/1 | Front SAM control unit with fuse and relay module | 67A |
| N10/1f28 | Fuse 28 | 50C |
| N10/1f29 | Fuse 29 | 22C |
| N10/1f31 | Fuse 31 | 35C |
| N10/1f32 | Fuse 32 | 33C |
| N10/1f33 | Fuse 33 | 54C |
| N10/1f34 | Fuse 34 | 30C |
| N10/1f35 | Fuse 35 | 29C |
| N10/1f37 | Fuse 37 | 18C |
| N10/1f38 | Fuse 38 | 14C |
| N10/1f39 | Fuse 39 | 11C |
| N10/1f40 | Fuse 40 | 7C |
| N10/1f44 | Fuse 44 | 19C |
| N10/1f45 | Fuse 45 | 51C |
| N10/1f52a | Fuse 52a | 49C |
| N10/1f52b | Fuse 52B | 45C |
| N10/1f56 | Fuse 56 | 40C |
| N10/1f57 | Fuse 57 | 44C |
| N10/1f60 | Fuse 60 | 57C |
| N10/1f61 | Fuse 61 | 69C |
| N10/1f62 | Fuse 62 | 65C |
| N10/1f63 | Fuse 63 | 60C |
| N10/1f64 | Fuse 64 | 70C |
| N10/1f65 | Fuse 65 | 59C |
| N10/1f66 | Fuse 66 | 63C |
| N10/1kB | Air suspension compressor | 38A |
| N10/1kD | Circuit 15 relay | 3A |
| N10/1kE | Circuit 87 relay, chassis | 28A |
| N10/1kF | Fanfare horn relay | 46A |
| N10/1kG | Circuit 15R relay | 5A |
| N10/1kK | Wiper park position heater relay | 43A |
| N10/2 | Rear SAM control unit with fuse and relay module | 22L |
| N101 | Night vision assist control unit | 65L |
| N15/3 | ETC [EGS] control unit | 50L |
| N2/7 | Restraint systems control unit | 69L |
| N47-5 | ESP control unit | 26L |
| N47-5 | ESP control unit | 54L |
| N47-5 | ESP control unit | 26L |
| N49/3 | Electromechanical steering system control unit | 58L |
| N51 | AIRMATIC with ADS control unit | 38L |
| N72/1 | Upper control panel control unit | 7L |
| N73 | EIS [EZS] control unit | 18L |
| N89 | Transmission oil auxiliary pump control unit | 34L |
| N93 | Central gateway control unit | 15L |
| R2/10 | Wiper park heater | 44L |
| U1 | Valid for {{USA}} | 69F |
| U12 | Valid for left-hand drive vehicles | 41J |
| U13 | Valid for right-hand drive vehicles | 42J |
| U152 | Valid for engine 156 | 48J |
| U252 | Valid for ECO start/stop function | 32E |
| U32 | Valid for {{Kanada}} | 68F |
| U43 | Valid for ECE | 68F |
| U484 | Valid for M273 ME | 48G |
| U502 | Valid for AIRMATIC | 36E |
| U779 | Valid for engine 275 | 48G |
| U909 | Valid for DISTRONIC PLUS | 61G |
| U909 | Valid for DISTRONIC PLUS | 60G |
| U987 | Valid for Distronic Plus (light) | 60G |
| W2 | Ground (right front, at lamp unit) | 41H |
| W3/1 | Ground (right front wheelhouse) | 42L |
| W3/2 | Ground (left front wheelhouse) | 42L |
| X64/3 | Wiper park heater connector | 43H |
| Y3/8 | Electric control unit (VGS) | 50L |
| Z3/36 | ACSR [AKSE] circuit 15R connector sleeve | 68G |
