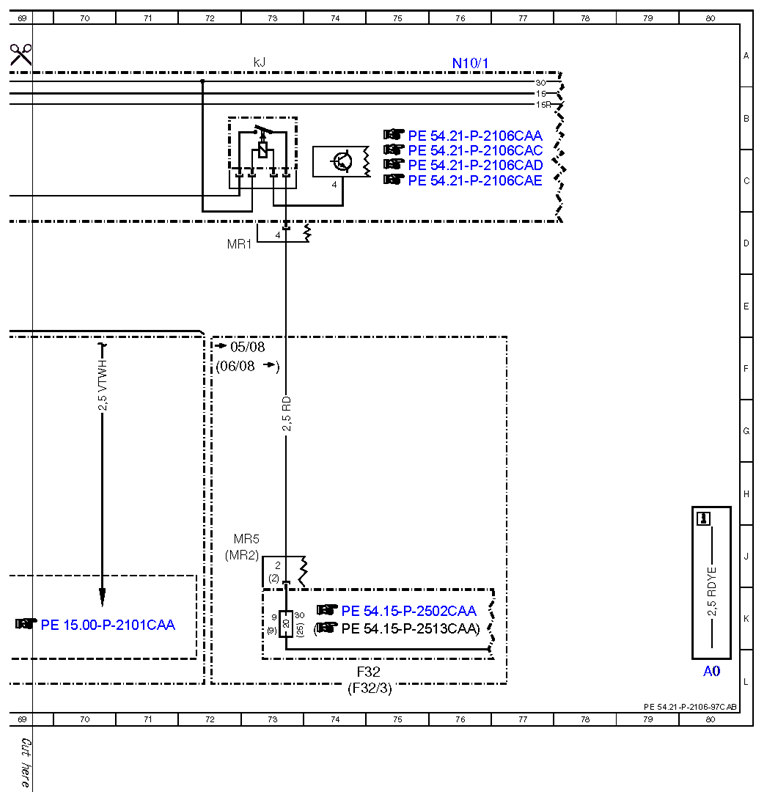

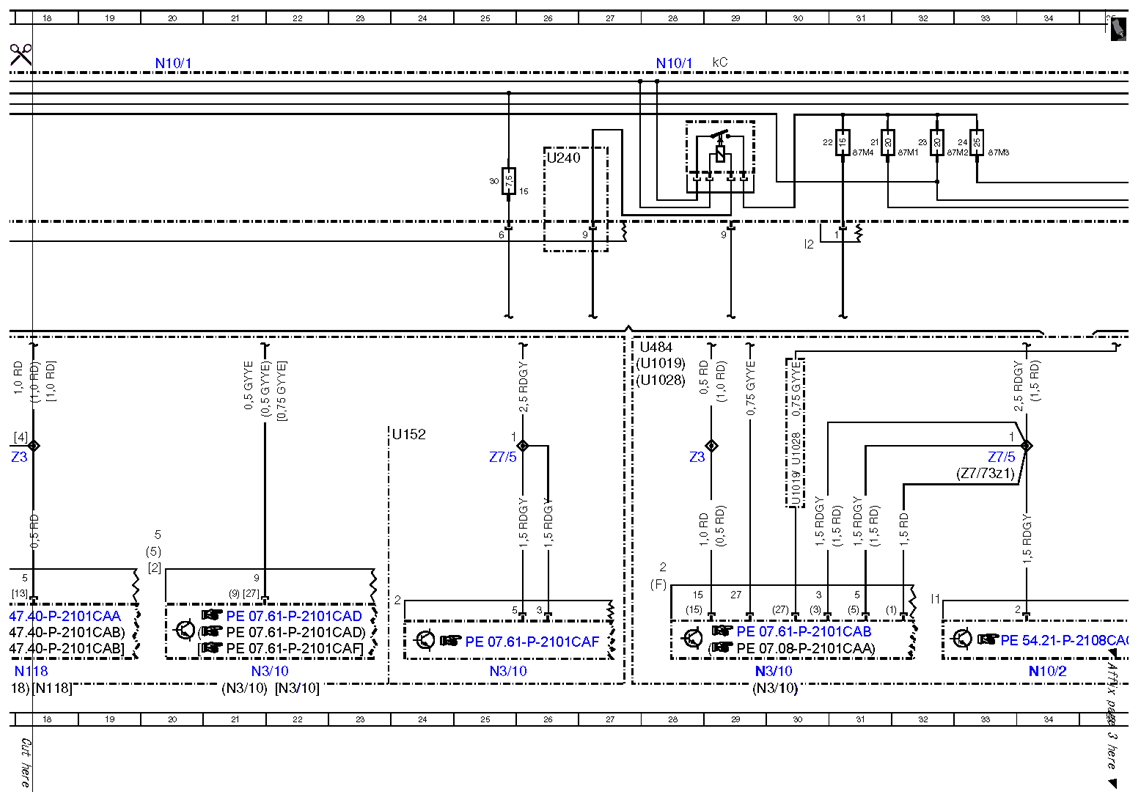

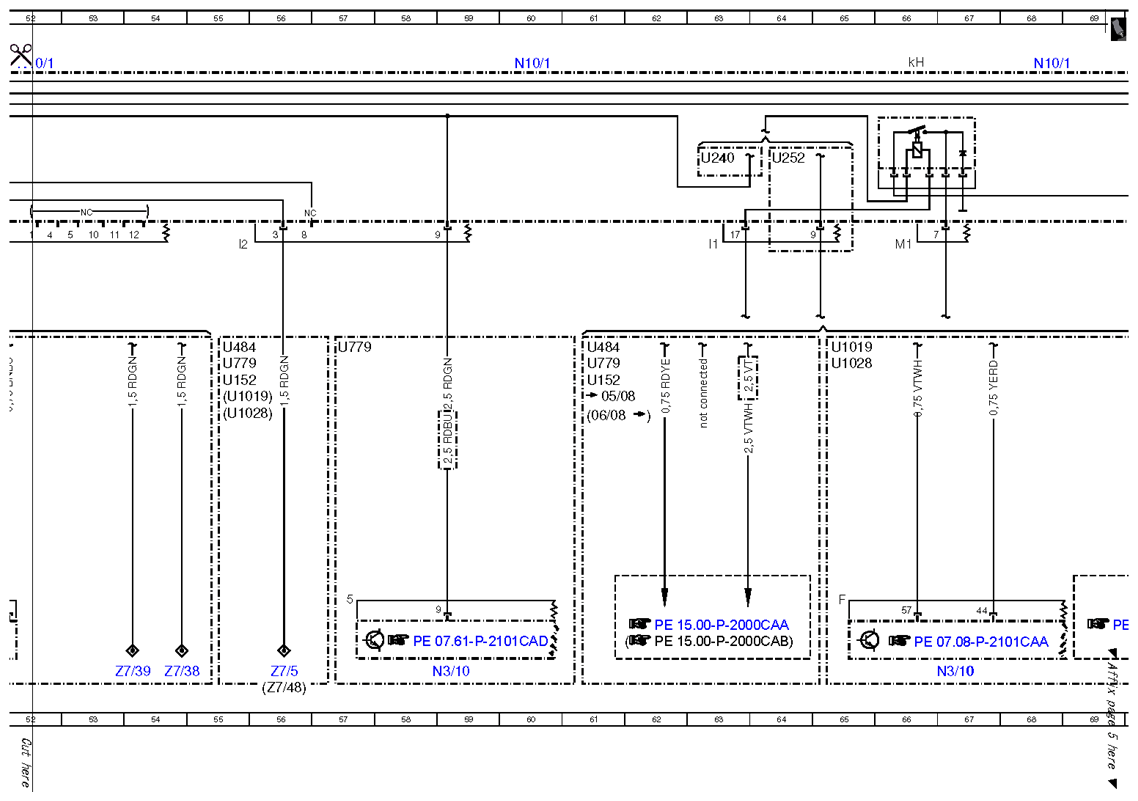

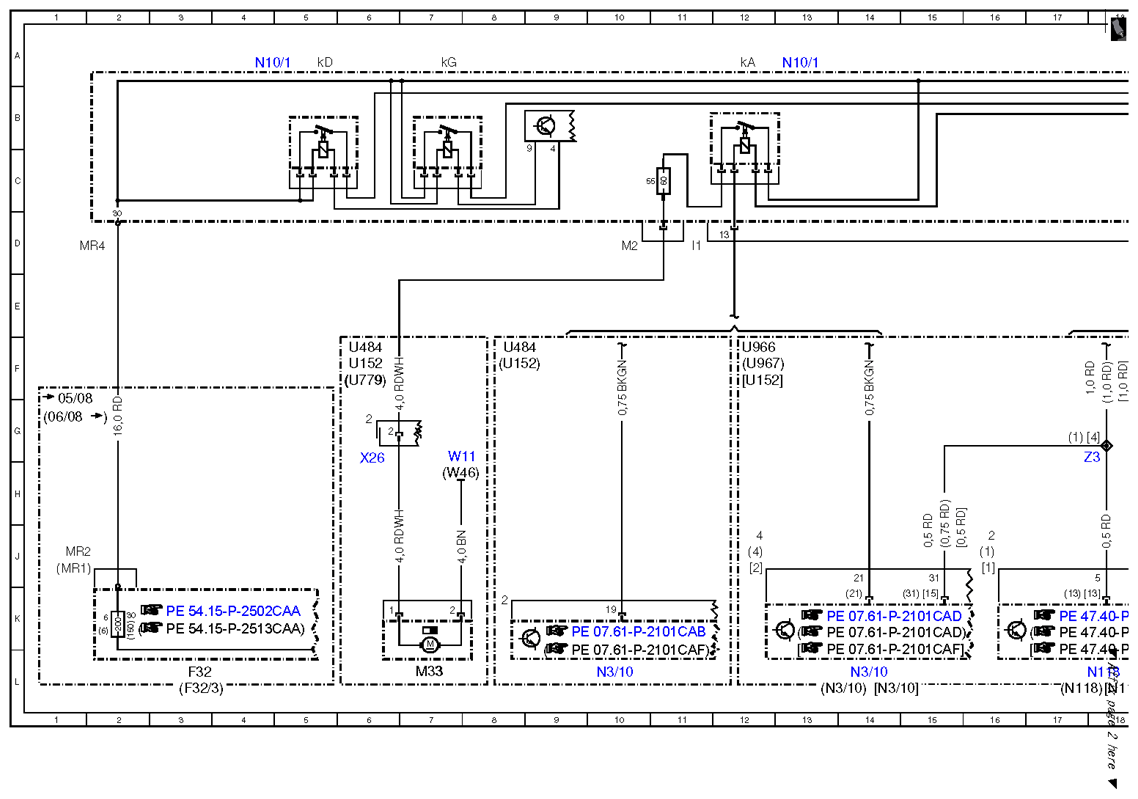

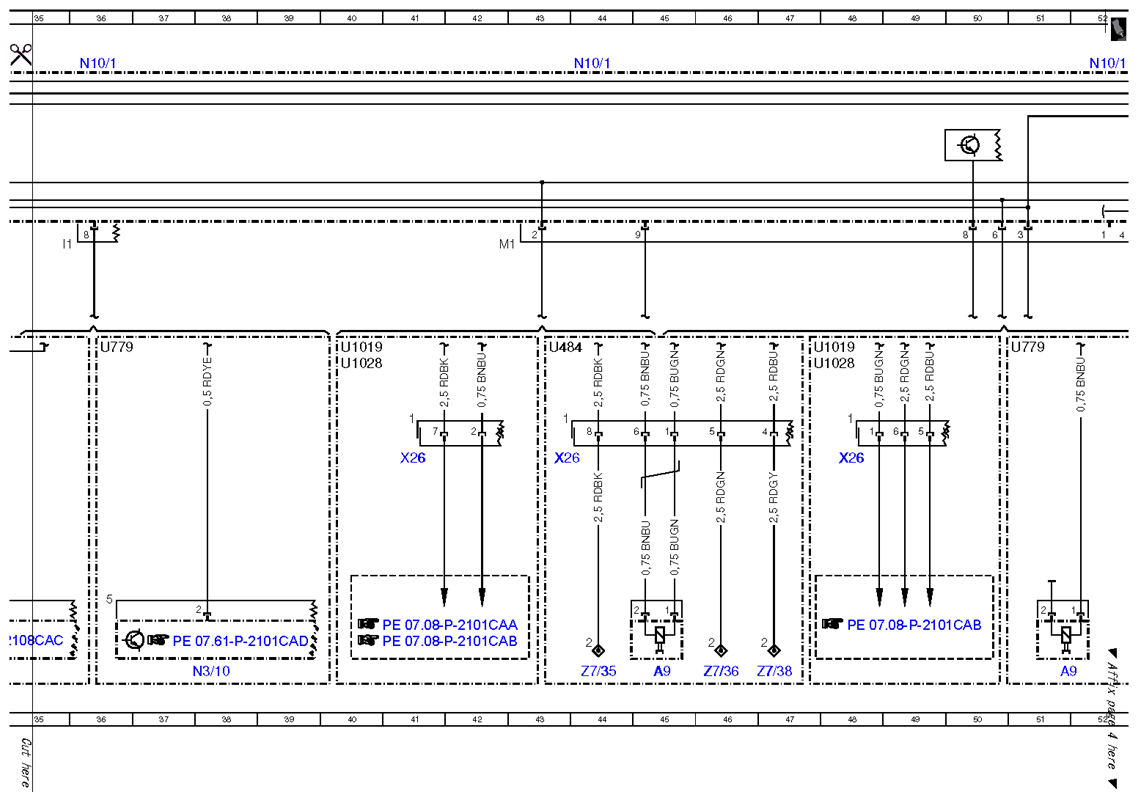

Wiring diagram of front SAM control unit with fuse and relay module (N10/1) - PE54.21-P-2106-97CAB
MODEL 216.3 Sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| A9 | Refrigerant compressor | 45L |
| A9 | Refrigerant compressor | 51L |
| F32 | Front prefuse | 3L |
| F32 | Front prefuse | 75L |
| F32/3 | Engine compartment prefuse box | 3L |
| F32/3 | Engine compartment prefuse box | 75L |
| F32/3f6 | Fuse 6 | 2K |
| F32/3f9 | Fuse 9 | 73K |
| F32f6 | Fuse 6 | 2K |
| F32f9 | Fuse 9 | 73K |
| M33 | Electric air pump | 7L |
| N10/1 | Front SAM control unit with fuse and relay module | 4A |
| N10/1 | Front SAM control unit with fuse and relay module | 13A |
| N10/1 | Front SAM control unit with fuse and relay module | 28A |
| N10/1 | Front SAM control unit with fuse and relay module | 20A |
| N10/1 | Front SAM control unit with fuse and relay module | 36A |
| N10/1 | Front SAM control unit with fuse and relay module | 44A |
| N10/1 | Front SAM control unit with fuse and relay module | 52A |
| N10/1 | Front SAM control unit with fuse and relay module | 60A |
| N10/1 | Front SAM control unit with fuse and relay module | 68A |
| N10/1 | Front SAM control unit with fuse and relay module | 76A |
| N10/1f21 | Fuse 21 | 31B |
| N10/1f22 | Fuse 22 | 30B |
| N10/1f23 | Fuse 23 | 32B |
| N10/1f24 | Fuse 24 | 33B |
| N10/1f30 | Fuse 30 | 25C |
| N10/1f55 | Fuse 55 | 10C |
| N10/1kA | Air pump relay | 12A |
| N10/1kC | Circuit 87 relay, engine | 29A |
| N10/1kD | Circuit 15 (2)/spare 1 relay (changeover contact) | 5A |
| N10/1kG | Circuit 15R relay | 7A |
| N10/1kH | Circuit 50 relay, starter | 66A |
| N10/1kJ | Circuit 15 relay, starter | 73A |
| N10/2 | Rear SAM control unit with fuse and relay module | 34L |
| N118 | Fuel pump control unit | 18L |
| N118 | Fuel pump control unit | 17L |
| N118 | Fuel pump control unit | 18L |
| N3/10 | ME-SFI [ME] control unit | 14L |
| N3/10 | ME-SFI [ME] control unit | 10L |
| N3/10 | ME-SFI [ME] control unit | 13L |
| N3/10 | ME-SFI [ME] control unit | 14L |
| N3/10 | ME-SFI [ME] control unit | 21L |
| N3/10 | ME-SFI [ME] control unit | 21L |
| N3/10 | ME-SFI [ME] control unit | 25L |
| N3/10 | ME-SFI [ME] control unit | 22L |
| N3/10 | ME-SFI [ME] control unit | 29L |
| N3/10 | ME-SFI [ME] control unit | 29L |
| N3/10 | ME-SFI [ME] control unit | 38L |
| N3/10 | ME-SFI [ME] control unit | 59L |
| N3/10 | ME-SFI [ME] control unit | 67L |
| U1019 | Valid for engine 278 | 30H |
| U1019 | Valid for engine 278 | 27F |
| U1019 | Valid for engine 278 | 40F |
| U1019 | Valid for engine 278 | 55G |
| U1019 | Valid for engine 278 | 65F |
| U1019 | Valid for engine 278 | 47F |
| U1028 | Valid for engine 157 | 27F |
| U1028 | Valid for engine 157 | 30H |
| U1028 | Valid for engine 157 | 40F |
| U1028 | Valid for engine 157 | 55G |
| U1028 | Valid for engine 157 | 65F |
| U1028 | Valid for engine 157 | 47F |
| U152 | Valid for engine 156 | 12F |
| U152 | Valid for engine 156 | 24G |
| U152 | Valid for engine 156 | 6F |
| U152 | Valid for engine 156 | 8F |
| U152 | Valid for engine 156 | 55F |
| U152 | Valid for engine 156 | 61F |
| U240 | Valid for all except ECO start/stop function | 63C |
| U240 | Valid for all except ECO start/stop function | 26C |
| U252 | Valid for ECO start/stop function | 64C |
| U484 | Valid for M273 ME | 6F |
| U484 | Valid for M273 ME | 8F |
| U484 | Valid for M273 ME | 27F |
| U484 | Valid for M273 ME | 43F |
| U484 | Valid for M273 ME | 55F |
| U484 | Valid for M273 ME | 61F |
| U779 | Valid for engine 275 | 6F |
| U779 | Valid for engine 275 | 36F |
| U779 | Valid for engine 275 | 51F |
| U779 | Valid for engine 275 | 55F |
| U779 | Valid for engine 275 | 57F |
| U779 | Valid for engine 275 | 61F |
| U966 | Valid for engine 275.953 | 12F |
| U967 | Valid for engine 275.982 | 12F |
| W11 | Ground (engine - electrical line connected) | 7G |
| W46 | Ground (air pump) | 7H |
| X26 | Interior and engine wiring harness connector | 6H |
| X26 | Interior and engine wiring harness connector | 43H |
| X26 | Interior and engine wiring harness connector | 41H |
| X26 | Interior and engine wiring harness connector | 48H |
| Z3 | Tml. 15 connector sleeve | 18G |
| Z3 | Tml. 15 connector sleeve | 28G |
| Z7/35 | Circuit 87 M1e connector sleeve | 44L |
| Z7/36 | Circuit 87 M2e connector sleeve | 46L |
| Z7/38 | Circuit 87 M1i connector sleeve | 47L |
| Z7/38 | Circuit 87 M1i connector sleeve | 54L |
| Z7/39 | Circuit 87 M2i connector sleeve | 53L |
| Z7/48 | Circuit 87 D2 connector sleeve | 56L |
| Z7/5 | Circuit 87 connector sleeve | 25G |
| Z7/5 | Circuit 87 connector sleeve | 33G |
| Z7/5 | Circuit 87 connector sleeve | 56L |
| Z7/73z1 | Circuit 87 D4 connector sleeve | 33H |
