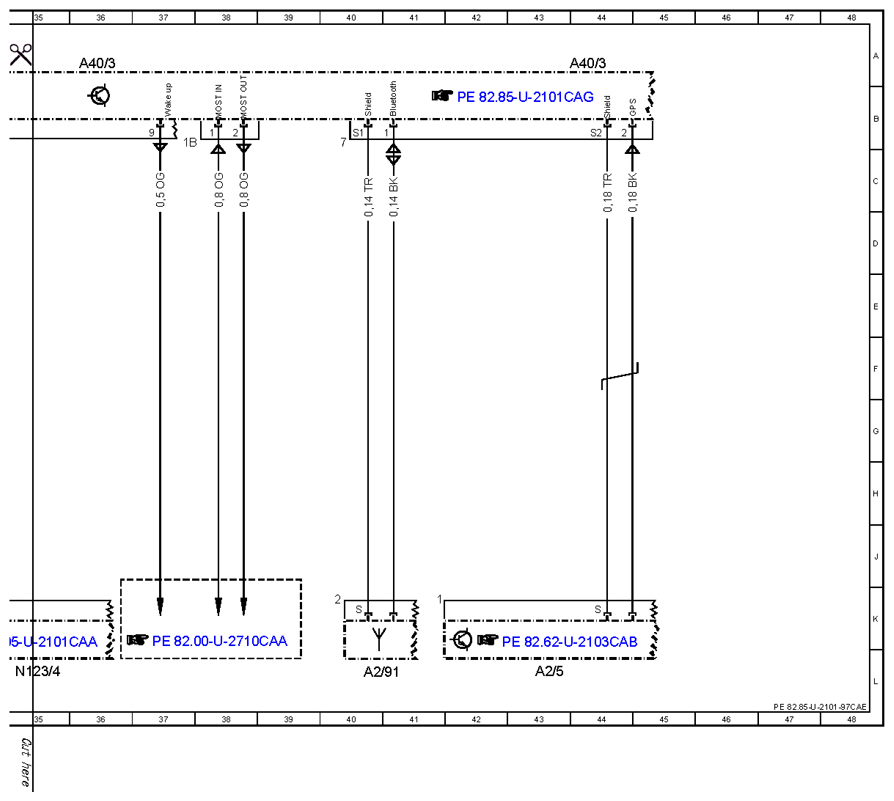

| A2/5 |
Antenna splitter |
43L |
| A2/91 |
Bluetooth antenna |
40L |
| A40/10 |
SPLITVIEW display |
8L |
| A40/10 |
SPLITVIEW display |
12L |

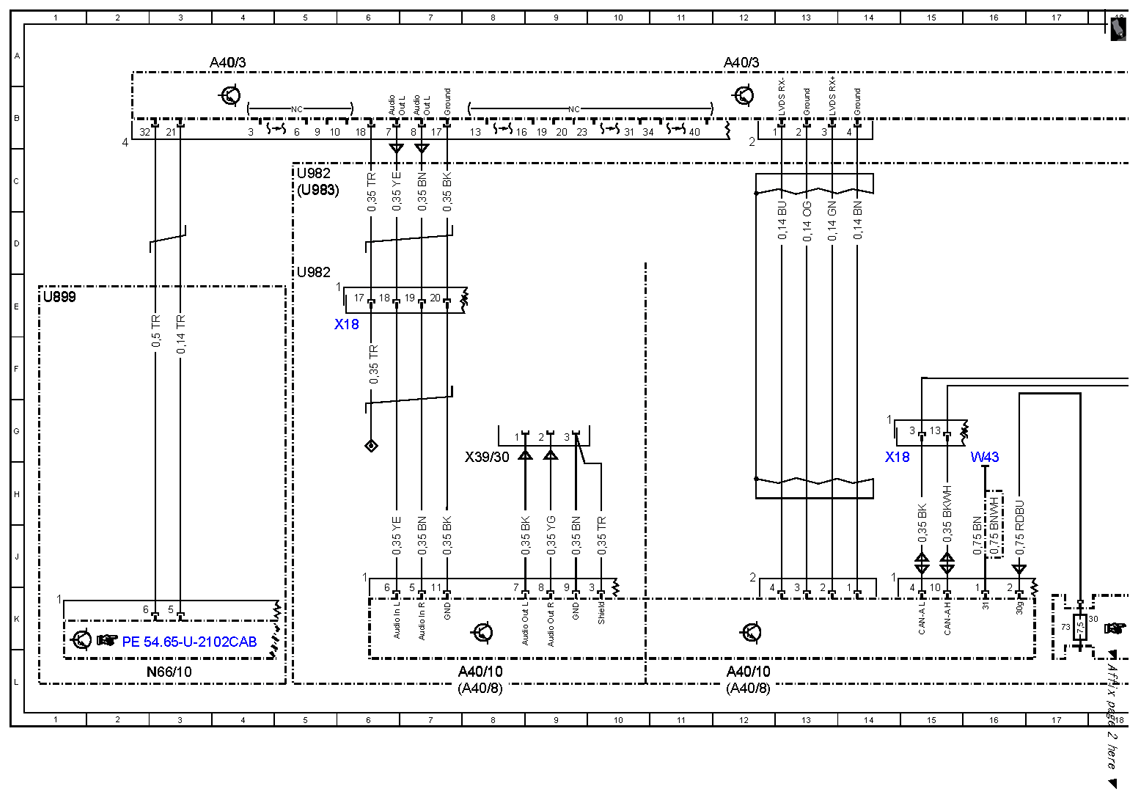

| A40/3 |
COMAND control unit |
4A |
| A40/3 |
COMAND control unit |
44A |
| A40/3 |
COMAND control unit |
12A |
| A40/3 |
COMAND control unit |
20A |
| A40/3 |
COMAND control unit |
28A |
| A40/3 |
COMAND control unit |
36A |
| A40/8 |
COMAND display |
8L |
| A40/8 |
COMAND display |
12L |
| CAN A |
Telematics CAN |
21K |
| CAN A |
Telematics CAN |
24K |
| CAN F |
Central CAN |
27K |

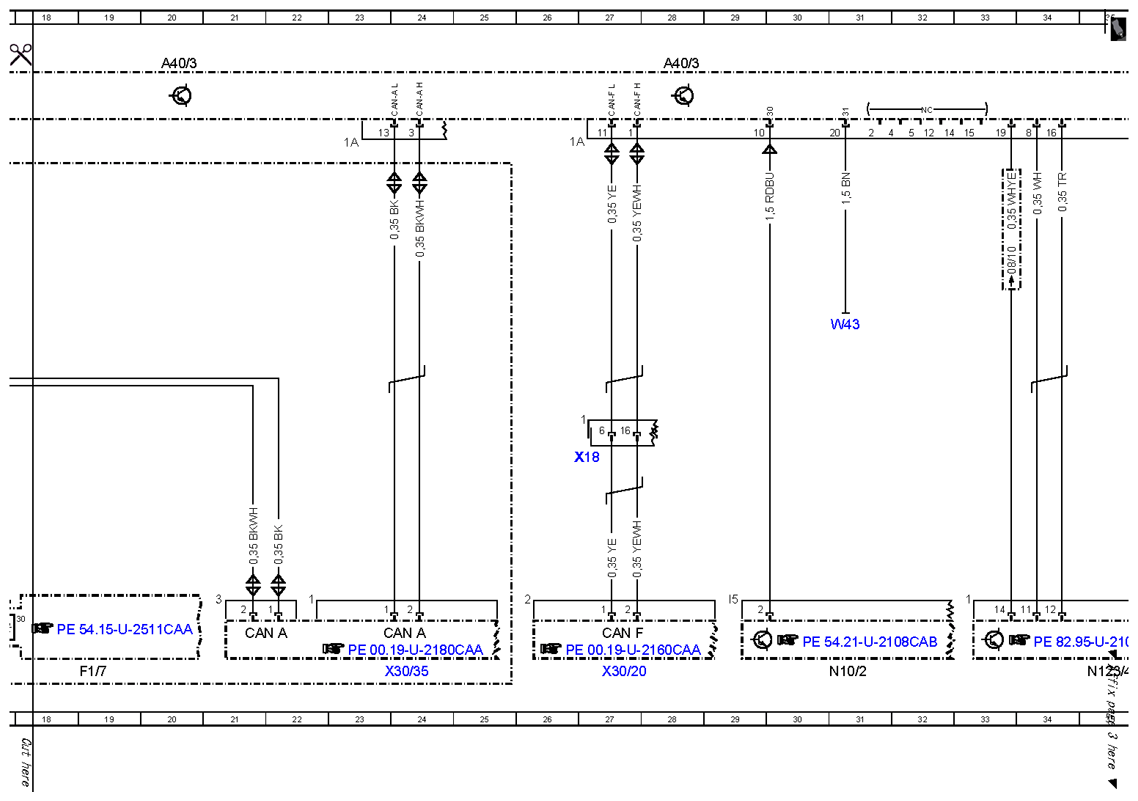

| F1/7 |
Left instrument panel fuse box |
19L |
| F1/7f99 |
Fuse 99 |
17K |
| N10/2 |
Rear SAM control unit with fuse and relay module |
31L |
| N123/4 |
Emergency call system control unit |
35L |
| N66/10 |
Backup camera voltage supply module |
3L |
| U899 |
Valid for backup camera |
1E |
| U982 |
Valid for SPLITVIEW display |
5E |
| U982 |
Valid for SPLITVIEW display |
5C |
| U983 |
Valid for Audio/COMAND display |
5C |
| W43 |
Ground (reference, image transmission systems) |
31E |
| W43 |
Ground (reference, image transmission systems) |
16H |
| X18 |
Cockpit wiring harness and FFS [RBA] connector |
6E |
| X18 |
Cockpit wiring harness and FFS [RBA] connector |
14H |
| X18 |
Cockpit wiring harness and FFS [RBA] connector |
27H |
| X30/20 |
Central CAN voltage distributor connector |
27L |
| X30/35 |
Telematics CAN voltage distributor connector |
24L |
| X39/30 |
Headphones connecting point |
8H |
