| A2/49 |
Telephone and GPS antenna |
25L |
| A2/49a2 |
GPS antenna |
23L |
| A2/5 |
Antenna splitter |
26L |

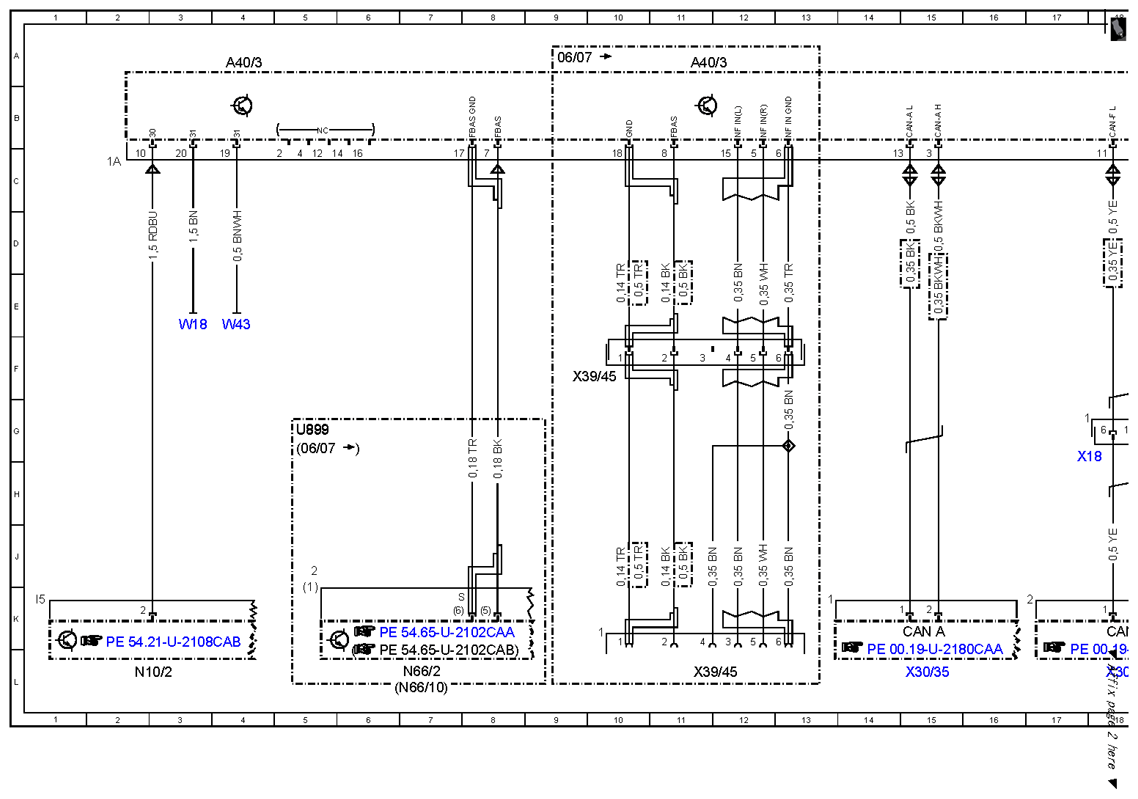

| A40/3 |
COMAND control unit |
4A |
| A40/3 |
COMAND control unit |
11A |
| A40/3 |
COMAND control unit |
20A |
| A40/3 |
COMAND control unit |
28A |
| A40/3 |
COMAND control unit |
33A |

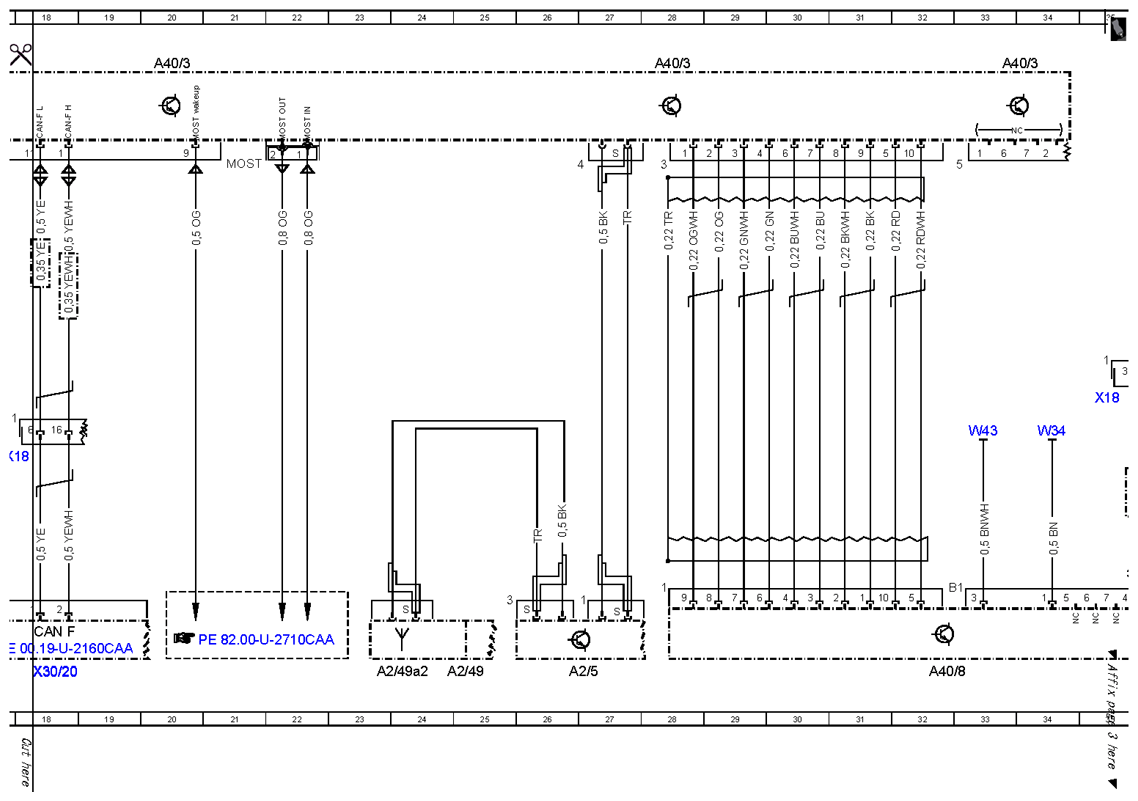

| A40/8 |
COMAND display |
32L |
| CAN A |
Telematics CAN |
15K |
| CAN A |
Telematics CAN |
42K |
| CAN F |
Central CAN |
18K |
| MOST |
Media Oriented System Transport |
21C |

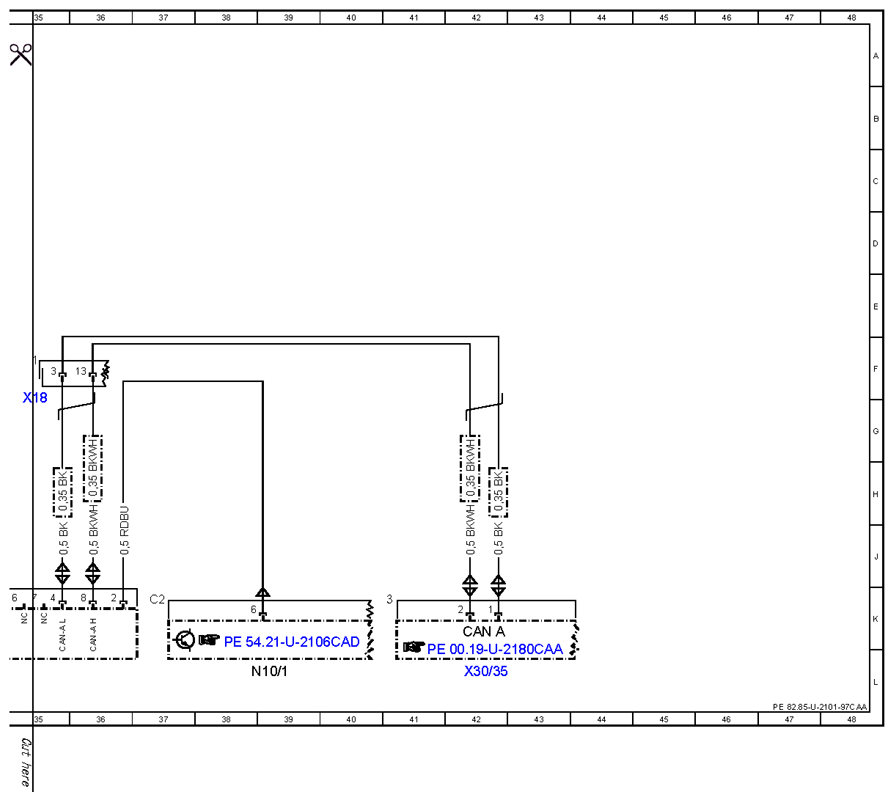

| N10/1 |
Front SAM control unit with fuse and relay module |
39L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
2L |
| N66/10 |
Backup camera voltage supply module |
7L |
| N66/2 |
Backup camera control unit |
7L |
| U899 |
Valid for backup camera |
5G |
| W18 |
Ground (left front seat crossmember) |
3E |
| W34 |
Ground (left footwell) |
34G |
| W43 |
Ground (reference, image transmission systems) |
4E |
| W43 |
Ground (reference, image transmission systems) |
33G |
| X18 |
Cockpit wiring harness and FFS [RBA] connector |
18G |
| X18 |
Cockpit wiring harness and FFS [RBA] connector |
35G |
| X30/20 |
Central CAN voltage distributor connector |
18L |
| X30/35 |
Telematics CAN voltage distributor connector |
15L |
| X30/35 |
Telematics CAN voltage distributor connector |
42L |
| X39/45 |
Walkman separation point |
10F |
| X39/45 |
Walkman separation point |
11L |
