| 1 |
Voice input, signal |
6G |
| 1 |
Voice input, signal |
5K |
| 2 |
Telephone, signal |
5F |
| 2 |
Telephone, signal |
2F |
| 2 |
Telephone, signal |
7D |
| 2 |
Telephone, signal |
7B |
| 3 |
Voice output, signal |
8J |
| 4 |
Mute, signal |
11F |
| 4 |
Mute, signal |
13D |
| 4 |
Mute, signal |
16B |
| 4 |
Mute, signal |
18E |
| 5 |
Circuit 15R/circuit 15, status ON |
9F |
| 5 |
Circuit 15R/circuit 15, status ON |
13H |

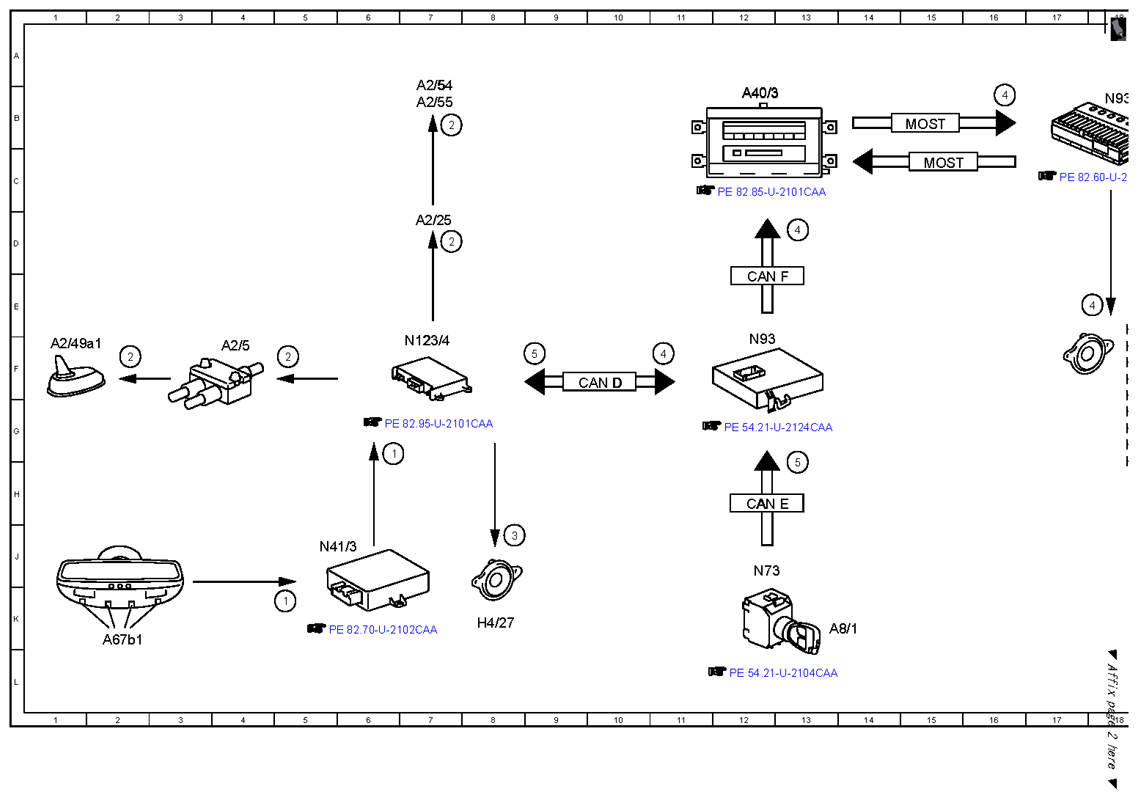

| A2/25 |
Emergency call system antenna splitter |
7D |
| A2/49a1 |
Telephone antenna |
1F |
| A2/5 |
Antenna splitter |
4F |
| A2/54 |
Emergency call system left backup antenna |
7B |
| A2/55 |
Emergency call system right backup antenna |
7B |
| A40/3 |
COMAND control unit |
12B |
| A67b1 |
Hands-free system microphone group |
2K |
| A8/1 |
Transmitter key |
13K |
| CAN D |
Diagnostic CAN |
10F |
| CAN E |
Chassis CAN |
12H |
| CAN F |
Central CAN |
12E |

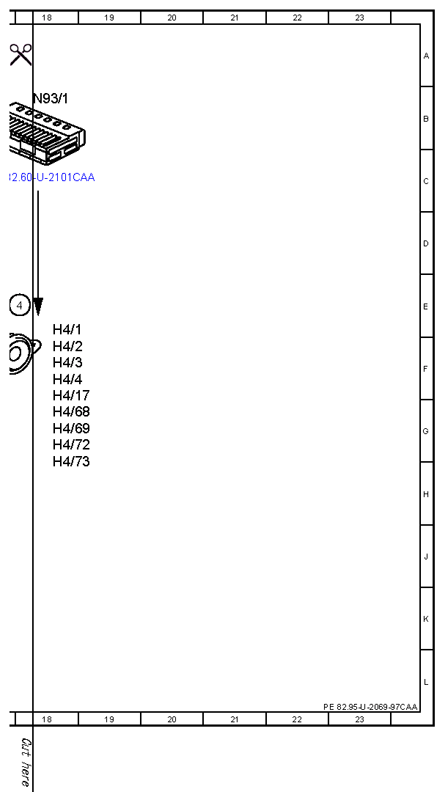

| H4/1 |
Left door speaker group |
18E |
| H4/17 |
Bass module speaker |
18G |
| H4/2 |
Right door speaker group |
18F |
| H4/27 |
Center cockpit speaker (centerfill) |
8K |
| H4/3 |
Left door rear speaker |
18F |
| H4/4 |
Right door rear speaker |
18F |
| H4/68 |
Left door Sound tweeter |
18G |
| H4/69 |
Right door Sound tweeter |
18G |
| H4/72 |
Left door Sound woofer and midrange speaker group |
18G |
| H4/73 |
Right door Sound woofer and midrange speaker group |
18H |
| MOST |
Media Oriented System Transport |
15B |
| MOST |
Media Oriented System Transport |
15C |
| N123/4 |
Emergency call system control unit |
7F |
| N41/3 |
Voice control system (VCS [SBS]) control unit |
5J |
| N73 |
EIS [EZS] control unit |
12J |
| N93 |
Central gateway control unit |
12F |
| N93/1 |
Audio tuner control unit |
18B |
