Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-97CAE

MODEL 216.3 except CODE (498) Japan version as of model year 2010 /YoM 09, HIGH Class, control unit A40/3, Sheet 1

Code: Designation: Position:
A0 Color code key 72L
A2/49a2 GPS antenna 64L
A2/5 Antenna splitter 67L
A2/91 Bluetooth antenna 61L
A28/3 E-net compensator 39L
A34/13 Rear portable CTEL bracket 43L
A34/7 Bluetooth module 46L
A40/10 SPLITVIEW display 16L
A40/10 SPLITVIEW display 21L
A40/3 COMAND control unit 4A
A40/3 COMAND control unit 12A
A40/3 COMAND control unit 20A
A40/3 COMAND control unit 28A
A40/3 COMAND control unit 36A
A40/3 COMAND control unit 44A
A40/3 COMAND control unit 52A
A40/3 COMAND control unit 61A
A40/8 COMAND display 16L
A40/8 COMAND display 21L
A90/1 TV combination tuner (analog/digital) 8L
CAN A Telematics CAN 26K
CAN A Telematics CAN 29K
CAN F Central CAN 32K
F1/7 Left instrument panel fuse box 24L
F1/7f99 Fuse 99 22K
N10/2 Rear SAM control unit with fuse and relay module 36L
N10/2 Rear SAM control unit with fuse and relay module 50L
N10/2f129 Fuse 129 48K
N123/4 Emergency call system control unit 54L
N66/10 Backup camera voltage supply module 3L
U1 Valid for {{USA}} 52E
U1 Valid for {{USA}} 65E
U12 Valid for left-hand drive vehicles 59E
U13 Valid for right-hand drive vehicles 59E
U2 Valid for all except{{USA}} 38E
U2 Valid for all except{{USA}} 63E
U43 Valid for ECE 44G
U899 Valid for backup camera 1E
U982 Valid for SPLITVIEW display 10E
U982 Valid for SPLITVIEW display 10C
U983 Valid for Audio/COMAND display 10C
W43 Ground (reference, image transmission systems) 21H
W43 Ground (reference, image transmission systems) 36E
W6 Ground (left wheelhouse in luggage compartment) 47L
X1/16 Roof antenna connector 64H
X18 Cockpit wiring harness and FFS [RBA] connector 19H
X18 Cockpit wiring harness and FFS [RBA] connector 32H
X18 Cockpit wiring harness and FFS [RBA] connector 11E
X30/20 Central CAN voltage distributor connector 32L
X30/35 Telematics CAN voltage distributor connector 29L
X39/30 Headphones connecting point 13H
Z20/31 Tracer wire connector sleeve 17H
Z20/31 Tracer wire connector sleeve 17C
Z20/62 Screening end connector sleeve 11G
Z6/56 Circuit 31 connector sleeve 43G
Z6/56 Circuit 31 connector sleeve 47G
Z7/40 Tml. 30 connector sleeve 44G
Z7/40 Tml. 30 connector sleeve 46G
Z99/10 E-net compensator connector sleeve 42G

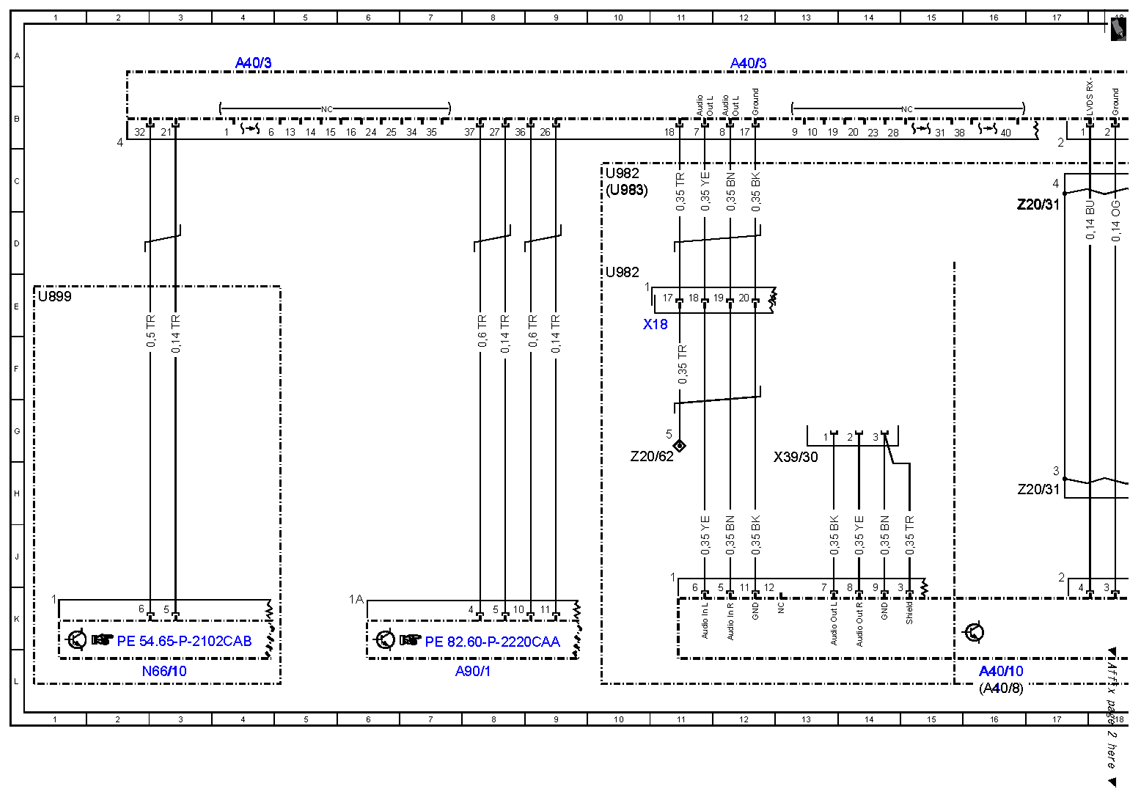

Fig 1: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (1 Of 5)
G10112803Courtesy of MERCEDES-BENZ USA

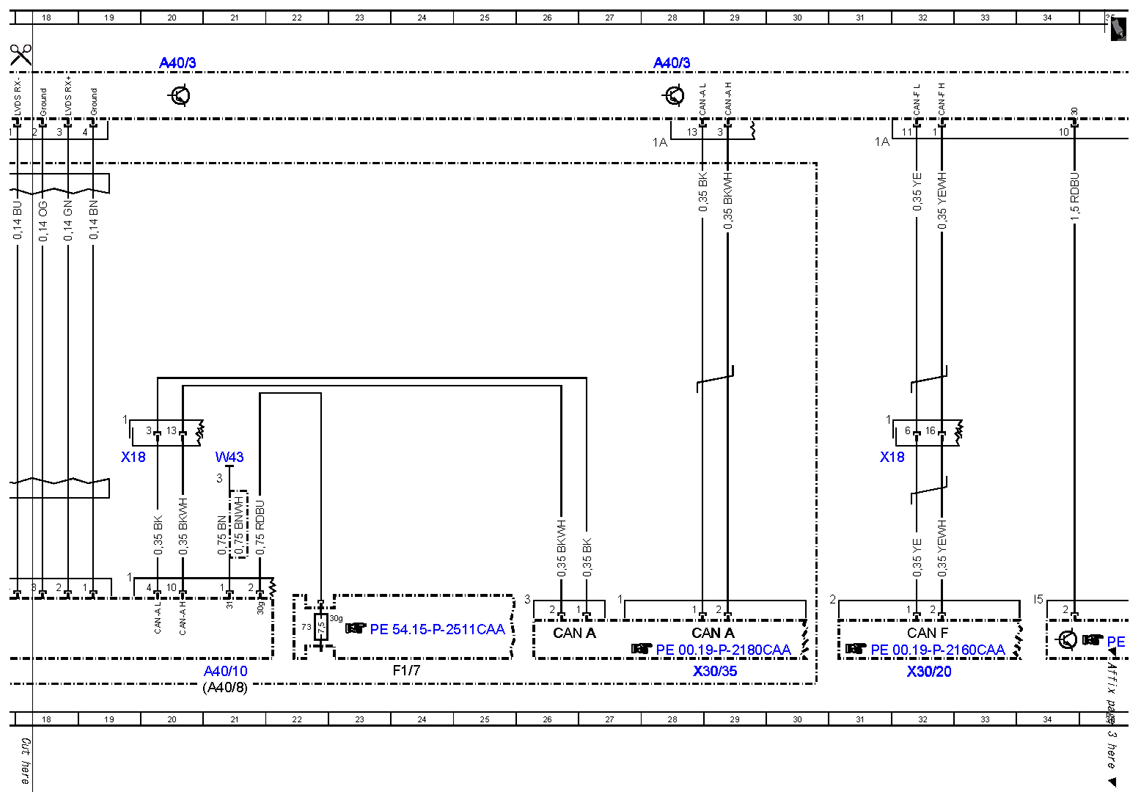

Fig 2: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (2 Of 5)
G10112804Courtesy of MERCEDES-BENZ USA

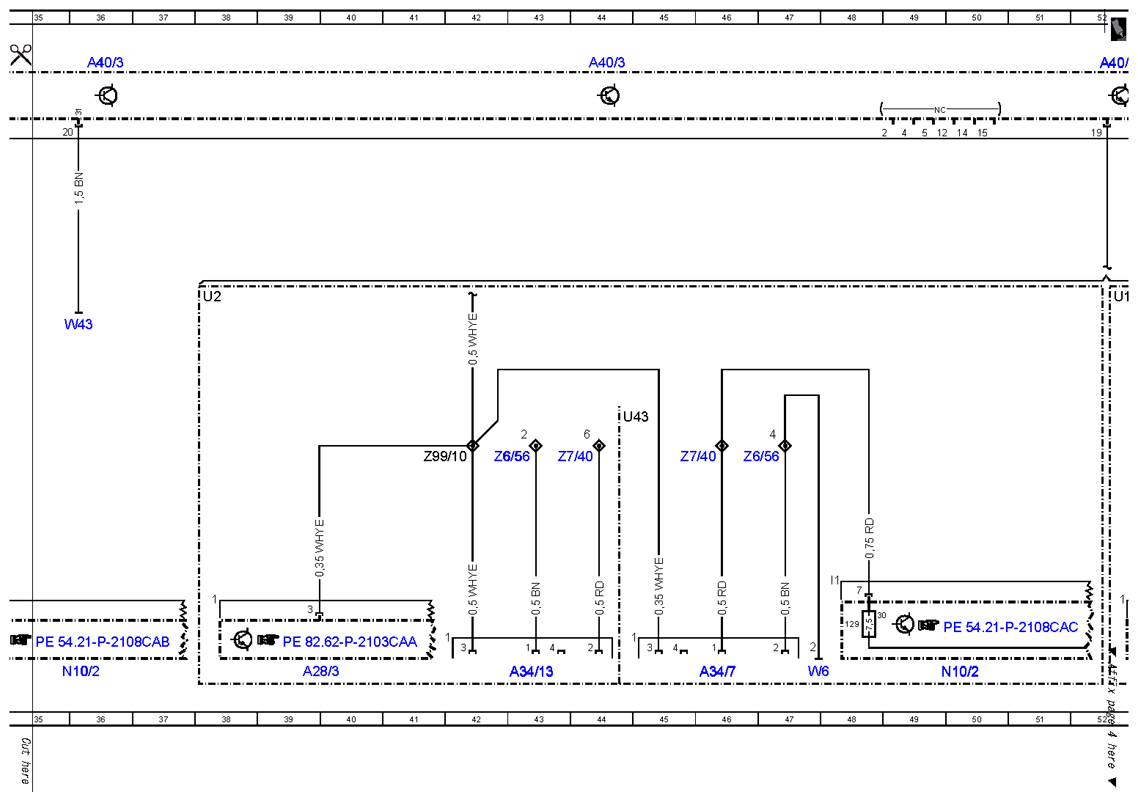

Fig 3: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (3 Of 5)
G10112805Courtesy of MERCEDES-BENZ USA

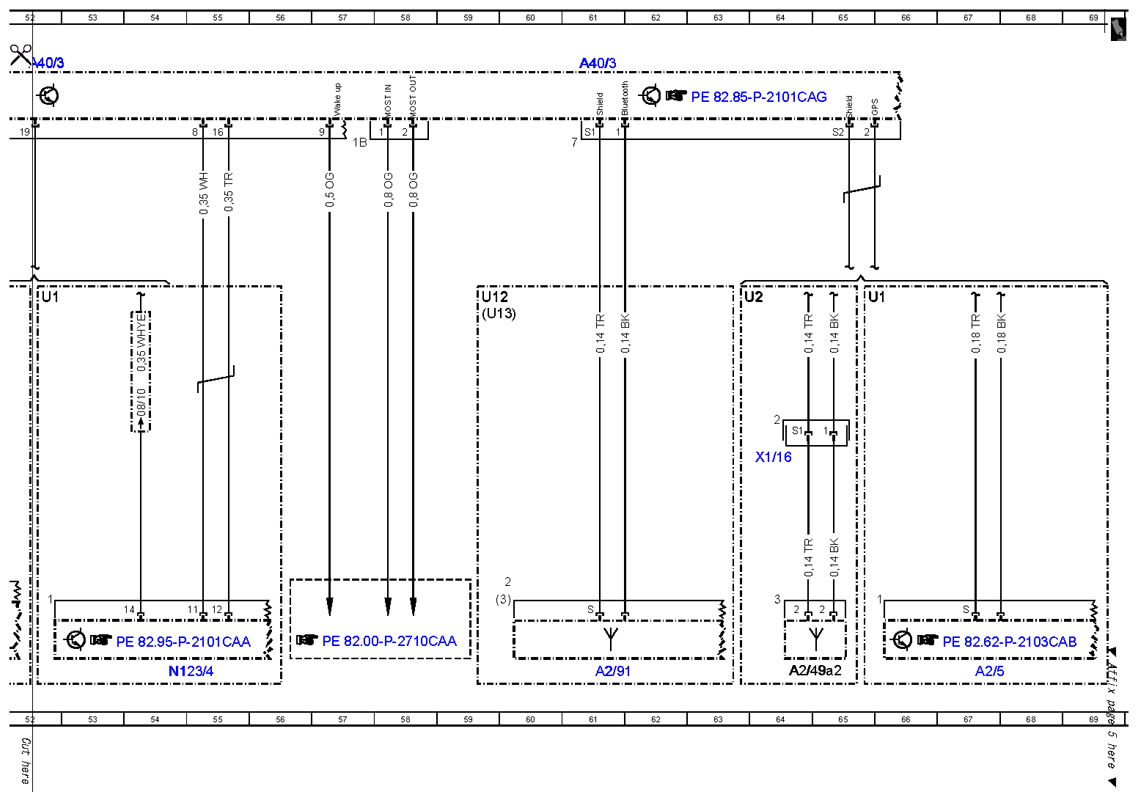

Fig 4: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (4 Of 5)
G10112806Courtesy of MERCEDES-BENZ USA
Fig 5: Cockpit Management And Data System (COMAND) Control Unit - Wiring Diagram (5 Of 5)
G10112807Courtesy of MERCEDES-BENZ USA
