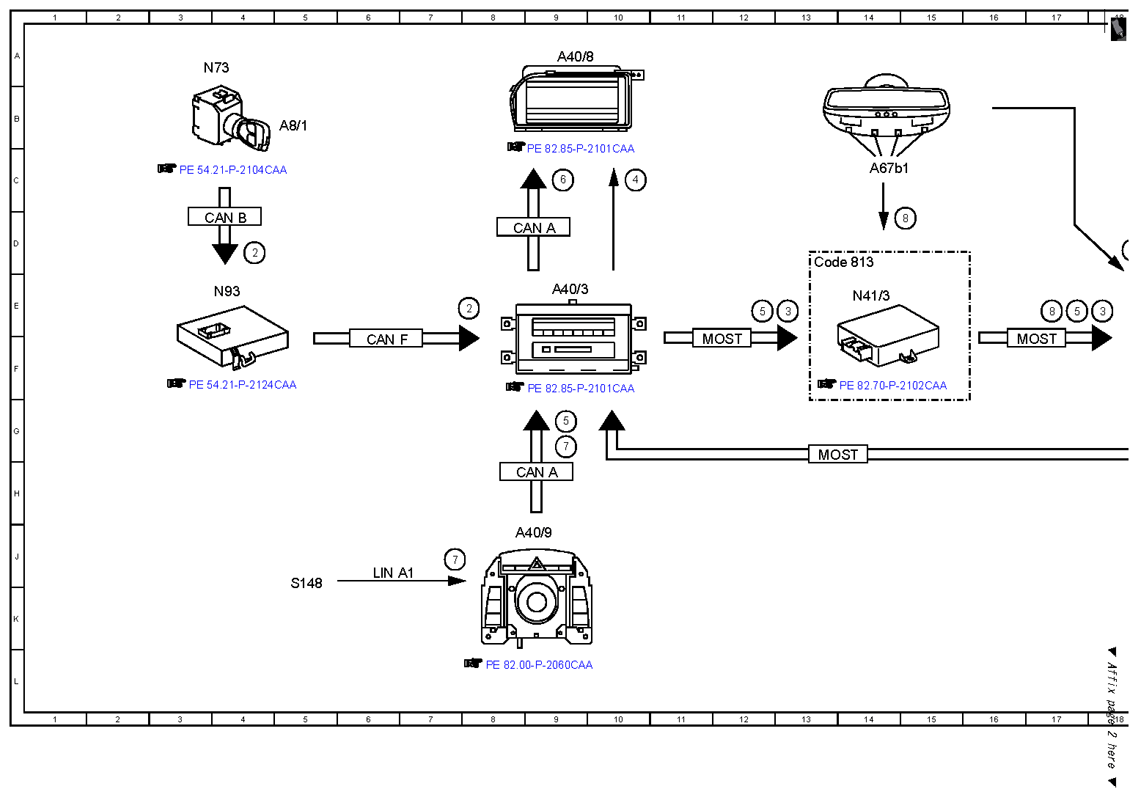

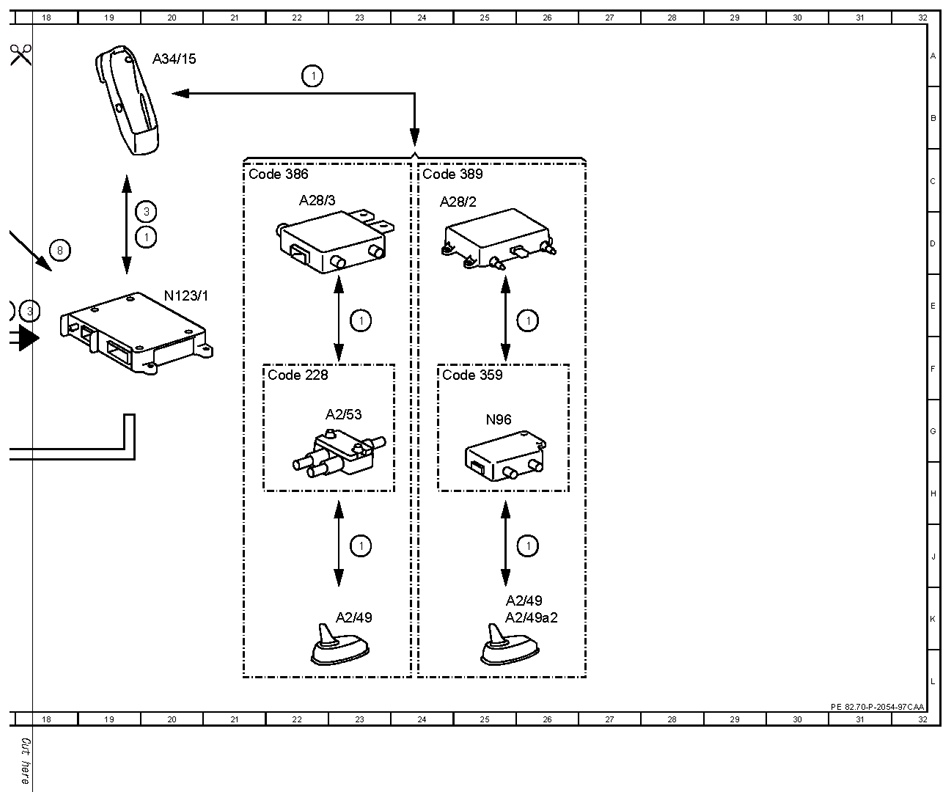

Electrical function schematic for mobile phone, switch on and switch off characteristics - PE82.70-P-2054-97CAA
MODEL 216 up to 31.5.09 with CODE (386) Preinstallation for telephone "Cell phone", UPCI [UHI] system with CODE (389) Mobile phone preinstallation with universal interface, USA/Canada as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telephone, signal | 22A |
| 1 | Telephone, signal | 23E |
| 1 | Telephone, signal | 26E |
| 1 | Telephone, signal | 23J |
| 1 | Telephone, signal | 26J |
| 1 | Telephone, signal | 20D |
| 2 | Circuit 15R/circuit 15, status ON | 4D |
| 2 | Circuit 15R/circuit 15, status ON | 8E |
| 3 | Switch on/off, signal | 18E |
| 3 | Switch on/off, signal | 13E |
| 3 | Switch on/off, signal | 20D |
| 4 | Audio/COMAND display, signal | 10C |
| 5 | 12E | |
| 5 | 17E | |
| 5 | 9G | |
| 6 | Switch-on request, signal | 9C |
| 7 | 9G | |
| 7 | 7J | |
| 8 | VCS microphone, signal | 17E |
| 8 | VCS microphone, signal | 15D |
| 8 | VCS microphone, signal | 18D |
| A2/49 | Telephone and GPS antenna | 23K |
| A2/49 | Telephone and GPS antenna | 25K |
| A2/49a2 | GPS antenna | 25K |
| A2/53 | Telephone/portable CTEL/STH radio remote control antenna splitter | 23G |
| A28/2 | Portable CTEL antenna amplifier | 25C |
| A28/3 | E-net compensator | 23C |
| A34/15 | UHI portable CTEL holder (Universal Handy Interface) | 20A |
| A40/3 | COMAND control unit | 9E |
| A40/8 | COMAND display | 9A |
| A40/9 | Front central operating unit | 9J |
| A67b1 | Hands-free system microphone group | 14B |
| A8/1 | Transmitter key | 5B |
| CAN A | Telematics CAN | 9H |
| CAN A | Telematics CAN | 9D |
| CAN B | Interior CAN | 4D |
| CAN F | Central CAN | 6E |
| Code 228 | Stationary heater | 22F |
| Code 359 | TELEAID emergency call system | 25F |
| Code 386 | Mobile phone preinstallation with universal interface | 22C |
| Code 389 | Mobile phone preinstallation with universal interface, USA/Canada | 25C |
| Code 813 | Voice control system (VCS [SBS]) | 14D |
| LIN A1 | COU [ZBE] LIN | 6J |
| MOST | Media Oriented System Transport | 11E |
| MOST | Media Oriented System Transport | 13G |
| MOST | Media Oriented System Transport | 17E |
| N123/1 | Universal Portable CTEL Interface (UPCI [UHI]) control unit | 20E |
| N41/3 | Voice control system (VCS [SBS]) control unit | 14E |
| N73 | EIS [EZS] control unit | 4A |
| N93 | Central gateway control unit | 4E |
| N96 | Frequency switchover control unit | 25G |
| S148 | Center console button group | 5J |
