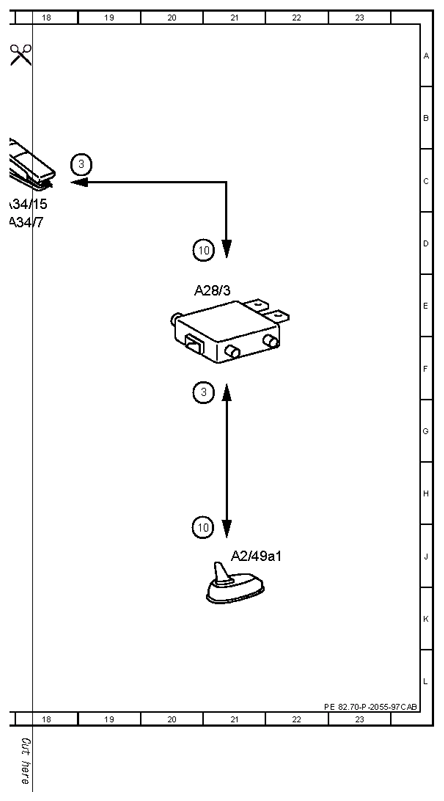

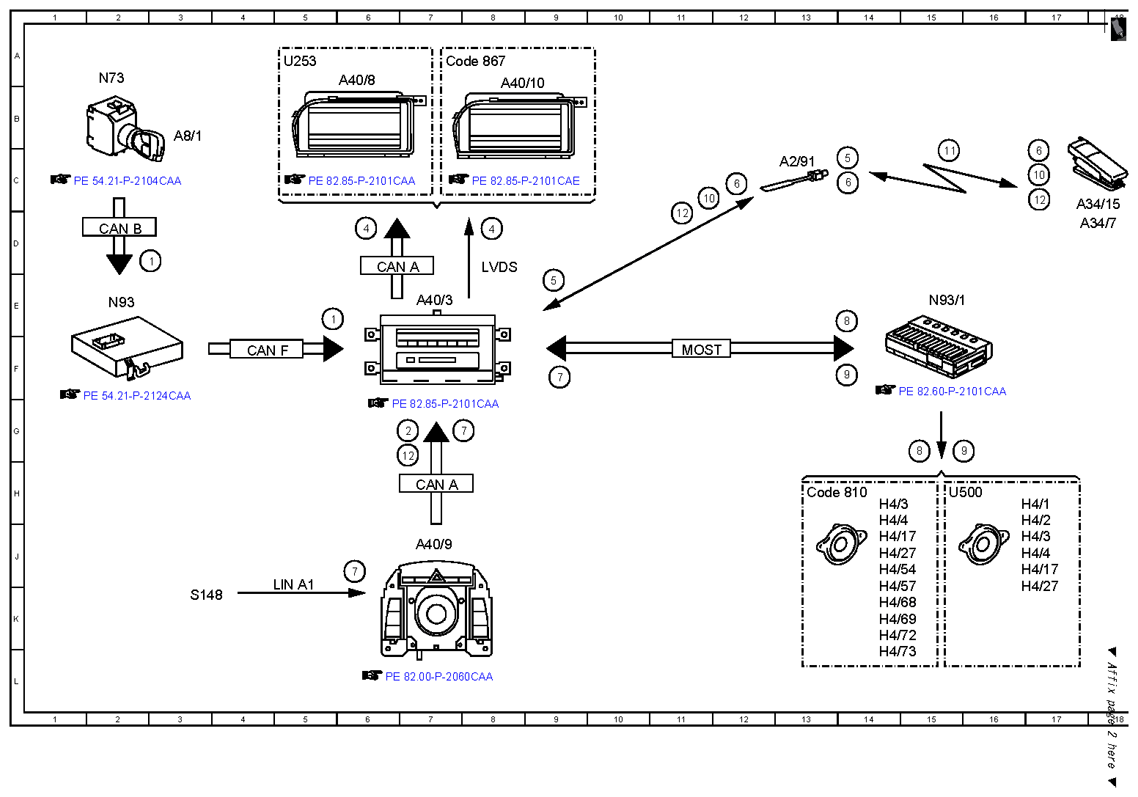

Electrical function diagram for mobile phone SMS - PE82.70-P-2055-97CAB
MODEL 216 with CODE (386) Comfort telephony as of model year 2010 /YoM 09
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 2D |
| 1 | Circuit 15, status | 5E |
| 10 | Establish connection in mobile telephone network, request | 11C |
| 10 | Establish connection in mobile telephone network, request | 20D |
| 10 | Establish connection in mobile telephone network, request | 20J |
| 10 | Establish connection in mobile telephone network, request | 17C |
| 11 | Connection via Bluetooth, communication | 15C |
| 12 | Send SMS, actuation | 11D |
| 12 | Send SMS, actuation | 17C |
| 12 | Send SMS, actuation | 7G |
| 2 | Connection set up for short message service (SMS) request | 7G |
| 3 | Incoming SMS, signal | 19C |
| 3 | Incoming SMS, signal | 20F |
| 4 | Display incoming SMS, actuation | 6D |
| 4 | Display incoming SMS, actuation | 8D |
| 5 | Display SMS, request | 9E |
| 5 | Display SMS, request | 14C |
| 6 | Upload/download SMS, communication | 17C |
| 6 | Upload/download SMS, communication | 14C |
| 6 | Upload/download SMS, communication | 12C |
| 7 | SMS voice output, request | 6J |
| 7 | SMS voice output, request | 9F |
| 7 | SMS voice output, request | 7G |
| 8 | Voice output, signal | 14E |
| 8 | Voice output, signal | 15G |
| 9 | Ring tone output, signal | 16G |
| 9 | Ring tone output, signal | 14F |
| A2/49a1 | Telephone antenna | 21J |
| A2/91 | Bluetooth antenna | 13C |
| A28/3 | E-net compensator | 20E |
| A34/15 | UHI portable CTEL holder (Universal Handy Interface) | 17C |
| A34/7 | Bluetooth module | 18D |
| A40/10 | SPLITVIEW display | 8B |
| A40/3 | COMAND control unit | 7E |
| A40/8 | COMAND display | 6A |
| A40/9 | Front central operating unit | 7J |
| A8/1 | Transmitter key | 3B |
| CAN A | Telematics CAN | 7D |
| CAN A | Telematics CAN | 7H |
| CAN B | Interior CAN | 2D |
| CAN F | Central CAN | 4F |
| Code 810 | Sound system | 13H |
| Code 867 | SPLITVIEW | 8A |
| H4/1 | Left door speaker group | 16H |
| H4/17 | Bass module speaker | 14J |
| H4/17 | Bass module speaker | 16J |
| H4/2 | Right door speaker group | 16J |
| H4/27 | Center cockpit speaker (centerfill) | 16K |
| H4/27 | Center cockpit speaker (centerfill) | 14J |
| H4/3 | Left door rear speaker | 14H |
| H4/3 | Left door rear speaker | 16J |
| H4/4 | Right door rear speaker | 14J |
| H4/4 | Right door rear speaker | 16J |
| H4/54 | Left rear surround speaker | 14J |
| H4/57 | Right rear surround speaker | 14K |
| H4/68 | Left door Sound tweeter | 14K |
| H4/69 | Right door Sound tweeter | 14K |
| H4/72 | Left door Sound woofer and midrange speaker group | 14K |
| H4/73 | Right door Sound woofer and midrange speaker group | 14L |
| LIN A1 | COU [ZBE] LIN | 5J |
| LVDS | Low voltage differential signal | 8D |
| MOST | Media Oriented System Transport | 11F |
| N73 | EIS [EZS] control unit | 2A |
| N93 | Central gateway control unit | 2E |
| N93/1 | Audio tuner control unit | 15E |
| S148 | Center console button group | 3K |
| U253 | Not valid for SPLITVIEW display | 5A |
| U500 | Not valid for Sound System | 15H |
