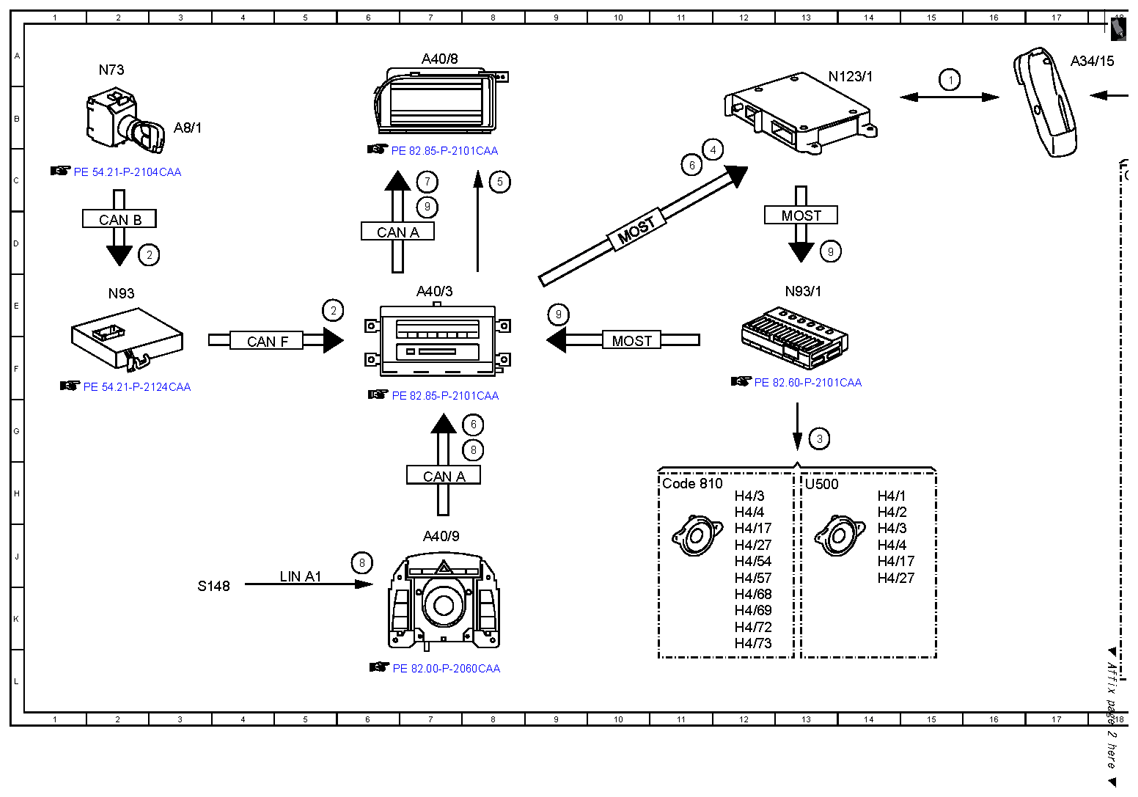

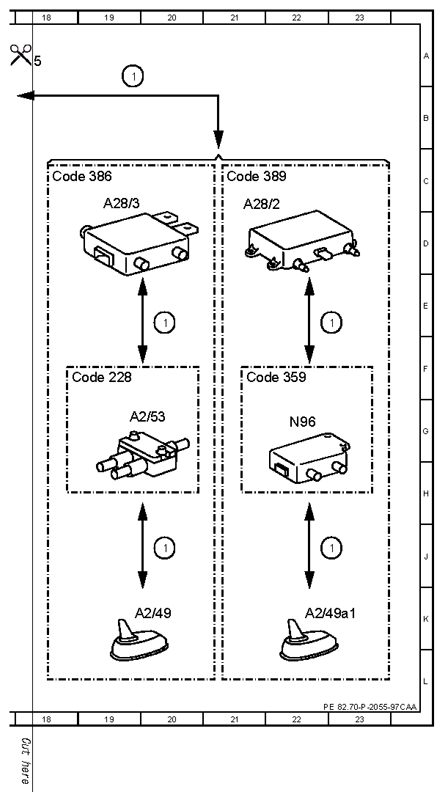

Electrical function diagram for mobile phone SMS - PE82.70-P-2055-97CAA
MODEL 216 up to 31.5.09 with CODE (386) Preinstallation for telephone "Cell phone", UPCI [UHI] system with CODE (389) Mobile phone preinstallation with universal interface, USA/Canada as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telephone, signal | 23J |
| 1 | Telephone, signal | 20J |
| 1 | Telephone, signal | 20E |
| 1 | Telephone, signal | 23E |
| 1 | Telephone, signal | 19A |
| 1 | Telephone, signal | 15A |
| 2 | Circuit 15R/circuit 15, status ON | 2D |
| 2 | Circuit 15R/circuit 15, status ON | 5E |
| 3 | Speaker, actuation | 13G |
| 4 | Switch on/off, signal | 11C |
| 5 | Audio/COMAND display, signal | 8C |
| 6 | 11C | |
| 6 | 8G | |
| 7 | Switch-on request, signal | 7C |
| 8 | 6J | |
| 8 | 8G | |
| 9 | 13D | |
| 9 | 9E | |
| 9 | 13D | |
| A2/49 | Telephone and GPS antenna | 19K |
| A2/49a1 | Telephone antenna | 22K |
| A2/53 | Telephone/portable CTEL/STH radio remote control antenna splitter | 19G |
| A28/2 | Portable CTEL antenna amplifier | 21C |
| A28/3 | E-net compensator | 19C |
| A34/15 | UHI portable CTEL holder (Universal Handy Interface) | 17A |
| A40/3 | COMAND control unit | 7E |
| A40/8 | COMAND display | 7A |
| A40/9 | Front central operating unit | 7J |
| A8/1 | Transmitter key | 3B |
| CAN A | Telematics CAN | 7D |
| CAN A | Telematics CAN | 7H |
| CAN B | Interior CAN | 2D |
| CAN F | Central CAN | 5F |
| Code 228 | Stationary heater | 19F |
| Code 359 | TELEAID emergency call system | 22F |
| Code 386 | Mobile phone preinstallation with universal interface | 19C |
| Code 389 | Mobile phone preinstallation with universal interface, USA/Canada | 21C |
| Code 810 | Sound system | 11H |
| H4/1 | Left door speaker group | 14H |
| H4/17 | Bass module speaker | 12J |
| H4/17 | Bass module speaker | 14J |
| H4/2 | Right door speaker group | 14H |
| H4/27 | Center cockpit speaker (centerfill) | 14J |
| H4/27 | Center cockpit speaker (centerfill) | 12J |
| H4/3 | Left door rear speaker | 12H |
| H4/3 | Left door rear speaker | 14J |
| H4/4 | Right door rear speaker | 12H |
| H4/4 | Right door rear speaker | 14J |
| H4/54 | Left rear surround speaker | 12J |
| H4/57 | Right rear surround speaker | 12J |
| H4/68 | Left door Sound tweeter | 12K |
| H4/69 | Right door Sound tweeter | 12K |
| H4/72 | Left door Sound woofer and midrange speaker group | 12K |
| H4/73 | Right door Sound woofer and midrange speaker group | 12K |
| LIN A1 | COU [ZBE] LIN | 5J |
| MOST | Media Oriented System Transport | 10D |
| MOST | Media Oriented System Transport | 10E |
| MOST | Media Oriented System Transport | 13D |
| N123/1 | Universal Portable CTEL Interface (UPCI [UHI]) control unit | 14A |
| N73 | EIS [EZS] control unit | 2A |
| N93 | Central gateway control unit | 2E |
| N93/1 | Audio tuner control unit | 13E |
| N96 | Frequency switchover control unit | 22G |
| S148 | Center console button group | 3K |
| U500 | Not valid for Sound System | 13H |
