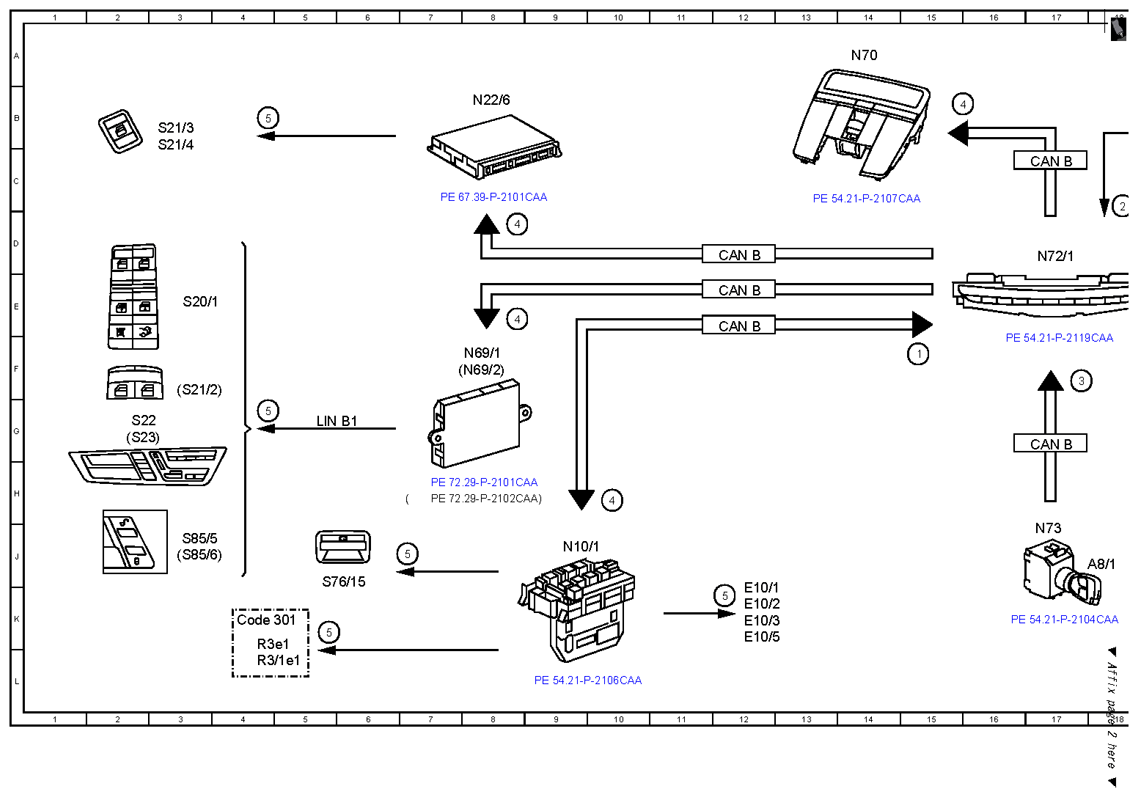

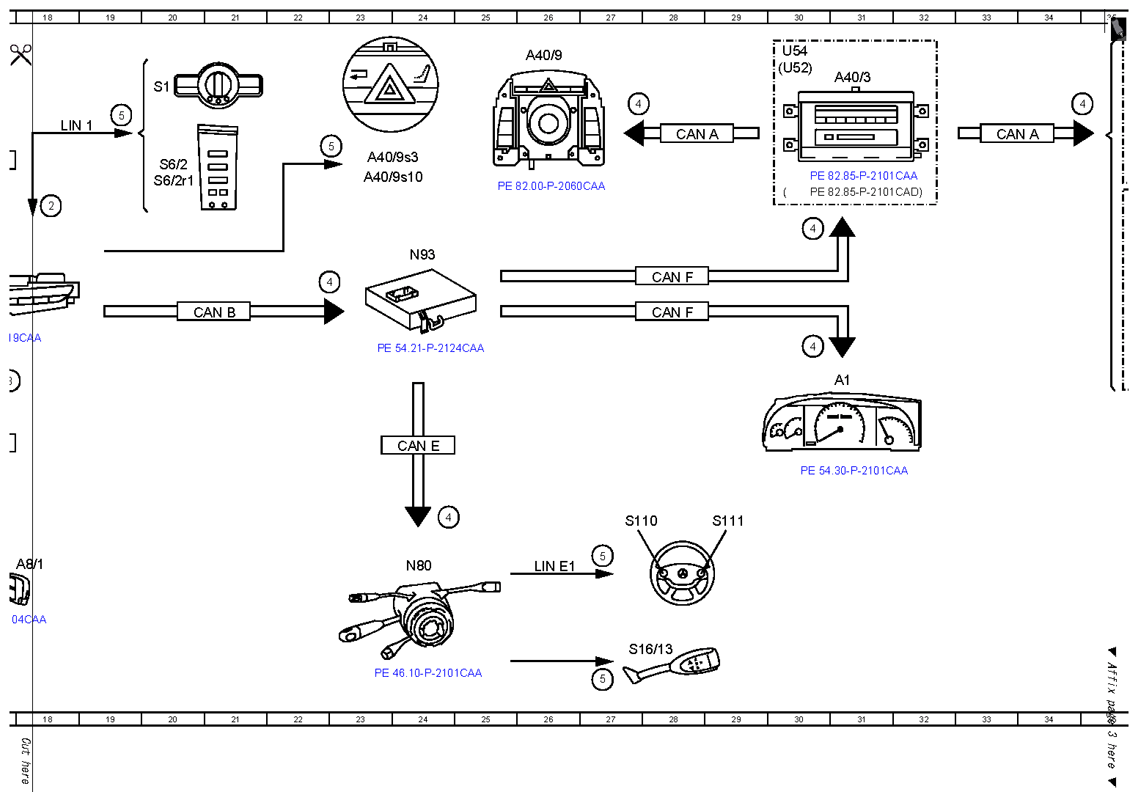

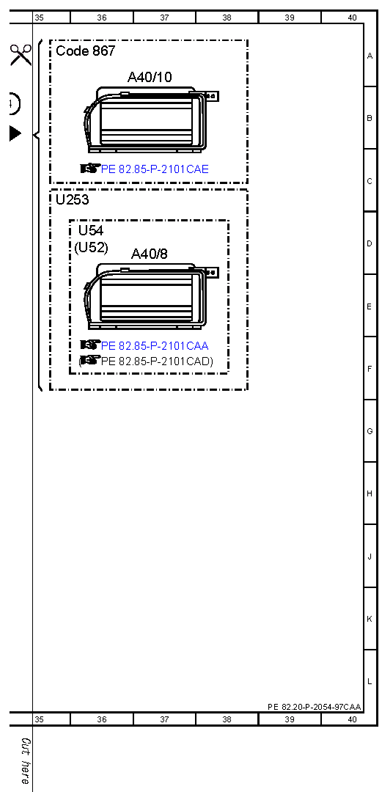

Search and symbol illumination electrical function schematic - PE82.20-P-2054-97CAA
MODEL 216.3 as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 58, status | 15F |
| 2 | Switch and controls illumination brightness control, status | 18C |
| 3 | Circuit 15, status | 17F |
| 4 | Circuit 58d, status | 8E |
| 4 | Circuit 58d, status | 15B |
| 4 | Circuit 58d, status | 27B |
| 4 | Circuit 58d, status | 22E |
| 4 | Circuit 58d, status | 30D |
| 4 | Circuit 58d, status | 30F |
| 4 | Circuit 58d, status | 34B |
| 4 | Circuit 58d, status | 10H |
| 4 | Circuit 58d, status | 24H |
| 4 | Circuit 58d, status | 8D |
| 5 | Button/symbol illumination, actuation | 4G |
| 5 | Button/symbol illumination, actuation | 19B |
| 5 | Button/symbol illumination, actuation | 22C |
| 5 | Button/symbol illumination, actuation | 5K |
| 5 | Button/symbol illumination, actuation | 27J |
| 5 | Button/symbol illumination, actuation | 7J |
| 5 | Button/symbol illumination, actuation | 12K |
| 5 | Button/symbol illumination, actuation | 4B |
| 5 | Button/symbol illumination, actuation | 27L |
| A1 | Instrument cluster | 31F |
| A40/10 | SPLITVIEW display | 37A |
| A40/3 | COMAND control unit | 31A |
| A40/8 | COMAND display | 37D |
| A40/9 | Front central operating unit | 26A |
| A40/9s10 | Freely programmable button | 23C |
| A40/9s3 | Hazard warning system button | 23C |
| A8/1 | Transmitter key | 18J |
| CAN A | Telematics CAN | 28B |
| CAN A | Telematics CAN | 34B |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 12E |
| CAN B | Interior CAN | 12E |
| CAN B | Interior CAN | 17C |
| CAN B | Interior CAN | 17G |
| CAN E | Chassis CAN | 24G |
| CAN F | Central CAN | 28D |
| Code 301 | Ashtray package/smoker package | 4K |
| Code 867 | SPLITVIEW | 36A |
| E10/1 | Center air outlet illumination | 12K |
| E10/2 | Left air outlet illumination | 12K |
| E10/3 | Right air outlet illumination | 12K |
| E10/5 | Rear air outlet illumination | 12K |
| LIN 1 | Instrument panel LIN | 19B |
| LIN B1 | Front door LIN | 6G |
| LIN E1 | Steering LIN | 26J |
| N10/1 | Front SAM control unit with fuse and relay module | 9J |
| N22/6 | Rear control unit | 8B |
| N69/1 | Left door control unit | 8F |
| N69/2 | Right door control unit | 8F |
| N70 | Overhead control panel control unit | 14A |
| N72/1 | Upper control panel control unit | 17D |
| N73 | EIS [EZS] control unit | 17J |
| N80 | Steering column module | 24J |
| N93 | Central gateway control unit | 24D |
| R3/1e1 | Illumination | 4L |
| R3e1 | Illumination | 4K |
| S1 | Rotary light switch | 20B |
| S110 | Left multifunction steering wheel button group | 27J |
| S111 | Right multifunction steering wheel button group | 29J |
| S16/13 | Gear selector switch DIRECT SELECT | 27L |
| S20/1 | Driver power window, outside mirror and trunk lid switch group | 3E |
| S21/2 | Front passenger power window switch | 3F |
| S21/3 | Left rear power window switch | 3B |
| S21/4 | Right rear power window switch | 3B |
| S22 | Left front seat operation switch group | 2G |
| S23 | Right front seat operation switch group | 2G |
| S6/2 | Cockpit switch group | 20C |
| S6/2r1 | Switch and controls illumination/Night View Assist display brightness control | 20C |
| S85/5 | Left interior CL [ZV] switch | 3J |
| S85/6 | Right interior CL [ZV] switch | 3J |
| U253 | Not valid for SPLITVIEW display | 35C |
| U52 | Valid for Japan | 30A |
| U52 | Valid for Japan | 36D |
| U54 | Valid for all except Japan | 30A |
| U54 | Valid for all except Japan | 36D |
