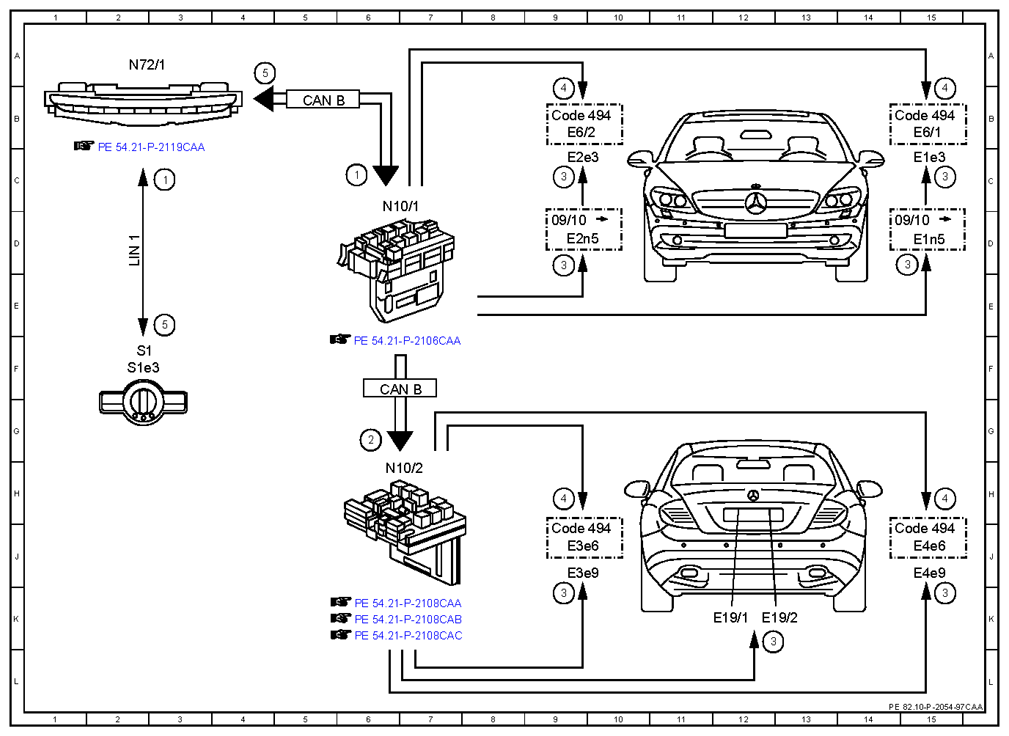

Electrical function schematic, standing light/parking lights actuation - PE82.10-P-2054-97CAA
MODEL 216.3 as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Rotary light switch, status | 6C |
| 1 | Rotary light switch, status | 3C |
| 2 | Standing and parking lights, request | 6G |
| 3 | Standing and parking lights, actuation | 9C |
| 3 | Standing and parking lights, actuation | 9E |
| 3 | Standing and parking lights, actuation | 15C |
| 3 | Standing and parking lights, actuation | 15D |
| 3 | Standing and parking lights, actuation | 9K |
| 3 | Standing and parking lights, actuation | 12K |
| 3 | Standing and parking lights, actuation | 15K |
| 4 | Side-marker lamp, actuation | 9B |
| 4 | Side-marker lamp, actuation | 15B |
| 4 | Side-marker lamp, actuation | 15H |
| 4 | Side-marker lamp, actuation | 9H |
| 5 | Standing lights actuation, status | 4A |
| 5 | Standing lights actuation, status | 3E |
| CAN B | Interior CAN | 5B |
| CAN B | Interior CAN | 6F |
| Code 494 | USA version | 9B |
| Code 494 | USA version | 14B |
| Code 494 | USA version | 9J |
| Code 494 | USA version | 14J |
| E19/1 | Left license plate lamp | 12K |
| E19/2 | Right license plate lamp | 12K |
| E1e3 | Left standing and parking lamp | 15C |
| E1n5 | Left standing and parking light voltage converter | 15D |
| E2e3 | Right standing and parking lamp | 9C |
| E2n5 | Right standing and parking light voltage converter | 9D |
| E3e6 | Left rear side-marker lamp {{USA}} | 9J |
| E3e9 | Left stop lamp, taillamp and parking lamp | 9J |
| E4e6 | Right rear side-marker lamp {{USA}} | 15J |
| E4e9 | Right stop lamp, taillamp and parking lamp | 15J |
| E6/1 | Left front side marker lamp {{USA}} | 15B |
| E6/2 | Right front side-marker lamp {{USA}} | 9B |
| LIN 1 | Instrument panel LIN | 2D |
| N10/1 | Front SAM control unit with fuse and relay module | 6C |
| N10/2 | Rear SAM control unit with fuse and relay module | 6H |
| N72/1 | Upper control panel control unit | 2A |
| S1 | Rotary light switch | 2F |
| S1e3 | Standing lamps indicator lamp | 2F |
