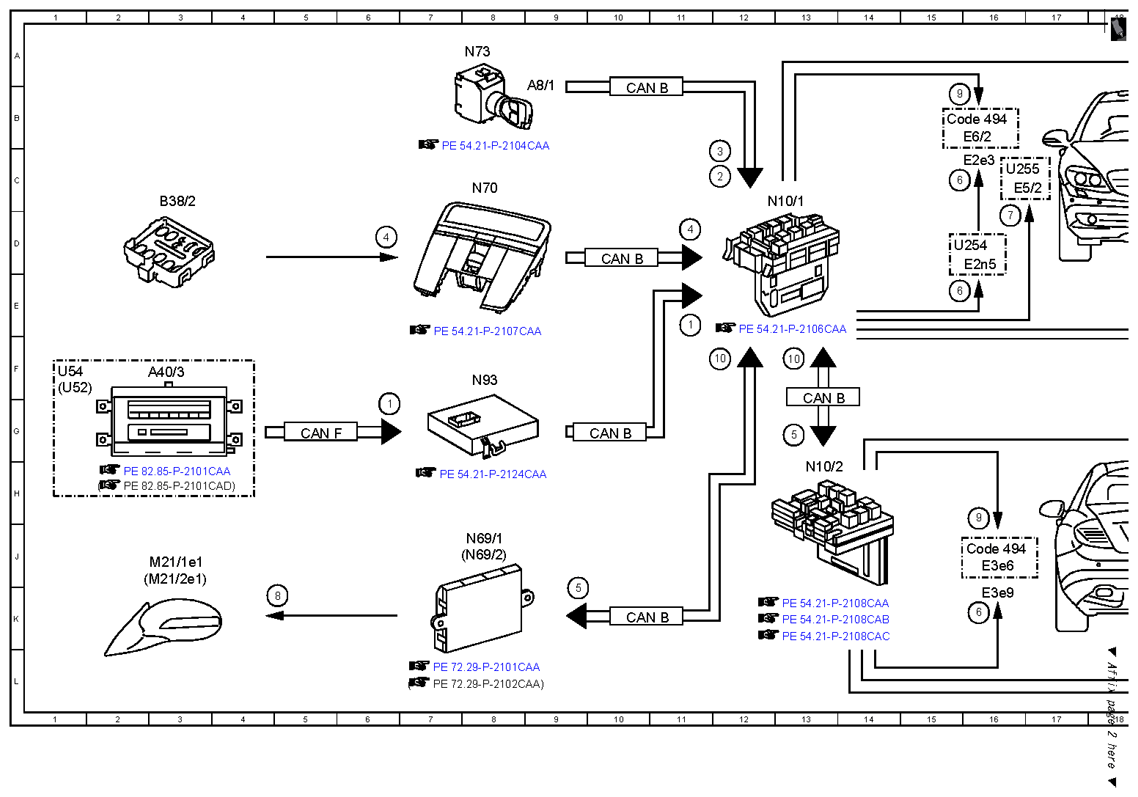

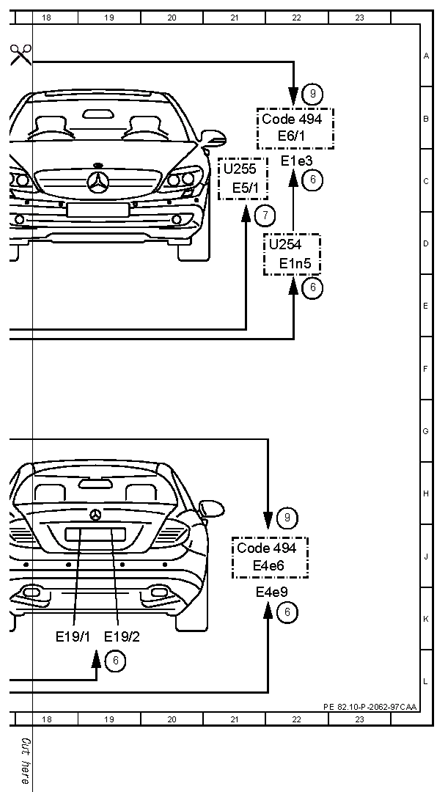

Electrical function schematic, headlamp switch-off delay (SWA) - PE82.10-P-2062-97CAA
MODEL 216.3 as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Headlamp switch-off delay, request | 11E |
| 1 | Headlamp switch-off delay, request | 6F |
| 10 | Door rotary tumbler switch, status | 13F |
| 10 | Door rotary tumbler switch, status | 12F |
| 2 | Circuit 15, status | 12C |
| 3 | Central locking (CL[ZV]), status | 12C |
| 4 | Rain/light sensor, status | 6D |
| 4 | Rain/light sensor, status | 11D |
| 5 | Ambient illumination, request | 9J |
| 5 | Ambient illumination, request | 13G |
| 6 | Standing and parking lights, actuation | 15C |
| 6 | Standing and parking lights, actuation | 15E |
| 6 | Standing and parking lights, actuation | 22C |
| 6 | Standing and parking lights, actuation | 22E |
| 6 | Standing and parking lights, actuation | 19L |
| 6 | Standing and parking lights, actuation | 22K |
| 6 | Standing and parking lights, actuation | 16K |
| 7 | Front fog lamp, actuation | 16D |
| 7 | Front fog lamp, actuation | 21C |
| 8 | Outside mirror ambient lamp, actuation | 5K |
| 9 | Side-marker lamp, actuation | 22H |
| 9 | Side-marker lamp, actuation | 16H |
| 9 | Side-marker lamp, actuation | 22B |
| 9 | Side-marker lamp, actuation | 15B |
| A40/3 | COMAND control unit | 3F |
| A8/1 | Transmitter key | 9B |
| B38/2 | Rain/light sensor | 3C |
| CAN B | Interior CAN | 10D |
| CAN B | Interior CAN | 10B |
| CAN B | Interior CAN | 13G |
| CAN B | Interior CAN | 10G |
| CAN B | Interior CAN | 10K |
| CAN F | Central CAN | 5G |
| Code 494 | USA version | 15B |
| Code 494 | USA version | 21B |
| Code 494 | USA version | 16J |
| Code 494 | USA version | 21J |
| E19/1 | Left license plate lamp | 18K |
| E19/2 | Right license plate lamp | 19K |
| E1e3 | Left standing and parking lamp | 22C |
| E1n5 | Left standing and parking light voltage converter | 22D |
| E2e3 | Right standing and parking lamp | 15C |
| E2n5 | Right standing and parking light voltage converter | 16D |
| E3e6 | Left rear side-marker lamp {{USA}} | 16J |
| E3e9 | Left stop lamp, taillamp and parking lamp | 16K |
| E4e6 | Right rear side-marker lamp {{USA}} | 21J |
| E4e9 | Right stop lamp, taillamp and parking lamp | 21K |
| E5/1 | Left front fog lamp | 21C |
| E5/2 | Right fog lamp | 16C |
| E6/1 | Left front side marker lamp {{USA}} | 22B |
| E6/2 | Right front side-marker lamp {{USA}} | 15B |
| M21/1e1 | Left outside mirror ambient lamp | 3J |
| M21/2e1 | Right outside mirror ambient lamp | 3J |
| N10/1 | Front SAM control unit with fuse and relay module | 13C |
| N10/2 | Rear SAM control unit with fuse and relay module | 13H |
| N69/1 | Left door control unit | 8J |
| N69/2 | Right door control unit | 8J |
| N70 | Overhead control panel control unit | 8C |
| N73 | EIS [EZS] control unit | 8A |
| N93 | Central gateway control unit | 8F |
| U52 | Valid for {{Japan}} | 1F |
| U54 | Valid for all except {{Japan}} | 1F |
