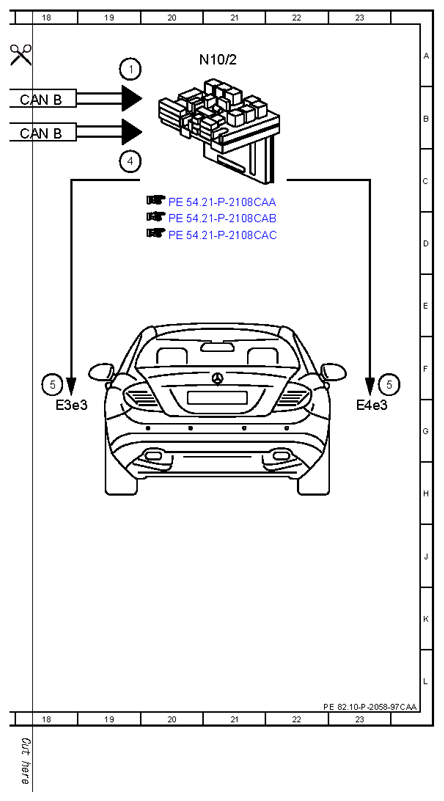

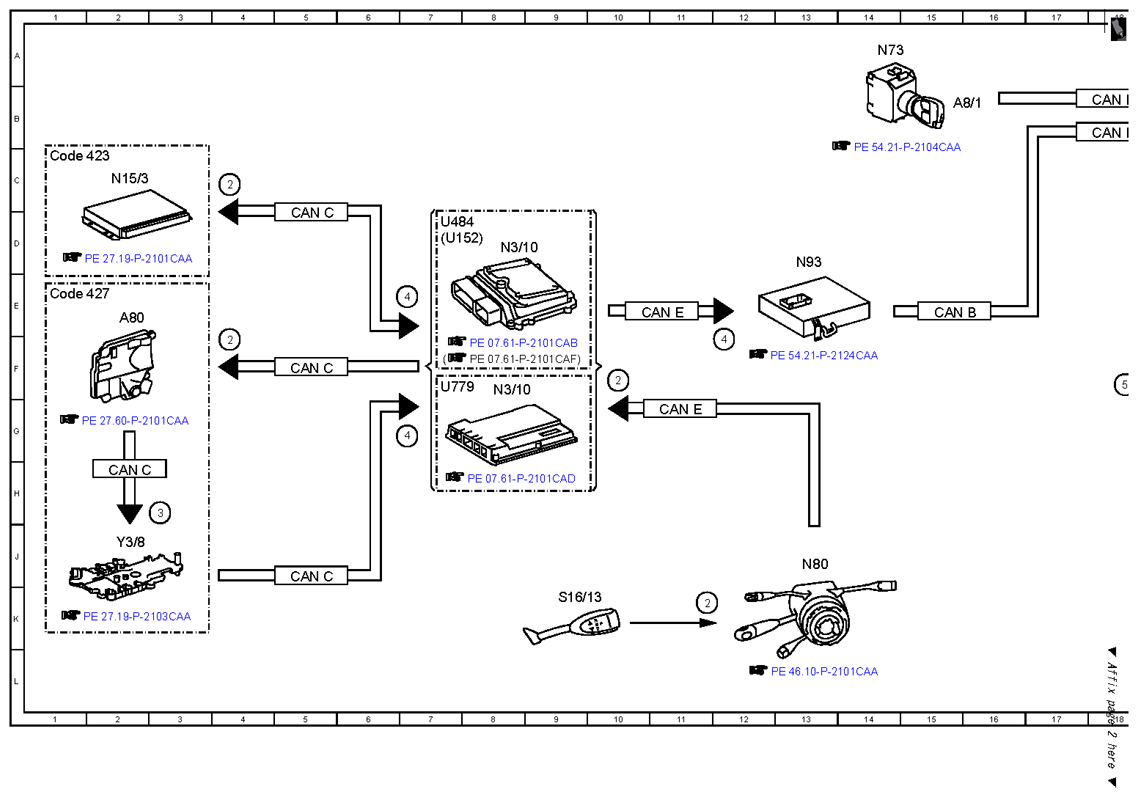

Electrical function schematic for backup light actuation - PE82.10-P-2058-97CAA
MODEL 216.3 as of model year 2009 /YoM 08
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 19A |
| 2 | DIRECT SELECT gear selector switch, status | 4C |
| 2 | DIRECT SELECT gear selector switch, status | 4F |
| 2 | DIRECT SELECT gear selector switch, status | 11K |
| 2 | DIRECT SELECT gear selector switch, status | 10F |
| 3 | Reverse gear, request | 3H |
| 4 | Reverse gear, status | 7E |
| 4 | Reverse gear, status | 12F |
| 4 | Reverse gear, status | 7G |
| 4 | Reverse gear, status | 19C |
| 5 | Backup lamp, actuation | 18F |
| 5 | Backup lamp, actuation | 23F |
| A8/1 | Transmitter key | 15B |
| A80 | Intelligent servo module for DIRECT SELECT | 2E |
| CAN B | Interior CAN | 18B |
| CAN B | Interior CAN | 18B |
| CAN C | Drive train CAN | 5C |
| CAN C | Drive train CAN | 5F |
| CAN C | Drive train CAN | 5J |
| CAN C | Drive train CAN | 2H |
| CAN E | Chassis CAN | 11E |
| CAN E | Chassis CAN | 11G |
| Code 423 | 5-speed automatic transmission | 2C |
| Code 427 | 7-speed automatic transmission | 2E |
| E3e3 | Left backup lamp | 18G |
| E4e3 | Right backup lamp | 23G |
| N10/2 | Rear SAM control unit with fuse and relay module | 21A |
| N15/3 | ETC [EGS] control unit | 2C |
| N3/10 | ME-SFI [ME] control unit | 8F |
| N3/10 | ME-SFI [ME] control unit | 8D |
| N73 | EIS [EZS] control unit | 14A |
| N80 | Steering column module | 13J |
| N93 | Central gateway control unit | 13D |
| S16/13 | Gear selector switch DIRECT SELECT | 9K |
| U152 | Valid for engine 156 | 7D |
| U484 | Valid for M273 ME | 7D |
| U779 | Valid for engine 275 | 7F |
| Y3/8 | Electric control unit (VGS) | 2J |
