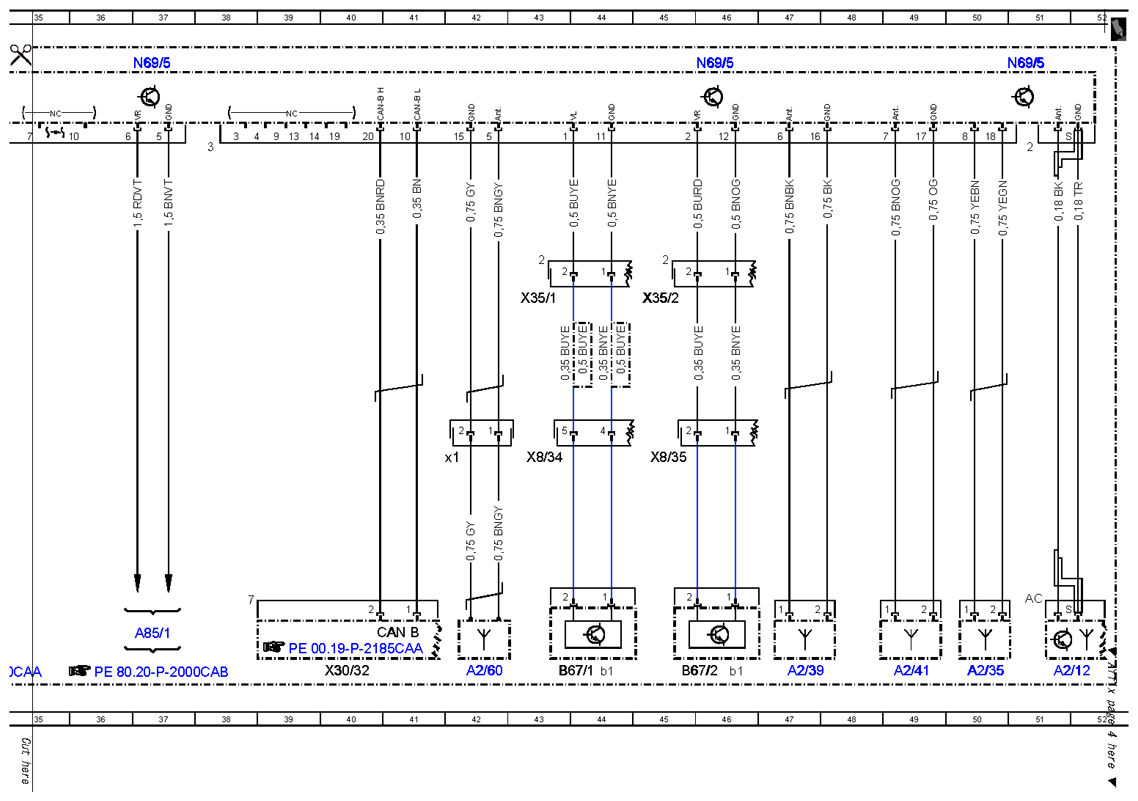

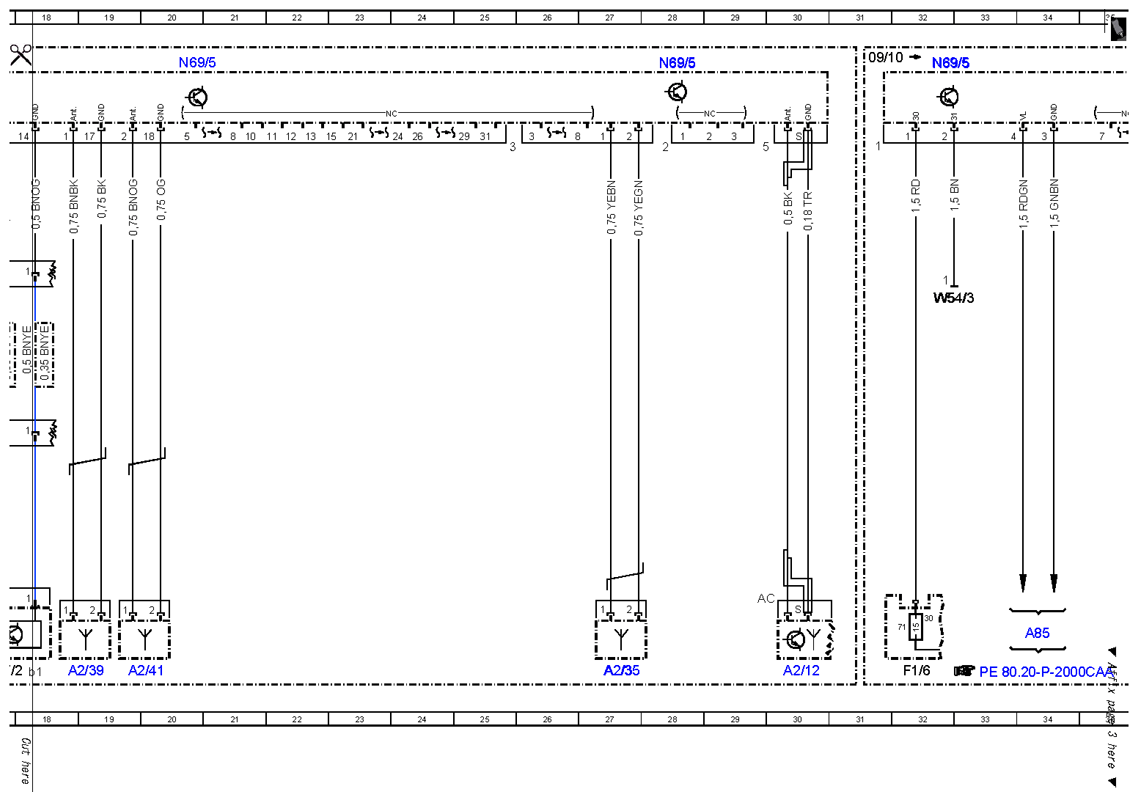

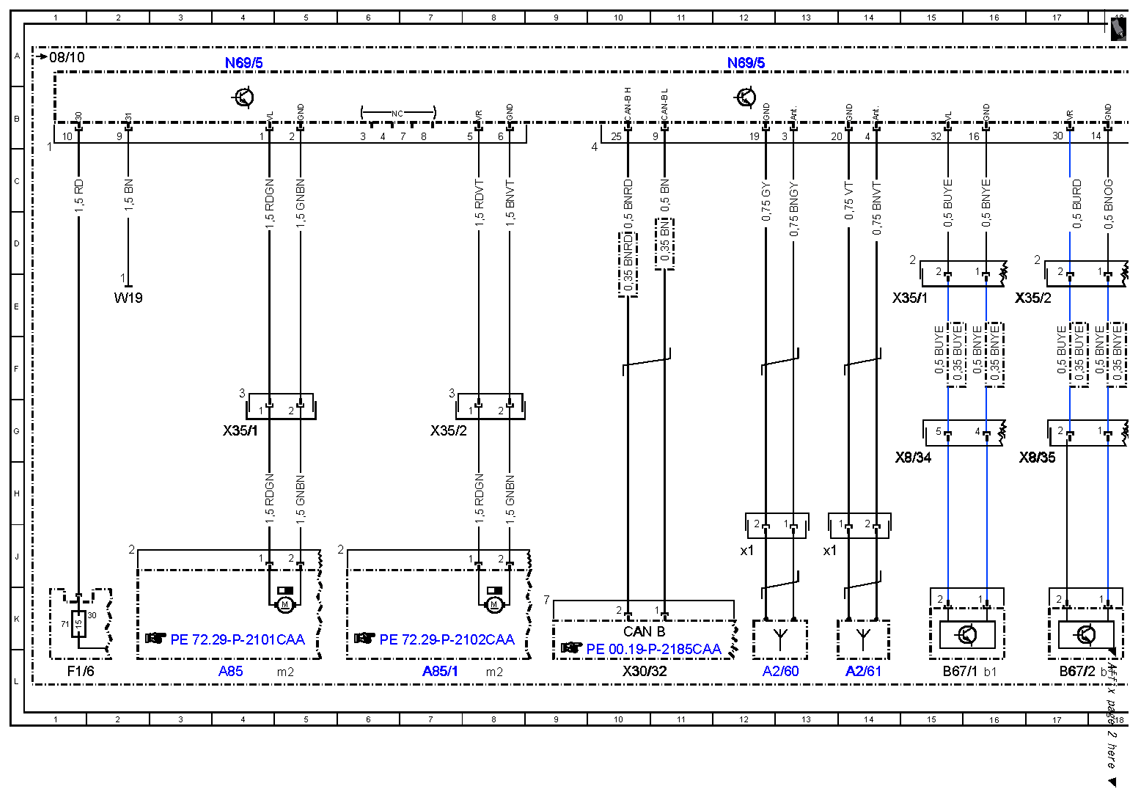

Wiring diagram for Keyless Go control unit - PE80.61-P-2101-97CAA
MODEL 216.3 with CODE (889) Keyless Go Control unit N69/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A2/12 | Rear window antenna amplifier module | 30L |
| A2/12 | Rear window antenna amplifier module | 51L |
| A2/35 | Trunk KEYLESS GO antenna | 27L |
| A2/35 | Trunk KEYLESS GO antenna | 50L |
| A2/39 | Left door KEYLESS-GO antenna | 18L |
| A2/39 | Left door KEYLESS-GO antenna | 47L |
| A2/41 | Right door KEYLESS-GO antenna | 19L |
| A2/41 | Right door KEYLESS-GO antenna | 49L |
| A2/60 | Center console KEYLESS-GO antenna | 12L |
| A2/60 | Center console KEYLESS-GO antenna | 42L |
| A2/60x1 | Center console KEYLESS-GO antenna connector | 12J |
| A2/60x1 | Center console KEYLESS-GO antenna connector | 42H |
| A2/61 | Interior KEYLESS GO antenna | 14L |
| A2/61x1 | Interior KEYLESS-GO antenna connector | 13J |
| A85 | Left door lock unit | 4L |
| A85 | Left door lock unit | 34K |
| A85/1 | Right door lock unit | 7L |
| A85/1 | Right door lock unit | 37K |
| A85/1m2 | Right opening assist motor | 8L |
| A85m2 | Left opening assist motor | 5L |
| B67/1 | Left KEYLESS-GO sensor unit | 15L |
| B67/1 | Left KEYLESS-GO sensor unit | 43L |
| B67/1b1 | Left comfort sensor | 16L |
| B67/1b1 | Left comfort sensor | 44L |
| B67/2 | Right KEYLESS-GO sensor unit | 17L |
| B67/2 | Right KEYLESS-GO sensor unit | 45L |
| B67/2b1 | Right comfort sensor | 18L |
| B67/2b1 | Right comfort sensor | 46L |
| CAN B | Interior CAN | 10K |
| CAN B | Interior CAN | 41K |
| F1/6 | Right instrument panel fuse box | 1L |
| F1/6 | Right instrument panel fuse box | 32L |
| F1/6f71 | Fuse 71 | 1K |
| F1/6f71 | Fuse 71 | 32K |
| N69/5 | KEYLESS-GO control unit | 4A |
| N69/5 | KEYLESS-GO control unit | 12A |
| N69/5 | KEYLESS-GO control unit | 20A |
| N69/5 | KEYLESS-GO control unit | 28A |
| N69/5 | KEYLESS-GO control unit | 32A |
| N69/5 | KEYLESS-GO control unit | 46A |
| N69/5 | KEYLESS-GO control unit | 51A |
| N69/5 | KEYLESS-GO control unit | 37A |
| W19 | Ground (right front seat crossmember) | 2E |
| W54/3 | Ground (left rear wheelhouse) | 32E |
| X30/32 | Left interior CAN/FFS [RBA] voltage distributor connector | 10L |
| X30/32 | Left interior CAN/FFS [RBA] voltage distributor connector | 40L |
| X35/1 | Left front door and FFS [RBA] connector | 4G |
| X35/1 | Left front door and FFS [RBA] connector | 15E |
| X35/1 | Left front door and FFS [RBA] connector | 43E |
| X35/2 | Right front door and FFS [RBA] connector | 17E |
| X35/2 | Right front door and FFS [RBA] connector | 7G |
| X35/2 | Right front door and FFS [RBA] connector | 45E |
| X8/34 | Left door handle connector | 15H |
| X8/34 | Left door handle connector | 43H |
| X8/35 | Right door handle connector | 17H |
| X8/35 | Right door handle connector | 45H |
