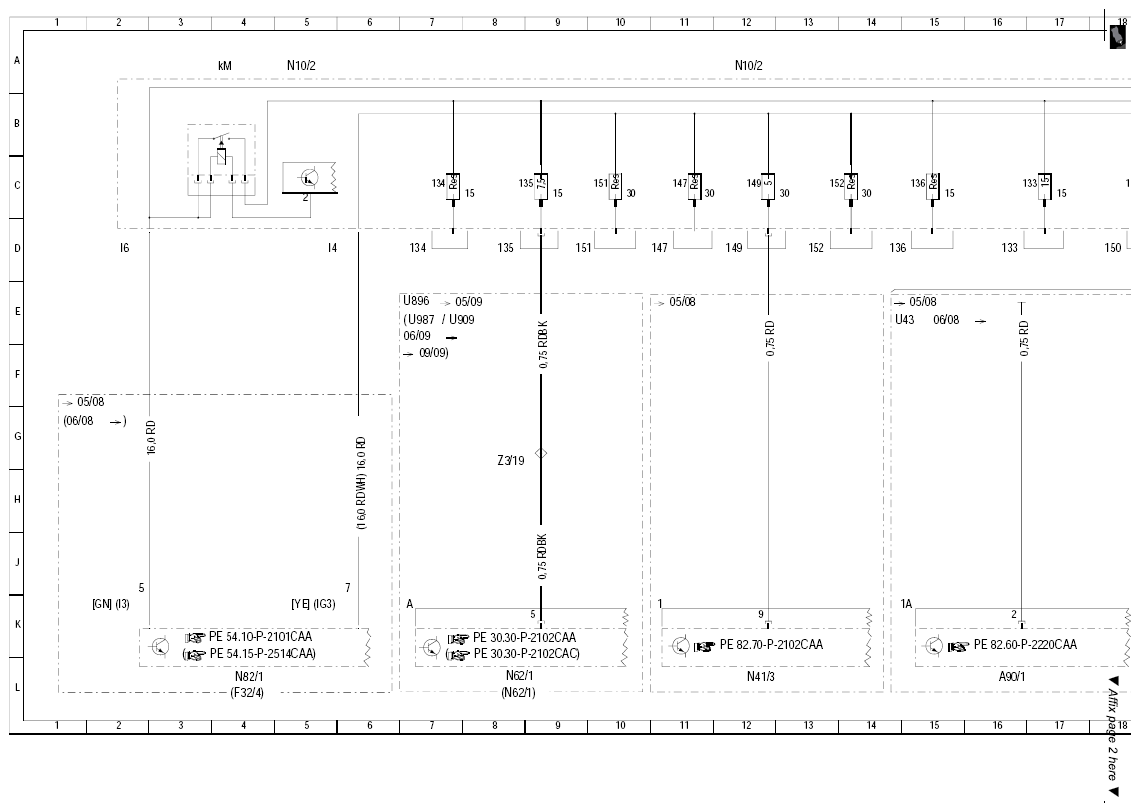

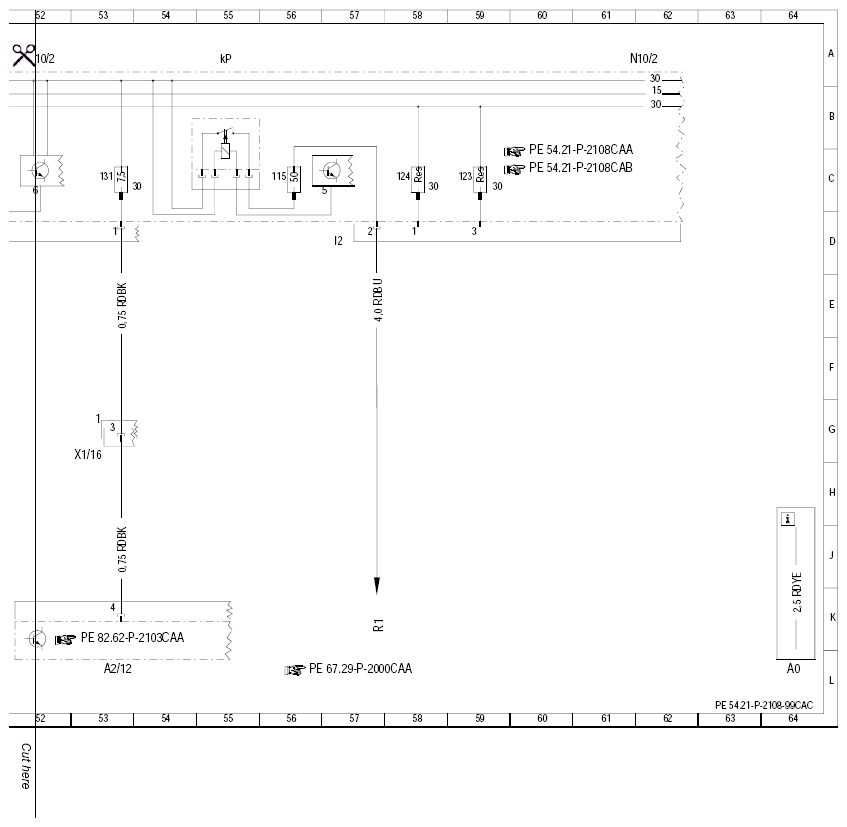

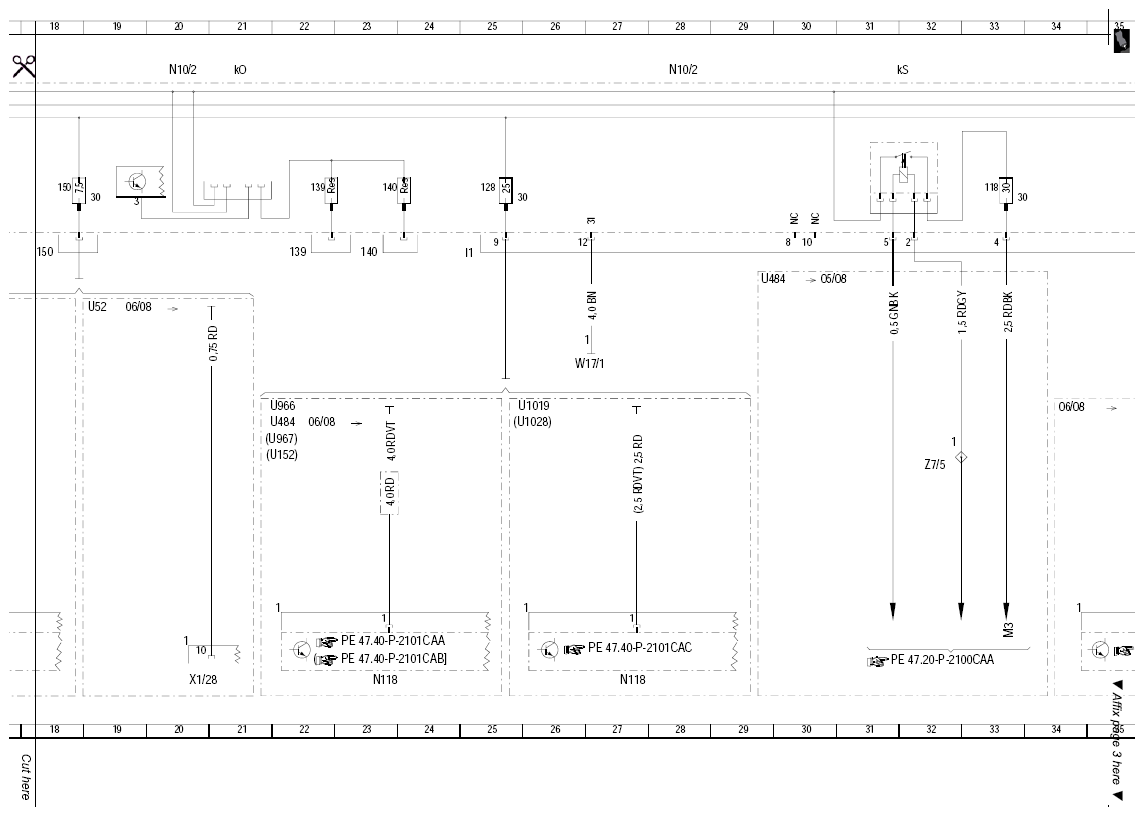

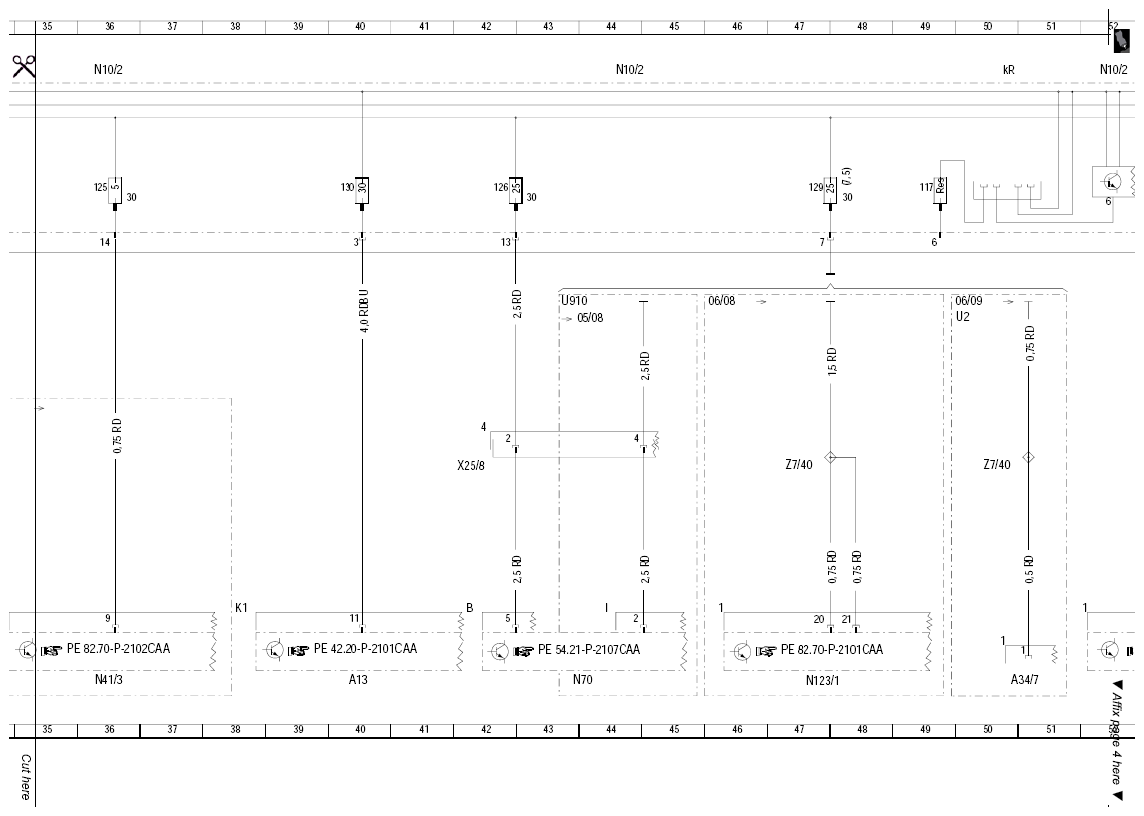

| A0 |
Explanation of color codes |
56L |
| A13 |
Electric parking brake control unit |
33L |
| A2/12 |
Rear window antenna amplifier module |
41L |
| A90/1 |
TV combination tuner (analog/digital) |
14L |
| M3 |
Fuel pump (FP) |
23L |
| M3 |
Fuel pump (FP) |
31K |
| M3x1 |
Fuel pump connector |
23K |
| N10/2 |
Rear SAM control module with fuse and relay module |
4A |
| N10/2 |
Rear SAM control module with fuse and relay module |
12A |
| N10/2 |
Rear SAM control module with fuse and relay module |
20A |
| N10/2 |
Rear SAM control module with fuse and relay module |
28A |
| N10/2 |
Rear SAM control module with fuse and relay module |
36A |
| N10/2 |
Rear SAM control module with fuse and relay module |
44A |
| N10/2 |
Rear SAM control module with fuse and relay module |
49A |
| N10/2f115 |
Fuse 115 |
43C |
| N10/2f117 |
Fuse 117 |
21C |
| N10/2f118 |
Fuse 118 |
31C |
| N10/2A23 |
Fuse 123 |
46C |
| N10/2A24 |
Fuse 124 |
45C |
| N10/2f125 |
Fuse 125 |
37C |
| N10/2A26 |
Fuse 126 |
36C |
| N10/2f128 |
Fuse 128 |
26C |
| N10/2f129 |
Fuse 129 |
38C |
| N10/2f130 |
Fuse 130 |
33C |
| N10/2A31 |
Fuse 131 |
41C |
| N10/2A33 |
Fuse 133 |
15C |
| N10/2A34 |
Fuse 134 |
6C |
| N10/2f135 |
Fuse 135 |
7C |
| N10/2f136 |
Fuse 136 |
13C |
| N10/2f139 |
Fuse 139 |
19C |
| N10/2f140 |
Fuse 140 |
20C |
| N10/2A47 |
Fuse 147 |
10C |
| N10/2f149 |
Fuse 149 |
11C |
| N10/2f150 |
Fuse 150 |
14C |
| N10/2f151 |
Fuse 151 |
8C |
| N10/2f152 |
Fuse 152 |
12C |
| N10/2kM |
Circuit 15 relay |
2A |
| N10/2kO |
Power outlet relay |
18A |
| N10/2kP |
Rear window defroster relay |
42A |
| N10/2kR |
Cigar lighter relay |
23A |
| N10/2kS |
Fuel pump relay module |
29A |
| N118 |
Fuel pump control module |
26L |
| N41/3 |
Voice control system (VCS [SBS]) control unit |
11L |
| N62/1 |
Radar senors control unit (SGR) |
7L |
| N70 |
Overhead control panel control module |
37L |
| N82/1 |
Vehicle power supply control unit |
3L |
| R1 |
Heated rear window |
45K |
| U152 |
Valid for engine 156 |
23G |
| U484 |
Valid for M273 ME |
28E |
| U779 |
Valid for engine 275 |
23G |
| U910 |
Valid for dead spot assist |
37E |
| W17/1 |
Ground (left rear seat) |
25F |
| X1/16 |
Roof antenna connector |
40H |
| X25/8 |
Overhead control panel and FFS [RBA] connector |
35H |
| Z3/19 |
Circuit 15 connector sleeve (fused) (PTS) |
7H |
| Z7/5 |
Circuit 87 connector sleeve |
30H |
