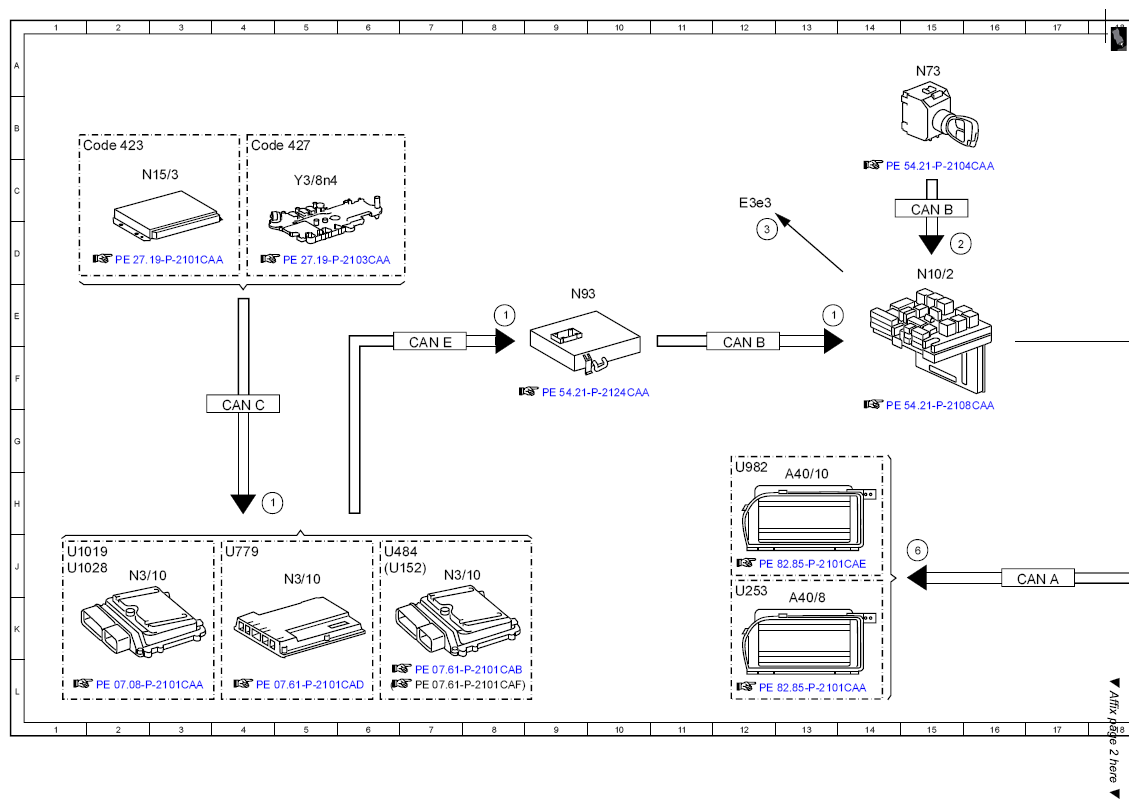

| 1 |
Reverse gear, status |
4H |
| 1 |
Reverse gear, status |
8E |
| 1 |
Reverse gear, status |
13E |
| 2 |
Circuit 15, status |
15D |
| 3 |
Backup lamp, actuation |
12D |
| 4 |

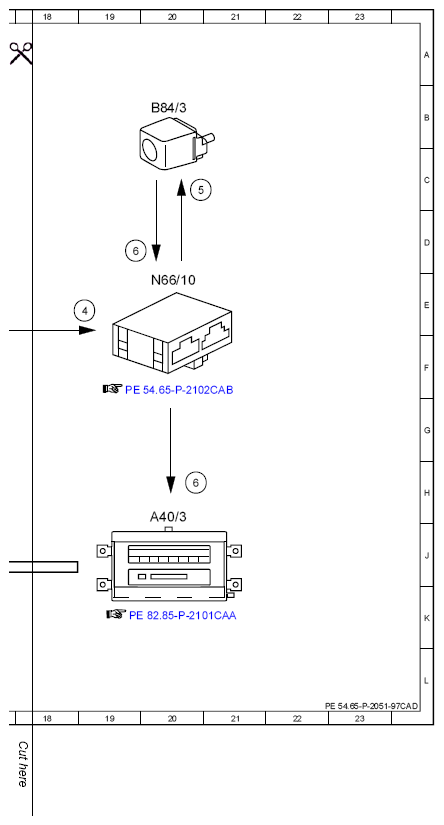

Backup camera power supply module, actuation |
19E |
| 5 |
Backup camera, actuation |
20C |
| 6 |
Backup camera, signal |
15J |
| 6 |
Backup camera, signal |
20H |
| 6 |
Backup camera, signal |
19D |
| A40/10 |
SPLITVIEW display |
13H |
| A40/3 |
COMAND control unit |
20H |
| A40/8 |
COMAND display |
13K |
| B84/3 |
Backup camera |
20B |
| CAN A |
Telematics CAN |
17J |
| CAN B |
Interior CAN |
15C |
| CAN B |
Interior CAN |
12F |
| CANC |
Drive train CAN |
4G |
| CAN E |
Chassis CAN |
7F |
| Code 423 |
5-speed automatic transmission |
1B |
| Code 427 |
7-speed automatic transmission |
4B |
| E3e3 |
Left backup lamp |
12C |
| N10/2 |
Rear SAM control unit with fuse and relay module |
15D |
| N15/3 |
ETC [EGS] control unit |
3C |
| N3/10 |
ME-SFI [ME] control unit |
2J |
| N3/10 |
ME-SFI [ME] control unit |
7J |
| N3/10 |
ME-SFI [ME] control unit |
5J |
| N66/10 |
Backup camera voltage supply module |
20E |
| N73 |
EIS [EZS] control unit |
15A |
| N93 |
Central gateway control unit |
9E |
| U1019 |
Valid for engine 278 |
1J |
| U1028 |
Valid for engine 157 |
1J |
| U253 |
Not valid for SPLITVIEW display |
12J |
| U484 |
Valid for M273 ME |
6J |
| U779 |
Valid for engine 275 |
4J |
| U982 |
Valid for SPLITVIEW display |
12G |
| Y3/8n4 |
Fully integrated transmission control (VGS) control unit |
5C |
