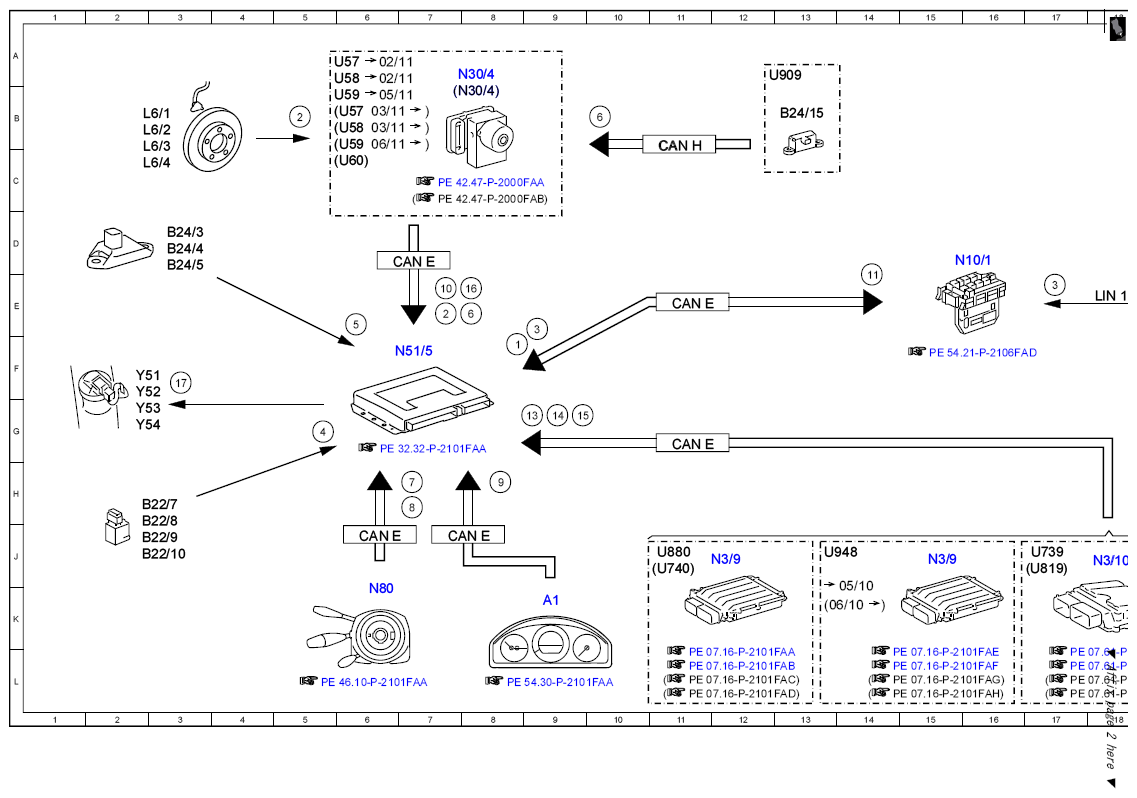

| 1 |
Body variant, signal |
8F |
| 10 |
Braking torque, signal |
7E |
| 11 |
Visual feedback, request |
14E |
| 12 |
Visual feedback, actuation |
19E |
| 13 |
Drive variant, signal |
9G |
| 14 |
Kickdown, status ON |
9G |
| 15 |
Circuit 61, status |
9G |
| 16 |
Service brake, status |
8E |
| 17 |
Damping valve units, actuation |
3F |
| 2 |
Wheel speed, signal |
5B |
| 2 |
Wheel speed, signal |
7E |
| 3 |
Vehicle dynamics button, status |
9E |
| 3 |
Vehicle dynamics button, status |
17E |
| 4 |
Level sensor, signal |
5G |
| 5 |
Body acceleration sensor, signal |
6E |
| 6 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
8E |
| 6 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
10B |
| 7 |
Steering angle sensor, signal |
7H |
| 8 |
Steering angle sensor, status |
7H |
| 9 |
Vehicle speed, signal |
8H |
| A1 |
Instrument cluster |
9K |
| B22/10 |
Right rear level sensor |
2J |
| B22/7 |
Left rear level sensor |
2H |
| B22/8 |
Left front level sensor |
2J |
| B22/9 |
Right front level sensor |
2J |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
13B |
| B24/3 |
Left front body lateral acceleration sensor |
3D |
| B24/4 |
Right front body lateral acceleration sensor |
3D |
| B24/5 |
Left rear body lateral acceleration sensor |
3D |
| CAN E |
Chassis CAN |
6J |
| CAN E |
Chassis CAN |
11G |
| CAN E |
Chassis CAN |
7J |
| CAN E |
Chassis CAN |
11E |
| CAN E |
Chassis CAN |
7D |
| CAN H |
Vehicle dynamics CAN |
11C |
| L6/1 |
Left front axle rpm sensor |
2B |
| L6/2 |
Right front axle rpm sensor |
2B |
| L6/3 |
Left rear axle rpm sensor |
2C |
| L6/4 |
Right rear axle rpm sensor |
2C |
| LIN 1 |
Instrument panel LIN |
18E |
| N10/1 |
Front SAM control unit with fuse and relay module |
16D |
| N3/10 |
ME-SFI [ME] control unit |
18J |
| N3/10 |
ME-SFI [ME] control unit |
20J |
| N3/10 |
ME-SFI [ME] control unit |
23J |
| N3/9 |
CDI control unit |
11J |
| N3/9 |
CDI control unit |
15J |
| N30/4 |
Electronic Stability Program control unit |
8A |
| N30/4 |
Electronic Stability Program control unit |
8B |
| N51/5 |
Adaptive damping system control unit |
7F |

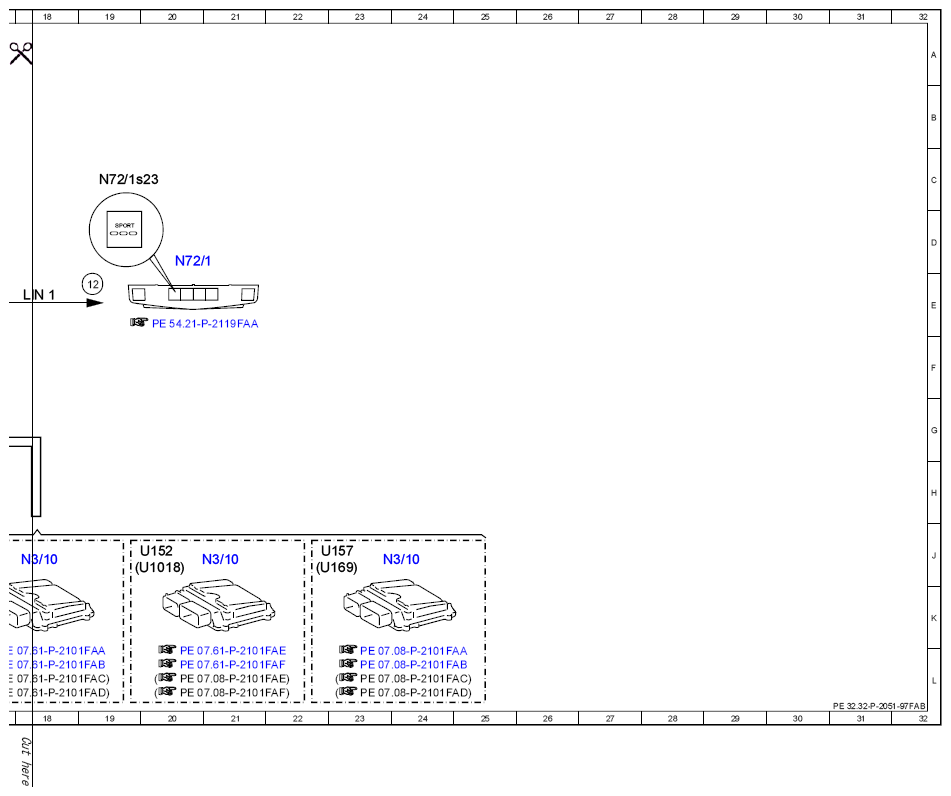

| N72/1 |
Upper control panel control unit |
20D |
| N72/1s23 |
Vehicle dynamics button |
19C |
| N80 |
Steering column module control unit |
6K |
| U1018 |
Valid for gasoline engine 276 |
19J |
| U152 |
Valid for gasoline engine 156 |
19J |
| U157 |
Valid for combustion engine 272 DE |
22J |
| U169 |
Valid for gasoline engine 271 DE |
22J |
| U57 |
Valid for model 204.2 |
5B |
| U57 |
Valid for model 204.2 |
5A |
| U58 |
Valid for model 204.0 |
5A |
| U58 |
Valid for model 204.0 |
5B |
| U59 |
Valid for model 204.9 |
5B |
| U59 |
Valid for model 204.9 |
5B |
| U60 |
Valid for model 204.3 |
5C |
| U739 |
Valid for gasoline engine 271 continuous fuel injection system (electronic) |
17J |
| U740 |
Valid for diesel engine 646 |
11J |
| U819 |
Valid for gasoline engine 272 |
17J |
| U880 |
Valid for diesel engine 642 |
11J |
| U909 |
Valid for DISTRONIC PLUS |
12A |
| U948 |
Valid for diesel engine 651 |
13J |
| Y51 |
Left front axle damping valve unit |
2F |
| Y52 |
Right front axle damping valve unit |
2F |
| Y53 |
Left rear axle damping valve unit |
2G |
| Y54 |
Right rear axle damping valve unit |
2G |
