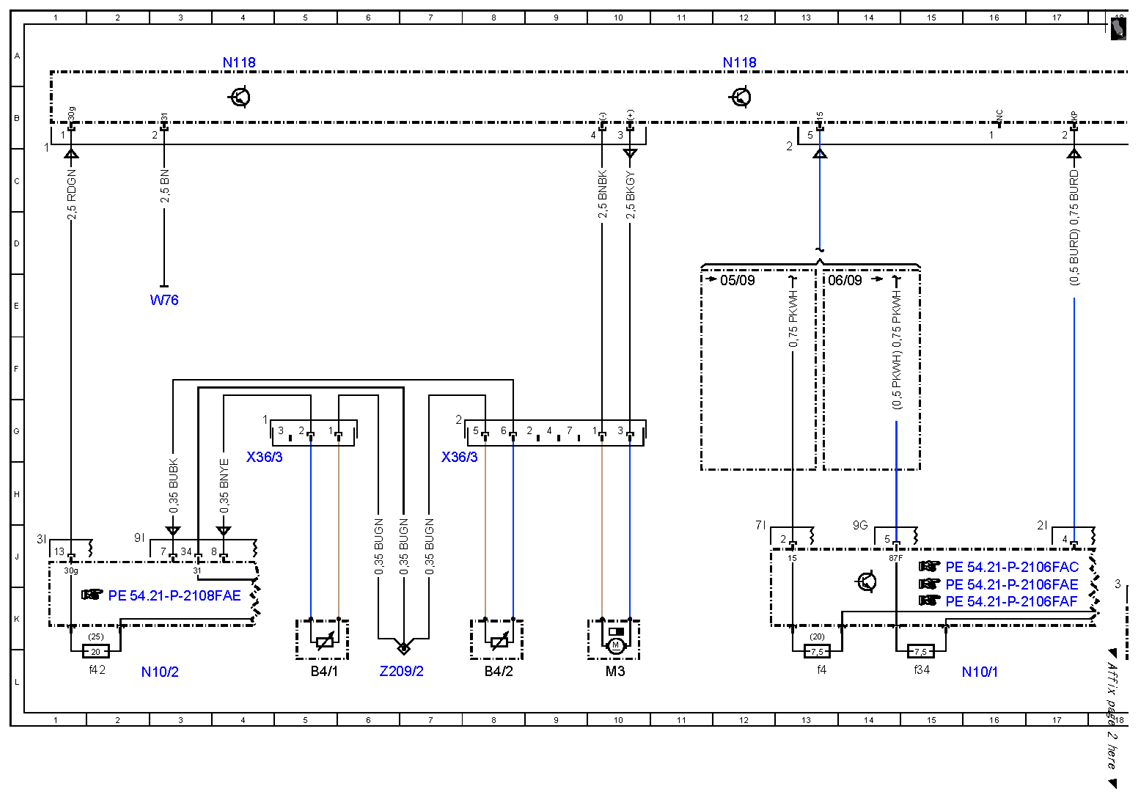

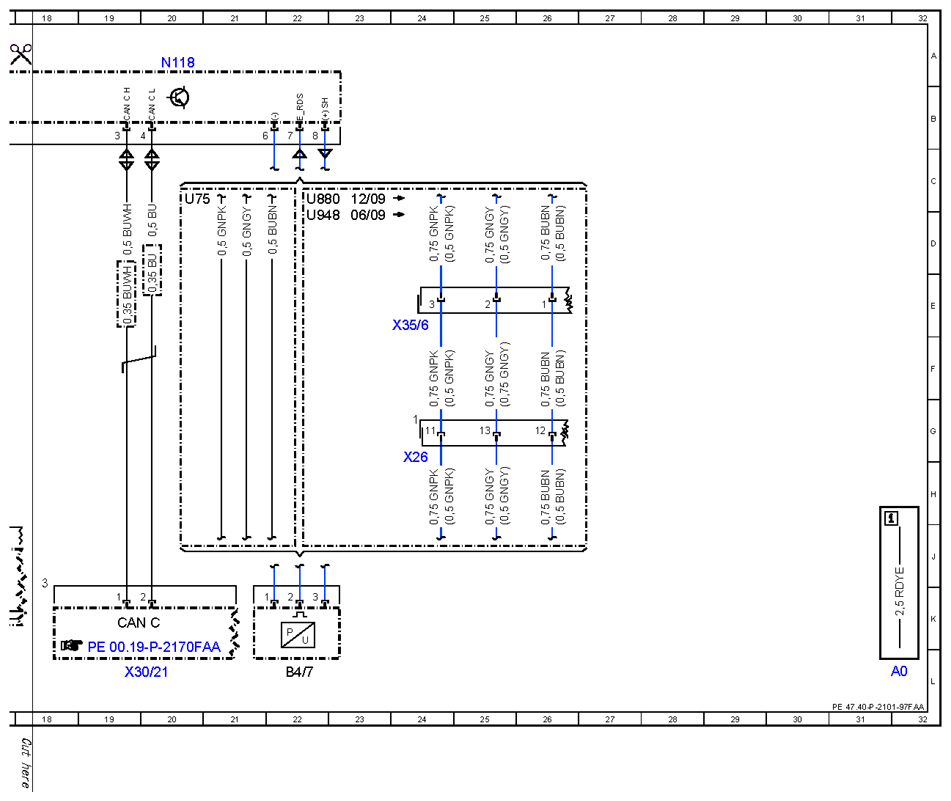

| A0 |
Color code key |
32L |
| B4/1 |
Left fuel level indicator sensor |
5L |
| B4/2 |
Right fuel level indicator sensor |
8L |
| B4/7 |
Fuel pressure sensor |
22L |
| CAN C |
Drive train CAN |
19K |
| M3 |
Right fuel pump |
10L |
| N10/1 |
Front SAM control unit with fuse and relay module |
16L |
| N10/1f34 |
Fuse 34 |
15L |
| N10/1f4 |
Fuse 4 |
13L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N10/2f42 |
Fuse 42 |
2L |
| N118 |
Fuel pump control unit |
4A |
| N118 |
Fuel pump control unit |
12A |
| N118 |
Fuel pump control unit |
20A |
| U75 |
Valid for gasoline engines |
20C |
| U880 |
Valid for diesel engine 642 |
22C |
| U948 |
Valid for diesel engine 651 |
22D |
| W76 |
Fuel pump ground point |
3E |
| X26 |
Interior and engine wiring harness electrical connector |
24H |
| X30/21 |
Drive train CAN voltage distributor electrical connector |
19L |
| X35/6 |
Instrument panel and module box electrical connector |
24E |
| X36/3 |
Fuel pump harness electrical connector |
4H |
| X36/3 |
Fuel pump harness electrical connector |
7H |
| Z209/2 |
Fuel pump control unit connector sleeve |
6L |
