Wiring diagram cockpit management and data system (COMMAND) control module - PE82.85-U-2101-99FAA

Code: Designation: Position:
A2/18 FM, AM and CL [ZV] antenna amplifier 42 L
A2/19 Rear window antenna FM antenna amplifier 41 L
A2/5 Global positioning system antenna splitter 48 L
A2/91 Bluetooth antenna 49 L
A2/91x1 Bluetooth antenna electrical connector 49 H
A40/3 COMMAND control unit 4 A
A40/3 COMMAND control unit 12 A
A40/3 COMMAND control unit 20 A
A40/3 COMMAND control unit 28 A
A40/3 COMMAND control unit 36 A
A40/3 COMMAND control unit 44 A
A40/3 COMMAND control unit 49 A
A40/8 Audio/COMMAND display 35 L
B25/7 Voice control system microphone 18 L
B25/7x1 Voice control system microphone electrical connector 17 H
CAN A Telematics CAN 29 K
CAN B Interior CAN 10 K
M4/13 Instrument cluster and Audio/COMMAND display fan motor 31 L
MOST Media Oriented System Transport 15 K
N10/1 Front SAM control module with fuse and relay module 3 L
N10/1f26 Fuse 26 2 L
N123/4 Emergency call system control unit 7 L
N123/4 Emergency call system control unit 22 L
U541 Valid for TELEAID emergency call system 5 F
U541 Valid for TELEAID emergency call system 20 E
W15/5 Left front footwell ground point 3 E
X120 Radio fan electrical connector 30 G
X30/32 Left vehicle floor interior CAN voltage distributor electrical connector 10 L
X30/35 Telematics CAN voltage distributor electrical connector 29 L
X39/45 AUX jack electrical connector 25 G
Z35/10 MOST wake-up signal connector sleeve 12 E

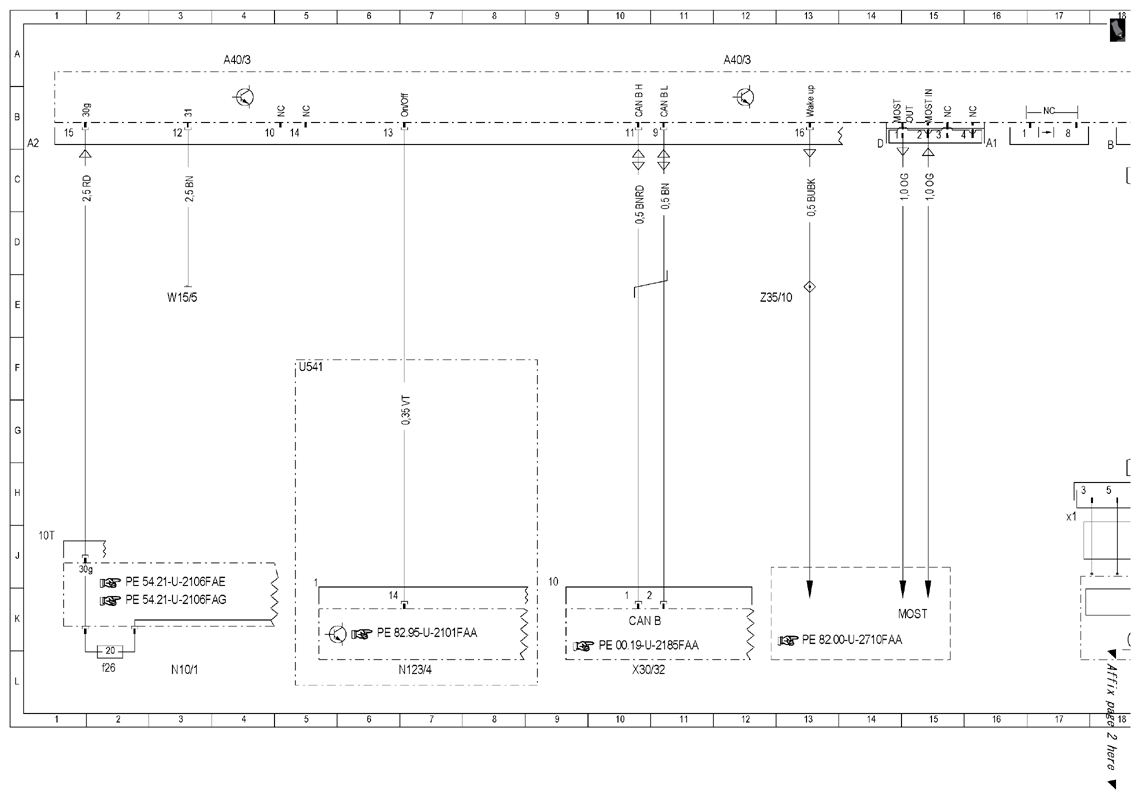

Fig 1: Cockpit Management And Data System Control Module - Wiring Diagram (1 Of 4)
G10106611Courtesy of MERCEDES-BENZ USA

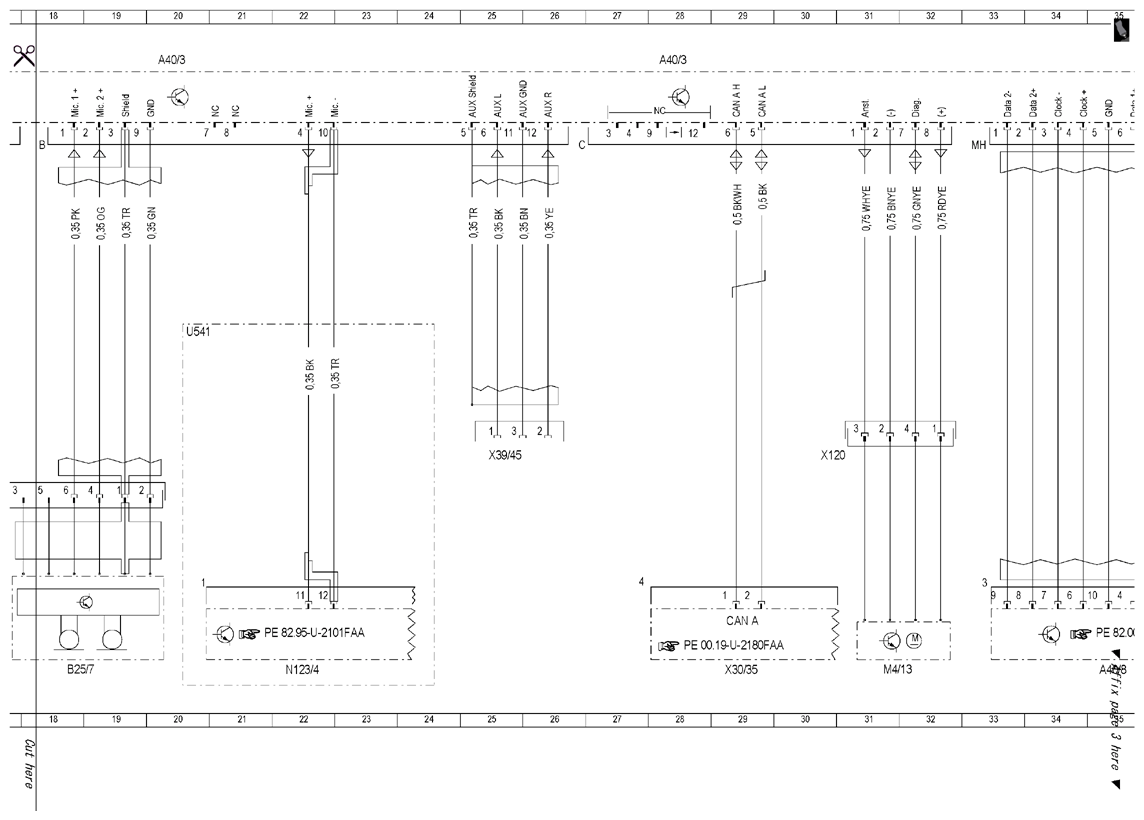

Fig 2: Cockpit Management And Data System Control Module - Wiring Diagram (2 Of 4)
G10106612Courtesy of MERCEDES-BENZ USA

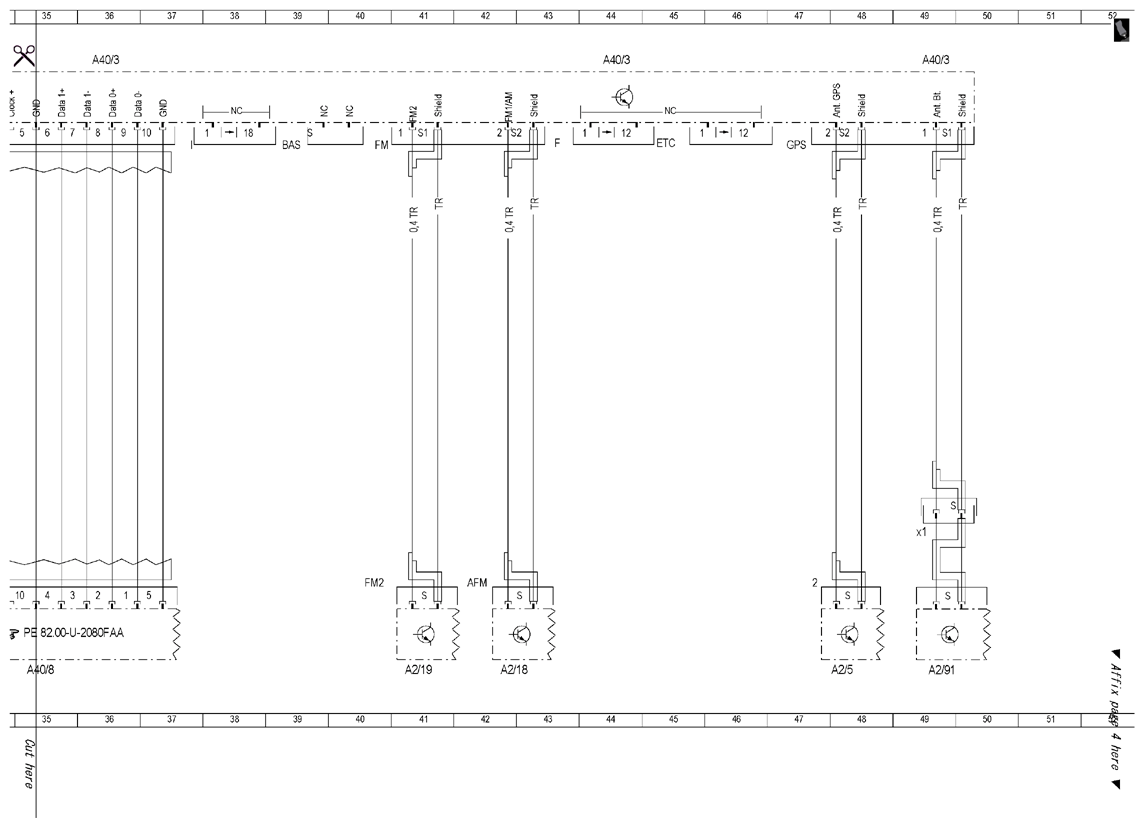

Fig 3: Cockpit Management And Data System Control Module - Wiring Diagram (3 Of 4)
G10106613Courtesy of MERCEDES-BENZ USA
Fig 4: Cockpit Management And Data System Control Module - Wiring Diagram (4 Of 4)
G10106614Courtesy of MERCEDES-BENZ USA
