Electrical function diagram for locking of "P" selector lever position - PE27.10-U-2051-99FAA

Code: Designation: Position:
1 Circuit 15, status 9 E
1 Circuit 15, status 12 H
2 Service brake, status 4 H
2 Service brake, status 9 E
2 Service brake, status 12 H
A8/1 Transmitter key 4 D
CAN C Drive train CAN 11 H
CAN E Chassis CAN 4 F
N10/1 Front SAM control module with fuse and relay module 8 G
N15/5 Electronic selector lever module control module 14 H
N3/10 ME-SFI [ME] control module 8 B
N30/4 Electronic Stability Program control unit 2 G
N73 Electronic ignition switch control unit 3 B
S9/1 Stop lamp switch 6 J

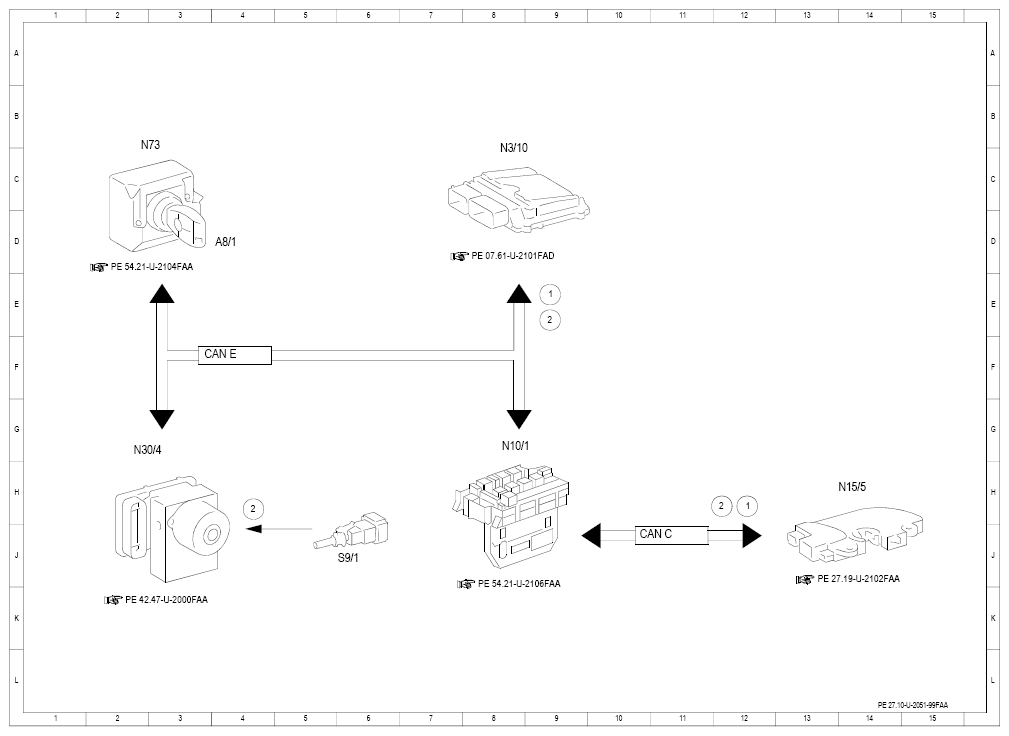

Fig 1: P Selector Lever Locking Position Electrical Function Diagram
G10105991Courtesy of MERCEDES-BENZ USA
