Electrical function diagram for fully integrated transmission control input signals - PE27.19-U-2055-99FAA

Code: Designation: Position:
1 Selection range sensor, signal 5 J
10 Steering wheel gearshift buttons, status 10 H
11 Engine control, request 10 H
12 Electronic ignition lock control unit FBS code, request 11 H
12 Electronic ignition lock control unit FBS code, request 12 C
2 Turbine wheel rpm sensor, signal 7 G
3 Internal transmission speed rpm sensor, signal 6 G
4 Output shaft rpm sensor, signal 5 H
5 Automatic transmission transmission mode button, status 8 H
5 Automatic transmission transmission mode button, status 10 K
6 Electronic selector lever module control unit, status 8 H
7 Transmission control diagnosis, communication 9 H
7 Transmission control diagnosis, communication 12 E
7 Transmission control diagnosis, communication 18 C
7 Transmission control diagnosis, communication 20 G
8 Electronic Stability Program control unit, request 9 H
8 Electronic Stability Program control unit, request 12 E
8 Electronic Stability Program control unit, request 16 C
9 Circuit 15, status 9 H
9 Circuit 15, status 12 C
9 Circuit 15, status 12 E
A8/1 Transmitter key 12 B
CAN C Drive train CAN 11 H
CAN D Diagnostic CAN 19 F
CAN E Chassis CAN 13 D
N10/1 Front SAM control module with fuse and relay module 19 B
N15/5 Electronic selector lever module control module 11 K
N3/10 ME-SFI [ME] control module 11 E
N30/4 Electronic Stability Program control unit 15 A
N73 Electronic ignition switch control unit 11 A
S16/12 Automatic transmission transmission mode button 8 L
X11/4 Diagnostic connector 19 G
Y3/8n1 Turbine wheel rpm sensor 6 D
Y3/8n2 Internal transmission speed rpm sensor 5 E
Y3/8n3 Output shaft rpm sensor 2 G
Y3/8n4 Fully integrated transmission control control unit 5 H
Y3/8s1 Selection range sensor 2 J

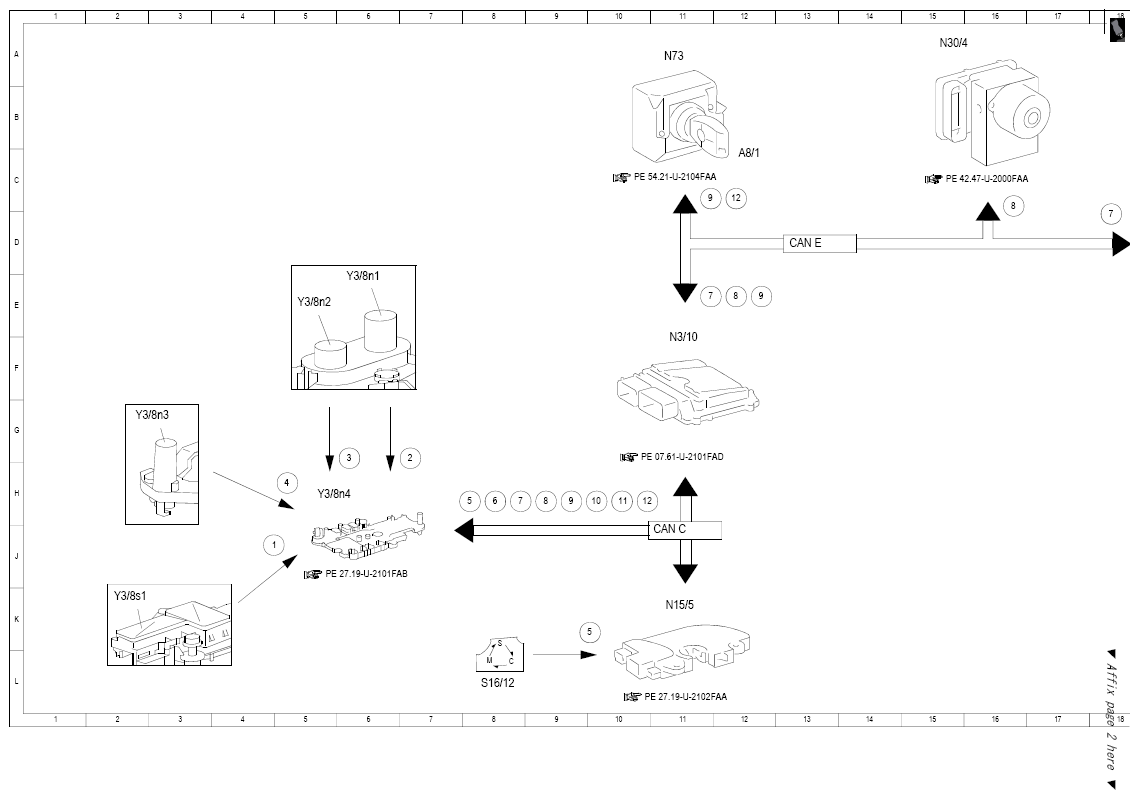

Fig 1: Fully Integrated Transmission Control Input Signals Electrical Function Diagram (1 Of 2)
G10105996Courtesy of MERCEDES-BENZ USA

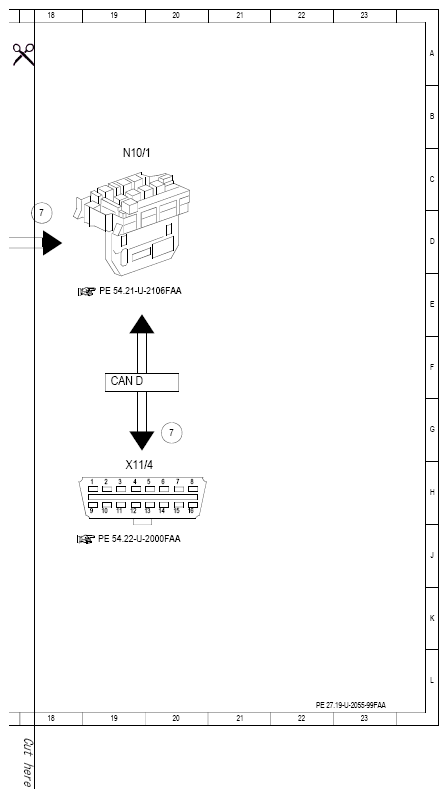

Fig 2: Fully Integrated Transmission Control Input Signals Electrical Function Diagram (2 Of 2)
G10105997Courtesy of MERCEDES-BENZ USA
