Electrical function schematic for tire pressure loss warning (RDW) system - PE40.15-P-2051-97FAB

Code: Designation: Position:
1 Circuit 15, status 5E
2 Multifunction steering wheel button group, signal 8K
2 Multifunction steering wheel button group, signal 14J
3 Wheel speed, signal 9F
4 Yaw rate, lateral and longitudinal acceleration sensor, signal 8D
5 Tire pressure loss warning message, request 7J
A1 Instrument cluster 7K
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 8B
CAN E Chassis CAN 7H
CAN E Chassis CAN 4F
CAN E Chassis CAN 10K
CAN H Vehicle dynamics CAN 8C
L6/1 Left front axle rpm sensor 10F
L6/2 Right front axle rpm sensor 10F
L6/3 Left rear axle rpm sensor 10F
L6/4 Right rear axle rpm sensor 10F
LIN E1 Steering LIN 14H
N30/4 Electronic Stability Program control unit 7E
N30/4 Electronic Stability Program control unit 7E
N73 Electronic ignition switch control unit 2E
N80 Steering column module control unit 14K
S110 Left multifunction steering wheel button group 13E
S111 Right multifunction steering wheel button group 15E
U57 Valid for model 204.2 5F
U57 Valid for model 204.2 5E
U58 Valid for model 204.0 5F
U58 Valid for model 204.0 5E
U59 Valid for model 204.9 5F
U59 Valid for model 204.9 5E
U60 Valid for model 204.3 5F

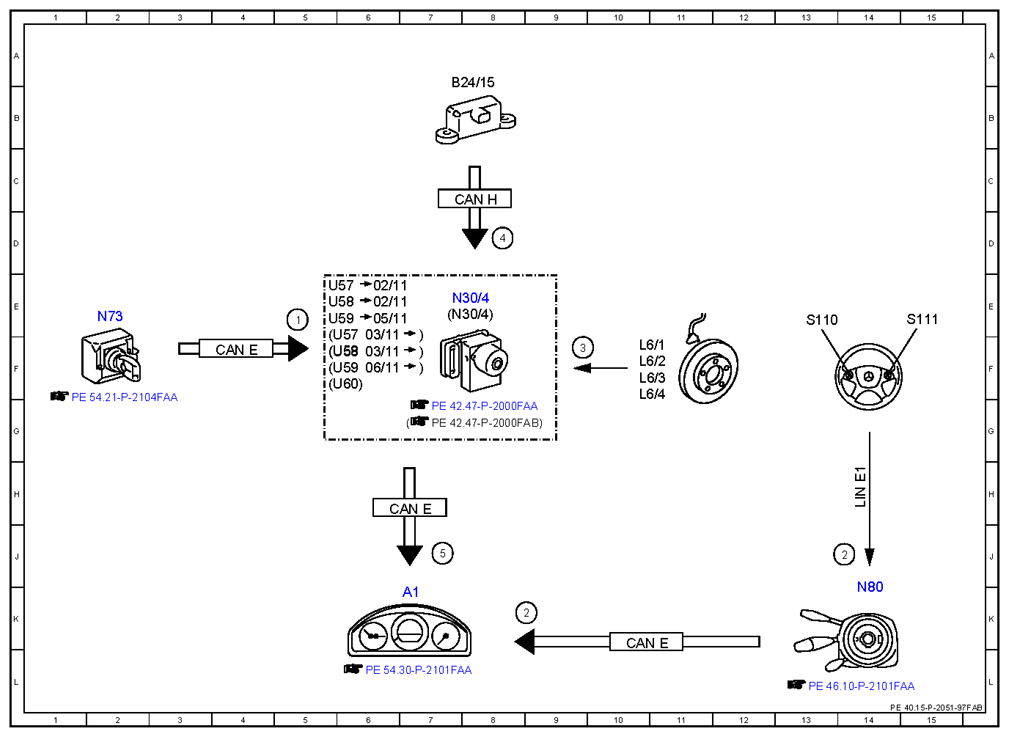

Fig 1: Tire Pressure Loss Warning (RDW) System - Electrical Function Schematic Diagram
G10080344Courtesy of MERCEDES-BENZ USA
