Electrical function diagram for tumble flap switchover - PE07.61-U-2785-99FAA

Code: Designation: Position:
B11/4 Coolant temperature sensor 2 C
B2/5 Hot film MAF sensor 4 C
B28/10 Right intake manifold tumble flap position sensor 6 C
B28/9 Left intake manifold tumble flap position sensor 6 C
B37 Accelerator pedal sensor 7 F
B70 Crankshaft Hall sensor 3 J
M16/6 Throttle valve actuator 1 F
N3/10 ME-SFI [ME] control module 4 E
Y22/9 Intake manifold tumble flap switchover valve 5 J

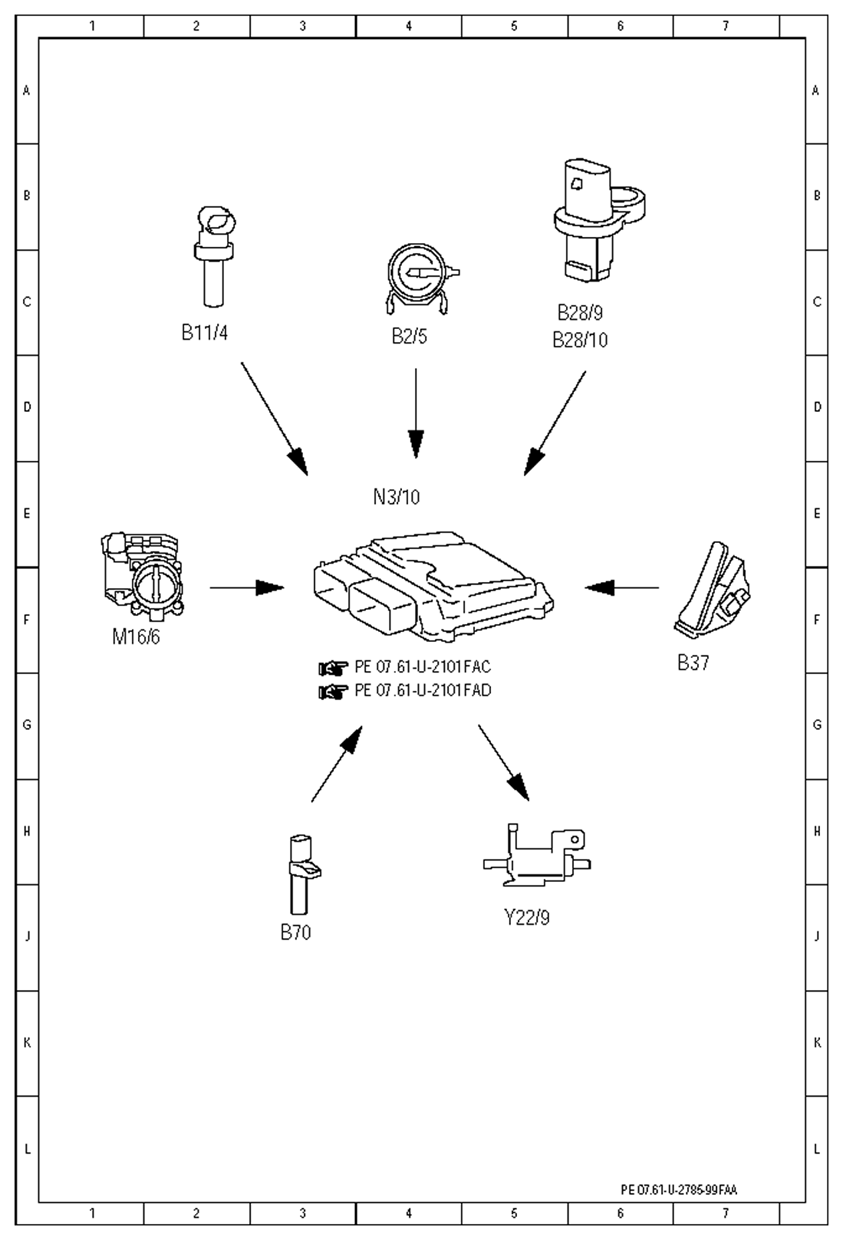

Fig 1: Tumble Flap Switchover Communication Diagram
G10105699Courtesy of MERCEDES-BENZ USA
